桌面迷你弹射装置3D打印创意结构

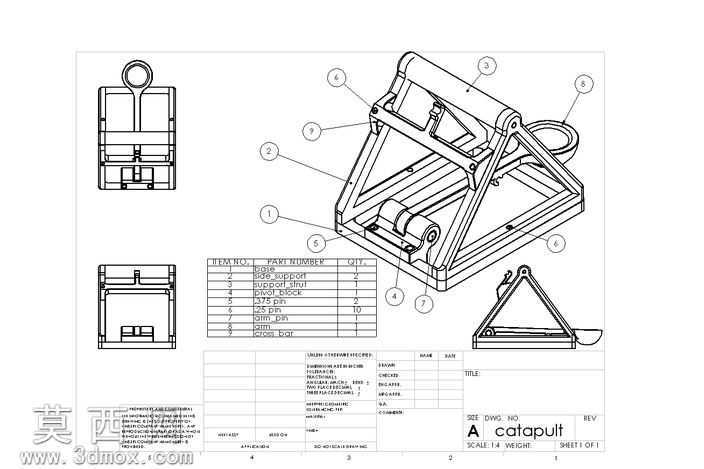

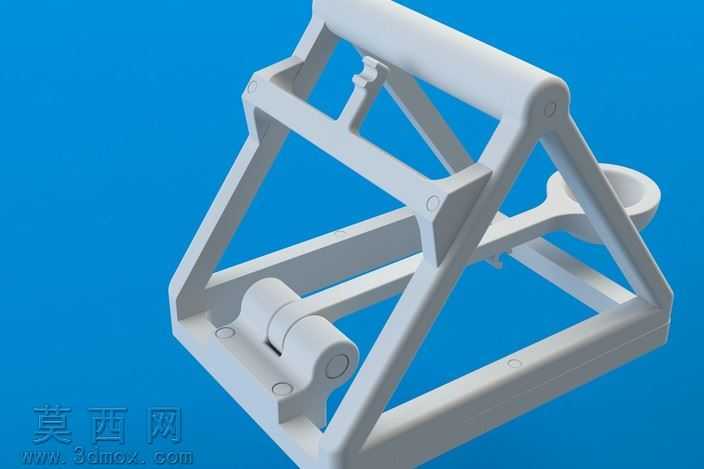

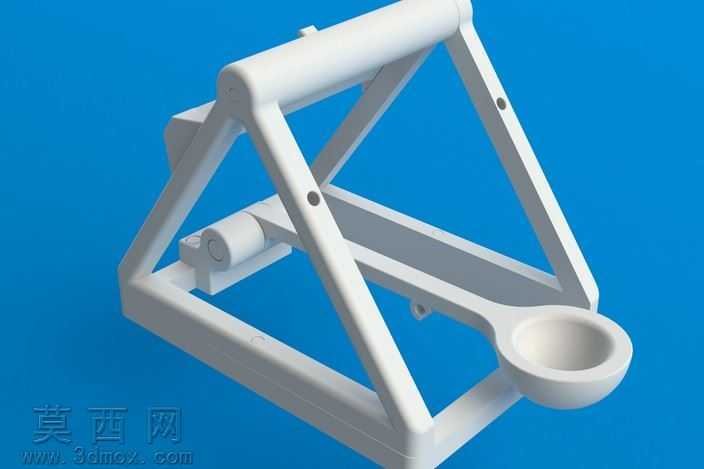

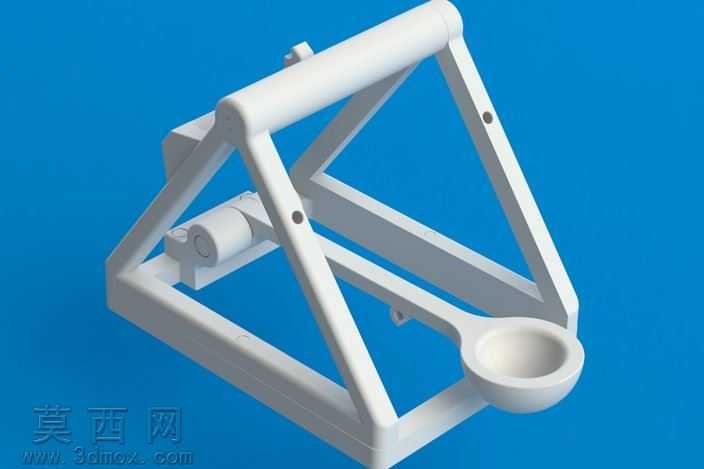

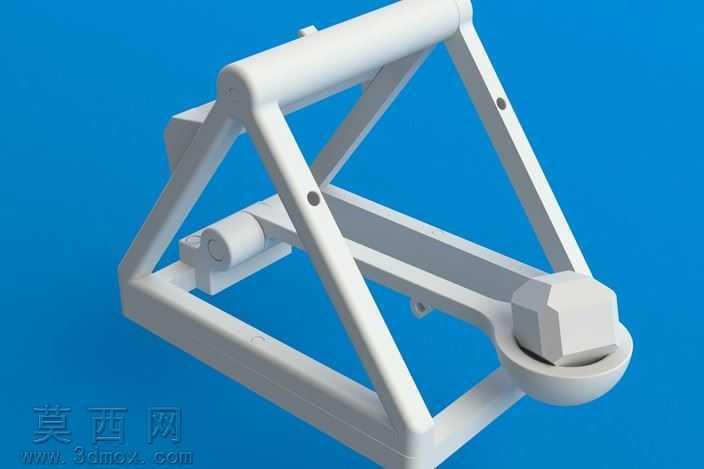

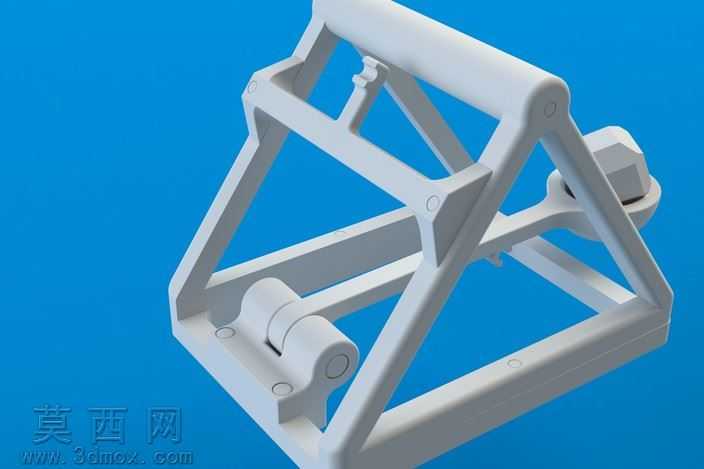

本作品为适配桌面级3D打印场景设计的迷你弹射装置，整体采用一体化框架式结构设计思路，在建模阶段充分考量FDM熔融沉积成型的工艺特性，将所有部件的壁厚控制在1.8-2.2mm区间，既保证打印成品的结构强度，又能有效减少打印过程中的支撑材料用量，降低后期打磨修整的工作量。建模过程中采用参数化设计逻辑，对弹射支架的铰接点位、弹力臂的活动行程、底座的配重区域进行反复校准，通过三维软件的运动仿真模块模拟弹射动作的完整行程，验证各部件在运动过程中不存在结构干涉，确保装配后能够顺畅完成待发、触发、弹射的完整动作流程。材质设定上针对3D打印常用的PLA耗材特性进行适配，框架部分采用哑光硬质PLA材质参数，铰接转轴位置预留0.2mm的装配间隙，避免打印后因材料轻微膨胀出现卡滞问题；弹力触发结构的接触位置做了圆角过渡处理，既减少应力集中防止部件断裂，也能让触发动作更加顺滑。整体结构采用三角稳定框架作为主体支撑，底座为一体式矩形框结构，上方通过斜向支撑臂连接弹射转轴座，形成稳定的受力结构，在弹射瞬间能够有效分散后坐力，避免装置出现侧翻或移位。设计时特意将整体尺寸控制在8x6x6cm的标准打印建设区范围内，无需拆分模型即可在多数桌面级3D打印机上一次成型打印，所有活动铰接位置均采用免组装的一体化打印铰接设计，打印完成后仅需去除少量支撑毛刺即可直接使用，无需额外的螺丝、销钉等金属连接件，大幅降低了制作门槛。渲染阶段采用纯色亮蓝色背景突出装置本身的灰白色打印质感，通过柔和的侧光打光展现结构的棱角与框架的镂空层次，清晰呈现各部件的连接关系与空间结构，让观看者能够直观理解装置的装配逻辑与运作方式。整个设计兼顾了结构稳定性、打印易用性与游玩趣味性，将机械结构的精巧感与桌面玩具的趣味性结合，无需复杂后处理即可获得可正常使用的成品。
