无人机机头外观结构三维设计作品

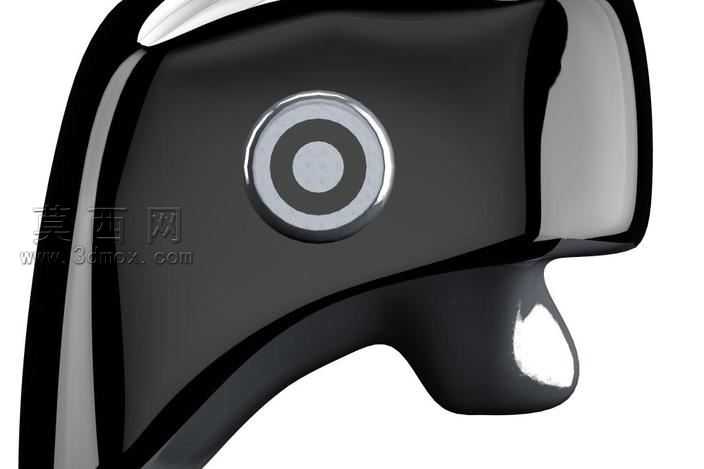

本作品为无人机机头的外观结构三维设计成果，建模阶段采用PTC Creo参数2.0软件完成，重点运用自由造型工具对机头的流线型曲面进行精细化构建，全程遵循航空飞行器部件的气动外形设计逻辑，在保证曲面顺滑度的同时兼顾结构的合理性。建模过程中首先搭建机头的整体轮廓基准，以中心轴线为对称基准绘制截面轮廓线，通过自由曲面拉伸、放样、曲率调整等操作，逐步塑造出机头圆润过渡的前端造型，针对机头前端搭载视觉传感模块的安装区域，单独做了曲面凹陷与环形安装位的结构设计，保证传感部件安装后与整体曲面的贴合度，避免出现突兀的结构断层。材质渲染阶段为机身主体赋予高光黑色工程塑料材质，调整材质的反射率、粗糙度参数，模拟出航空级复合材质的亮面质感，前端传感模块的环形结构采用分层材质设置，外层为哑光深灰硬质塑料，内层为黑色遮光材质，还原真实机载镜头组件的视觉效果，渲染时添加柔和的环境光影，突出曲面的光影过渡层次，清晰展现曲面的流畅度与结构细节。结构设计上充分考虑无人机机头的实际功能需求，整体采用一体化曲面成型思路，减少不必要的拼接结构，曲面过渡处的曲率连续等级达到G2级别，既能够降低飞行过程中的风阻影响，也能为内部的飞控模块、传感元件预留充足的安装空间，前端的环形安装位做了限位结构设计，可保证视觉模块安装后的同轴度，避免飞行过程中出现位置偏移。设计过程中反复调整曲面的弧度参数，对比不同曲率下的造型效果，在保证气动性能的基础上优化视觉观感，让机头整体造型兼具科技感与实用性，所有曲面结构均经过曲率检查，不存在破面、褶皱等建模问题，可直接用于后续的结构验证、3D打印样件制作或者外观方案评审使用。
