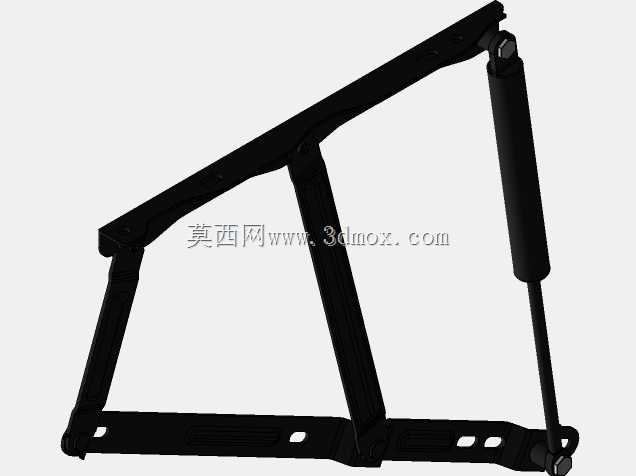

带气撑的床用折叠升降支撑支架结构

这款支撑结构主要应用于箱体储物床的床板抬升场景，日常使用中用户需要拿取床箱内部存放的被褥、换季衣物等物品时，该结构可将整块床板连同床垫平稳抬升至合适角度，无需人力全程托举，大幅降低床板抬升的操作力度，避免抬升过程中床板意外回落造成夹手磕碰的风险。从结构设计逻辑来看，整套支架采用多连杆铰接布局，搭配侧装的气弹簧作为助力与阻尼元件，连杆的铰接点位经过运动轨迹校核，确保床板抬升过程中运行顺畅无卡滞，在任意抬升角度都能实现稳定悬停，不会出现自行下滑或者突然弹起的问题。支架的底部安装边设置有多个预留安装孔位，可适配不同厚度的床箱侧板与床板龙骨，安装时无需对床体主体结构做大规模裁切改造，仅需通过自攻螺丝或者螺栓即可完成固定，安装边界可覆盖目前市面主流的1.2米到2米宽度的常规箱体床，单侧边支架的承重冗余可满足常规床垫加床板的总重量负载，双侧对称安装后整体承重可覆盖绝大多数家用床的使用需求。在细节设计上，所有连杆的铰接转轴处都做了衬套预留，长期反复开合也不会出现铰接孔磨损松旷的问题，气弹簧的两端铰接采用球头连接结构，可抵消安装过程中产生的少量位置偏差，避免气弹簧工作时出现偏磨导致的使用寿命缩短。支架整体采用黑色金属材质做表面喷涂处理，安装后隐藏在床箱内部，不会影响床体的外观完整性，连杆的弯折角度经过优化，床板完全落下时整套支架可完全收折在床箱侧边的预留间隙内，不会占用床箱内部的储物空间，也不会在床板落下后出现凸起硌碰床板的问题。在实际选型匹配时，可根据床板的整体重量选配对应支撑力等级的气弹簧，确保抬升操作力度适中，不会出现抬升费力或者下压力度过大的问题，整套结构的运动行程经过校核，床板最大抬升角度可满足用户探身拿取床箱深处物品的操作空间需求，无需将床板完全翻开即可完成储物存取操作。
