圆柱螺母与内六角开槽紧固螺钉组件

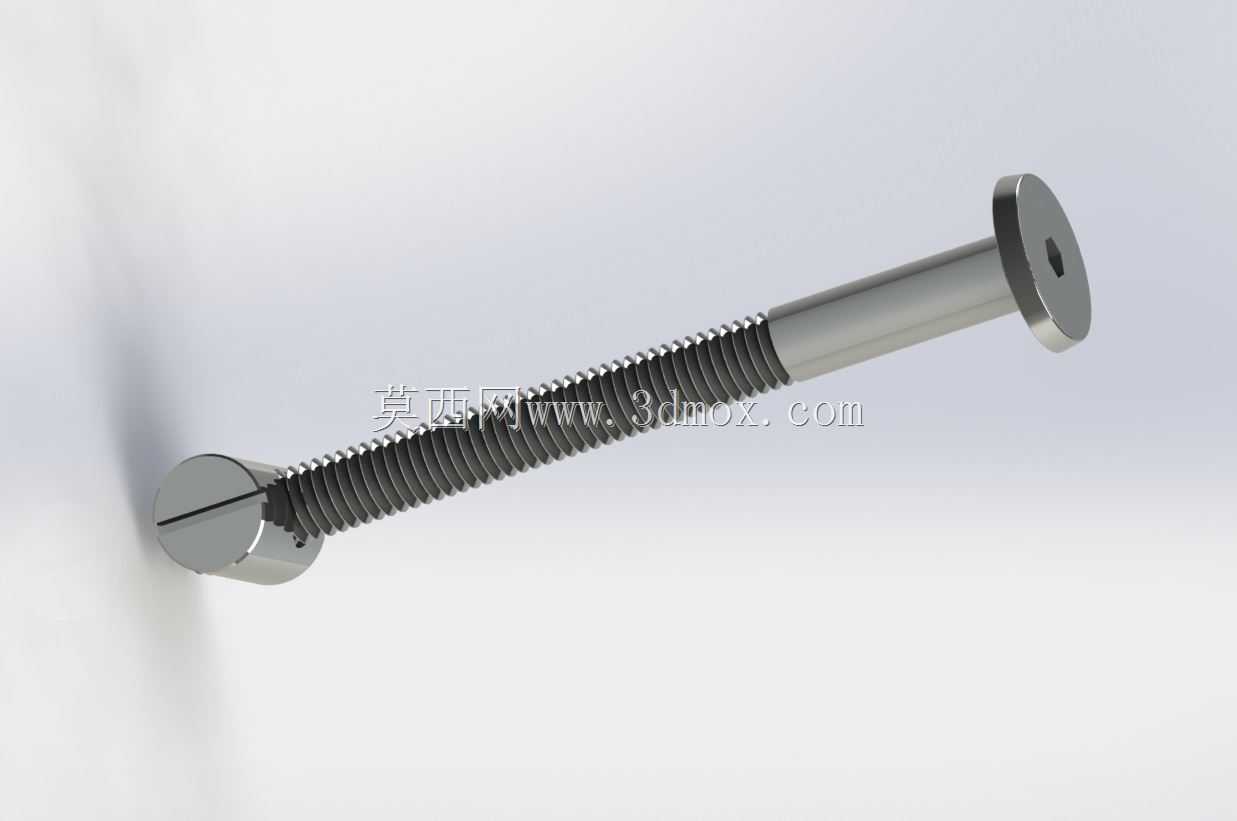

　　这套紧固组件由一根长杆螺钉和配套圆柱螺母构成，属于机械装配中最常见的螺纹连接副，在通讯设备机箱、仪器仪表外壳、小型电子产品支架以及各类薄板叠层固定场景中使用频率很高。螺钉一端采用大直径扁平沉头结构，头部端面开设一字槽，同时中心预留内六角驱动孔，这种双驱动方式的设计思路很务实：现场装配时若空间开阔、扭矩要求不高，可用一字螺丝刀快速旋入；当连接部位需要较大预紧力、或操作空间受限无法垂直施力时，换用内六角扳手传递扭矩，既能避免一字槽打滑损伤漆面，也能保证拧紧力矩稳定可控。

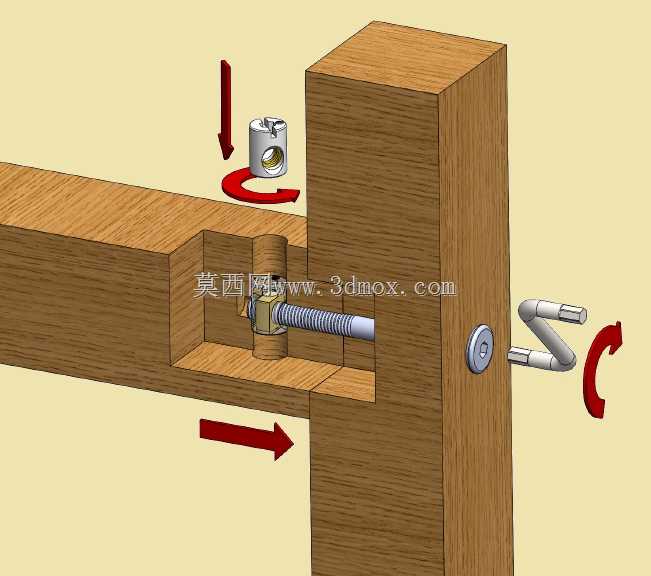

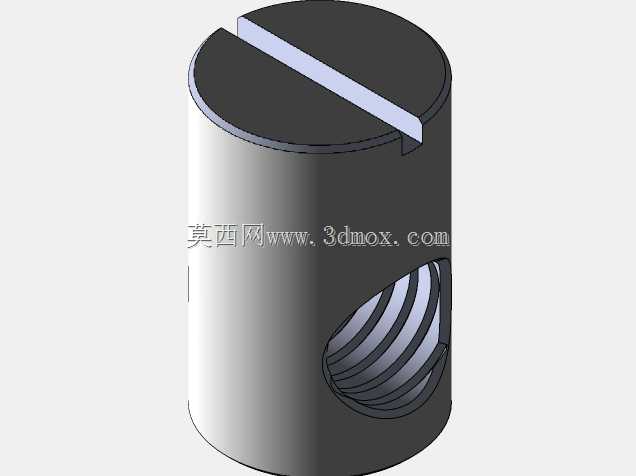

　　从杆身结构看，螺钉全长大部分区段加工有连续三角外螺纹，靠近头部的一段则为光杆轴颈。这种半螺纹设计在实际装配中有明确作用：光杆段穿过被连接件的预制通孔时起到径向定位作用，消除螺杆与孔壁之间的晃动间隙，让两个被固定件的同轴度得到保证；螺纹段则负责与圆柱螺母啮合，通过旋合长度累积承载轴向拉力。配套的圆柱螺母外形为等直径圆柱体，端面加工内螺纹孔，外圆没有六角扳拧面，使用时需要预先嵌入被连接件的预制沉孔或卡槽内，依靠孔壁约束螺母周向转动，装配时仅从螺钉侧操作工具即可完成锁紧，在机箱内部狭窄、无法伸手固定螺母的盲装场景下，这种结构比普通六角螺母更具操作性。

　　建模过程中螺纹部分的处理需要兼顾显示效果与工程可用性：外螺纹按标准牙型轮廓构建螺旋扫掠特征，牙顶、牙底的圆角过渡都按紧固件通用规范还原，避免出现尖锐应力集中棱边；头部与杆身的衔接处加工退刀槽，槽宽与槽深匹配螺纹收尾长度，符合车削加工的工艺逻辑，不会出现螺纹直接延伸到头部端面、实际生产中无法加工的不合理结构。头部下端的支承面做了微小平面度处理，锁紧时与被连接件表面均匀贴合，不会因接触面倾斜导致预紧力偏载。

　　安装边界方面，使用该组件前需要在叠层板材上加工贯通光孔，孔径略大于螺钉螺纹大径0.2到0.5毫米，方便螺杆顺利穿入；放置圆柱螺母的一侧要加工与螺母外径匹配的圆柱沉孔，沉孔深度略大于螺母轴向厚度，保证螺母完全埋入板材内部，装配后外表面无凸起，不会干涉相邻零部件的安装空间。螺钉总长度需要根据被连接件总厚度选配，拧入螺母后螺纹啮合长度至少达到螺纹公称直径的0.8倍，才能保证连接副的抗拉强度满足使用要求，避免螺纹滑牙失效。

　　在通讯工具类产品的实际应用里，这类紧固件常用来固定设备内部的PCB板支架、金属屏蔽罩以及外壳拼接面，圆柱螺母埋入塑料壳体的预埋孔后，多次拆装也不会像自攻螺丝那样破坏塑料螺纹孔，大幅提升产品的可维修性。整套模型的各部分尺寸比例协调，头部直径、杆身长度、螺纹牙距、螺母外径之间的匹配关系符合常规紧固件设计规范，结构工程师在选型时可以直接参考其装配逻辑，调整公称直径与长度参数后即可适配不同载荷等级的连接工况。
