可调节壁挂式电视安装支架结构设计

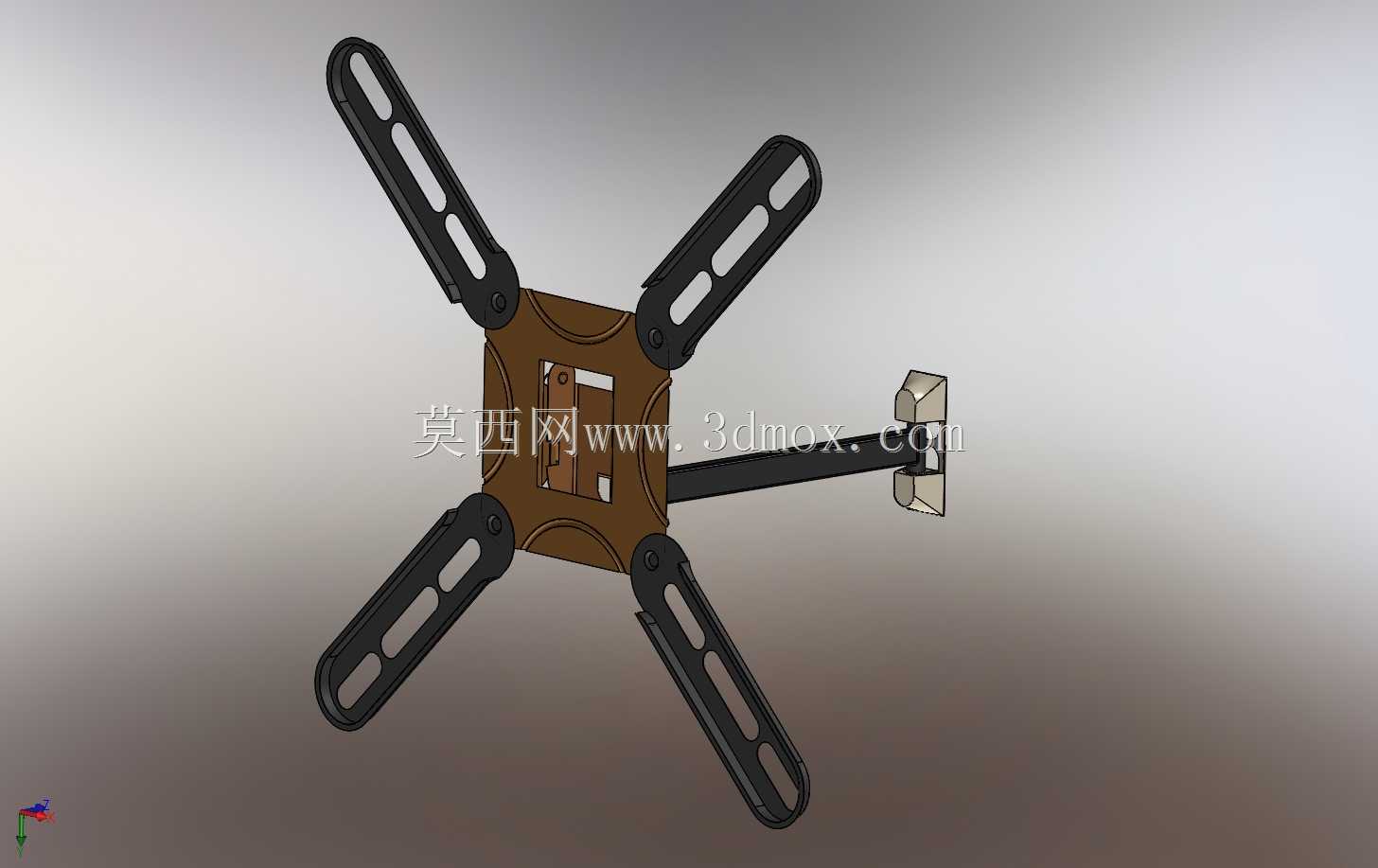

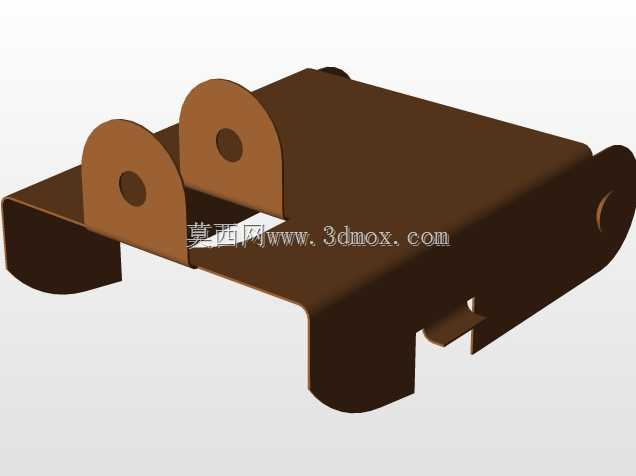

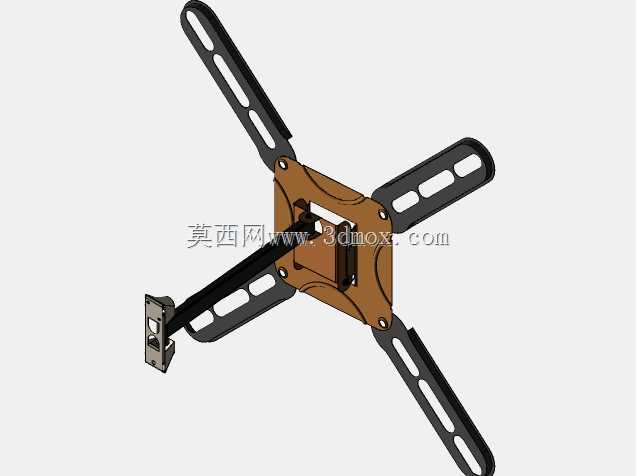

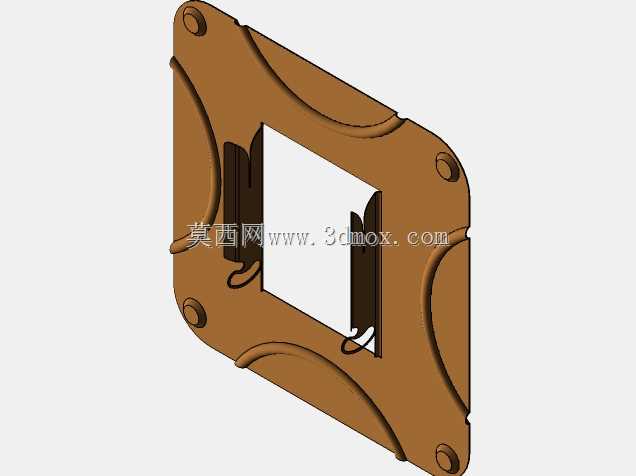

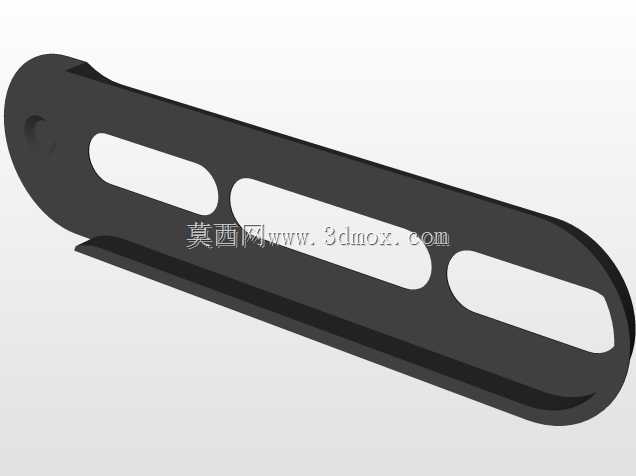

日常商用与家用场景里，大尺寸显示屏的墙面挂载一直是装修、弱电施工环节的常见需求，这类壁挂支架需要同时兼顾承重可靠性、安装适配性与后期调节便利性，避免出现屏幕下坠、安装孔位不匹配、观影角度无法调整的问题。这款壁挂电视支架采用分体式结构设计，分为墙面固定底座、延伸悬臂、屏幕挂载面板三个核心部分，墙面固定端采用菱形贴合底座，适配混凝土实心墙、承重砖墙等常规家装墙面的膨胀螺栓固定需求，固定点位做了沉孔设计，安装后螺栓头不会突出底座平面，保证底座与墙面完全贴合，避免长期受力出现松动偏移。延伸悬臂采用方管型材结构，连接墙面底座与屏幕挂载端，可实现一定距离的伸缩调整，满足不同观影距离的需求，同时悬臂与两端的连接位置设置了铰接转轴，支持屏幕在水平、俯仰方向的角度微调，用户可根据坐姿、观看位置调整屏幕朝向，减少长期侧看带来的视觉疲劳。屏幕挂载端采用四臂可调节结构，四个挂载臂上开设了长条调节孔，可沿中心安装盘的滑槽做径向滑动调整，适配不同孔距的电视背部安装位，覆盖从中小尺寸到常规大尺寸电视的VESA安装孔位标准，无需额外定制转接板即可完成多数常规电视的挂载。每个挂载臂的末端设置了挂扣与防脱螺丝位，屏幕挂装到位后可拧入防脱螺丝，避免屏幕受外力碰撞从挂架上滑脱，提升使用安全性。设计过程中优先考虑安装容错性，长条调节孔允许安装时存在一定的孔位偏差，降低现场施工的对位难度，同时各转动连接位置都设置了阻尼锁紧结构，角度调整到位后拧紧锁紧旋钮即可固定位置，不会出现屏幕自行下垂偏转的问题。整体结构的受力路径经过优化，屏幕重量通过四个挂载臂均匀传递到中心安装盘，再经悬臂传导至墙面固定底座，避免局部应力集中导致结构变形，所有钣金边缘都做了折边与圆角处理，安装过程中不会划伤施工人员手部，也不会刮蹭电视背部的外壳与线材。安装边界上，墙面固定底座的尺寸适配常规16英寸间距的墙面龙骨安装要求，即使是轻体墙搭配龙骨加固也可完成安装，挂载臂完全收拢时支架整体厚度较薄，屏幕可贴近墙面，减少空间占用，完全拉出时可留出足够的接线操作空间，方便后期插拔HDMI、电源线等接口，无需拆下屏幕即可完成线材更换操作。
