充电钻驱动便携式手动绞肉机结构设计

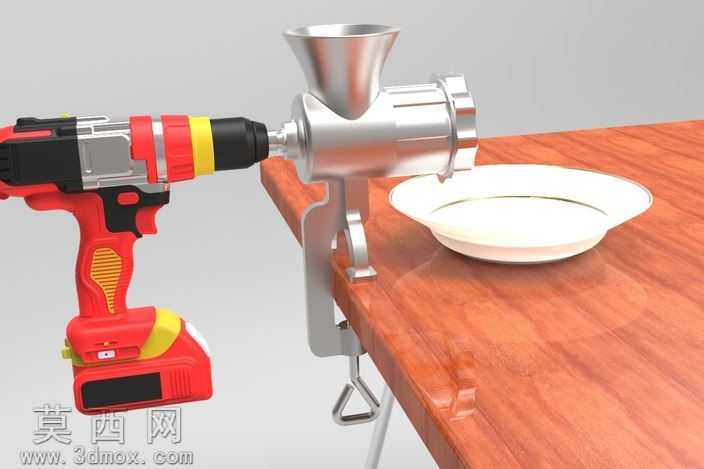

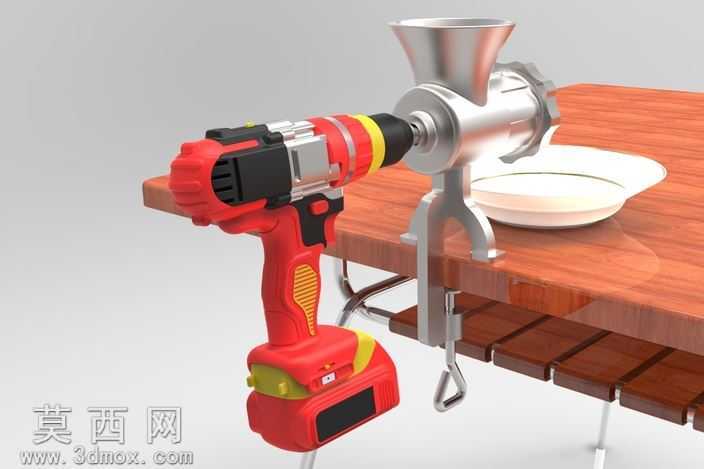

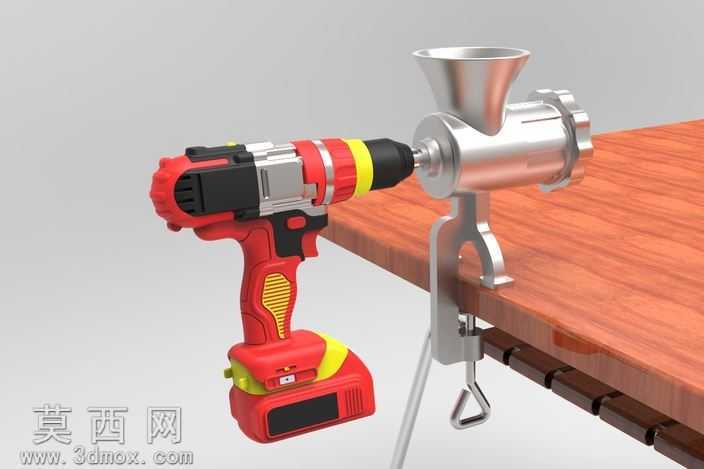

本作品为适配充电式电钻驱动的便携式手动绞肉机改装三维设计，整体建模过程围绕家用场景的便携改装需求展开，在保留传统台式手动绞肉机核心送料、挤压、切削功能结构的基础上，对动力输入接口进行了针对性的适配改造。建模阶段首先完成绞肉机主体的金属腔体结构搭建，精准还原进料漏斗的锥形导流曲面、内部螺旋送料杆的变距螺旋结构、出料端的多孔挤出刀盘与十字切削刀片的配合间隙，确保物料推送过程中无卡滞、切削受力均匀；夹持固定结构采用桌面夹装式设计，建模时还原了夹块的防滑齿形结构、锁紧螺杆的螺纹传动细节，保证设备固定在木质桌面等家用台面上时具备足够的夹持稳定性，不会因动力输入的扭矩产生晃动偏移。动力输入接口部分专门针对充电电钻的钻夹头装夹特性设计，将原手动摇柄的连接轴改为六角传动结构，可直接被充电电钻的三爪夹头牢固夹持，实现电动动力的稳定传输，建模时严格匹配市面主流充电电钻的夹头装夹尺寸范围，保证接口的通用性。材质渲染阶段，绞肉机主体采用食品级不锈钢材质，还原金属表面的亚光磨砂质感与边缘的高光反射效果，充电电钻部分分别对机身的红黑工程塑料防滑握把、电池包的黄黑配色塑料外壳、钻夹头的金属镀镍表面、机身散热格栅的细节纹理进行了分层材质赋予，木质桌面采用带自然木纹纹理的哑光实木材质，接料白瓷盘采用带轻微釉面反光的陶瓷材质，整体渲染光影柔和，清晰呈现各部件的装配关系与材质差异。结构设计上充分考虑家用改装的实用性，无需对原有手动绞肉机进行破坏性改造，仅替换动力输入轴配件即可实现手动、电动两种驱动模式的快速切换，既保留了手动绞肉机易拆解清洗、体积小巧不占空间的优势，又通过充电电钻的动力输入大幅降低了手动操作的劳动强度，适配家庭少量肉类加工、辅食制作等场景的使用需求，整体装配结构无多余冗余部件，传动路径短，扭矩传输损耗小，各连接部位的公差配合经过建模校验，装拆便捷，日常使用后的清洁维护难度低。
