可偏转传动双节万向联轴器结构

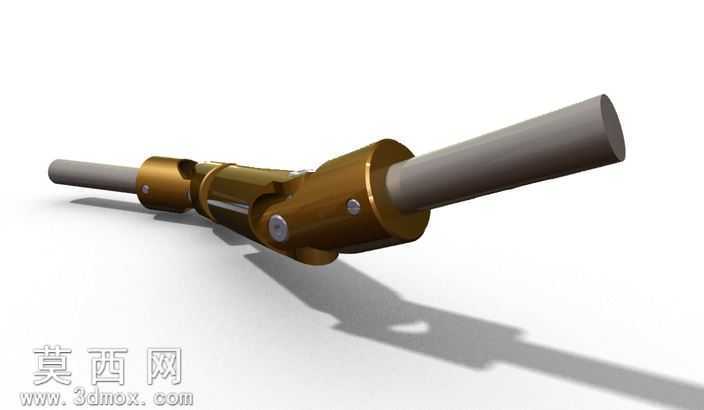

本作品为双节式可偏转万向传动接头三维建模成果，建模阶段采用SolidWorks完成全参数化特征构建，首先以旋转凸台特征生成两端等径直轴段，保证轴段圆柱度与同轴度基准符合传动件设计规范，随后针对中间双节万向节主体，通过拉伸、切除特征构建十字轴安装座、铰接销孔位，对铰接配合面添加同轴度、配合间隙的参数约束，确保两节接头可实现多角度偏转传动，还原万向接头补偿两轴间角度偏差、传递旋转扭矩的核心功能。材质与渲染阶段，将中间铰接节体赋予黄铜金属材质，调整金属粗糙度为低数值、添加轻微反射效果模拟铜件机加工后的金属光泽，两端传动轴段赋予哑光结构钢材质，设置适度漫反射参数还原钢材表面的磨砂质感，渲染时采用三点布光方案，主光源从侧上方投射形成自然投影，辅助光源补全暗部细节避免铰接结构处出现死黑，环境光添加轻微HDR环境反射提升金属材质真实感，最终渲染图清晰呈现接头的整体结构与各部件装配关系。结构设计上采用双十字铰接布局，相比单节万向接头可实现更大范围的轴间角补偿，同时降低单节传动时的转速波动，铰接销与节体的配合处预留合理装配间隙，既保证转动灵活性又避免传动过程中出现过大旷量，两端轴段采用等直径光轴设计，可适配常规轴孔连接、键连接等多种安装方式，整体建模过程严格遵循机械传动件的尺寸比例，各部件间无干涉特征，装配约束完全符合实际机械装配逻辑，可直接用于传动机构的装配模拟、运动仿真演示，也可作为五金传动配件设计的参考模型，完整还原了万向接头在非同轴传动场景下的结构形态与功能特性。
