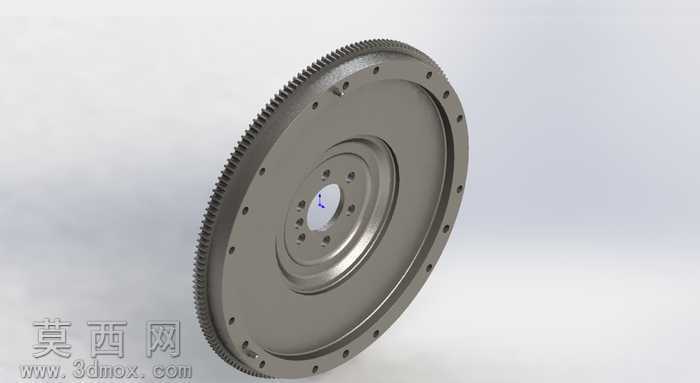

克尔维特车用简易飞轮三维结构设计

本作品为克尔维特车型配套的简易飞轮三维建模成果，建模过程以SolidWorks为核心工具，遵循机械零件建模的参数化设计逻辑，从核心基准特征出发逐步完成全结构搭建。建模初始阶段首先确定飞轮的中心回转轴线，以旋转凸台特征构建飞轮的主体盘状基体，精准控制基体的厚度、外圆直径以及中心安装孔的孔径参数，匹配克尔维特车型动力输出端的安装尺寸要求。针对飞轮外缘的起动齿圈结构，采用螺旋线配合扫描切除的方式完成齿形建模，严格控制齿距、齿高、齿形角参数，保证齿圈与起动机驱动齿轮的啮合精度，同时对齿圈与盘体的结合位置做圆角过渡处理，避免应力集中问题。飞轮盘面上的多组安装孔采用圆周阵列特征完成建模，根据螺栓连接的位置度要求，设定准确的阵列中心、阵列半径与孔数，每个安装孔都添加了倒角特征，既方便装配时螺栓导入，也能去除加工毛刺提升零件安全性。中心定位孔区域做了阶梯式凸台结构设计，通过拉伸凸台特征分层构建，凸台的高度与直径参数匹配曲轴输出端的定位尺寸，保证飞轮安装后的同轴度要求。材质渲染阶段，为飞轮整体赋予灰铸铁材质，调整材质的粗糙度、金属度参数还原铸铁零件的哑光金属质感，对齿面、安装孔内壁等机加工面单独赋予高光金属材质，区分铸造面与机加工面的视觉差异，渲染过程中添加柔和的环境光与定向光源，清晰展现飞轮的轮廓层次与结构细节，避免阴影过重遮挡结构特征。设计思路上以简易实用为核心原则，省略了非必要的复杂减重槽、信号齿等附加结构，保留飞轮储能、动力传递、起动配合的核心功能结构，整体模型特征树逻辑清晰，参数可编辑，可直接用于后续的工程图导出、装配干涉检查以及运动仿真分析，模型的尺寸公差预留符合汽车零部件的常规设计规范，能够满足教学演示、结构参考的使用需求。
