可调节HG-1珩磨导向器结构设计

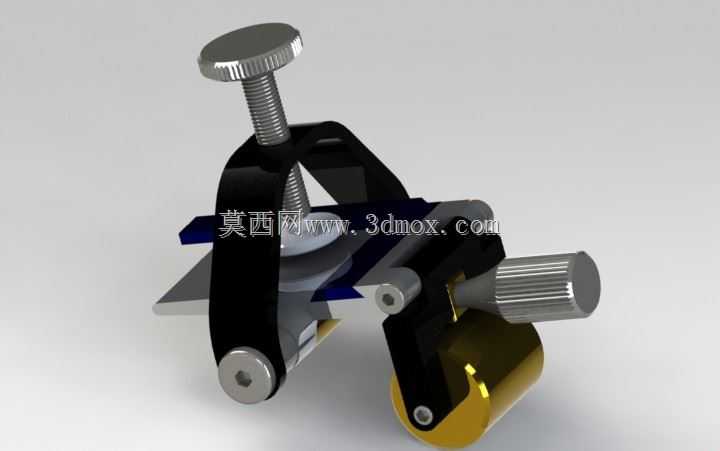

在缸体内壁珩磨加工、精密管件内孔修磨这类现场作业场景里，这类小型珩磨导向装置的实用价值往往比很多复杂工装更高，很多一线机加工班组都会根据实际加工需求自制适配的导向结构，用来解决珩磨头进给时的偏摆问题。这套导向结构的核心设计逻辑，是通过顶部的滚花调节螺钉实现夹紧力与导向间隙的同步调整，螺钉采用大直径滚花头设计，作业人员佩戴劳保手套也能直接徒手拧动调节，不需要额外借助扳手类工具，适配加工现场频繁微调的操作需求。主体支撑结构采用对称式弯折钣金架体，两侧架体通过底部的铰接销轴连接，形成可开合的夹装结构，架体上端卡在待加工工件的端面或管口边缘，通过螺钉下压的作用力实现整个装置在工件端口的固定，不需要额外制作连接法兰或者焊接固定座，能适配一定尺寸范围内的不同管径加工需求，装夹过程不需要对工件做额外预处理。导向端的滚轮组件采用硬质耐磨材质制作，滚轮通过销轴固定在架体下端的安装槽内，珩磨杆穿过装置中心的过孔时，滚轮会贴合在珩磨杆的外圆柱面上，从多个方向限制珩磨杆的径向窜动，保证珩磨头进给过程中始终与工件内孔保持同轴，避免珩磨后出现内孔锥度、圆度超差的问题。从安装边界来看，这套装置的整体外廓尺寸紧凑，横向最大宽度不超过常规小型珩磨机的操作空间预留量，竖直方向的高度不会干涉珩磨杆的上下进给行程，夹装范围覆盖常见的中小型缸体内孔加工尺寸，不需要调整机床原有行程参数就能直接搭配使用。设计时特意将所有受力销轴都做了防脱处理，避免加工过程中零件脱落掉入工件内孔造成报废，架体与螺钉接触的位置做了局部加厚处理，抵消长期夹紧受力带来的结构变形，滚轮的安装间隙预留了润滑脂填充空间，长期往复摩擦也不会出现卡滞问题。和传统的固定式导向套相比，这种可调节结构不需要针对每一种管径的珩磨杆单独配套导向套，减少了工装备件的存储数量，现场切换加工工件时只需要微调顶部螺钉就能快速适配，能有效缩短加工前的工装准备时间，尤其适合多品种小批量的机加工维修场景使用。
