加比特DNC-CNC设备防护柜体结构设计

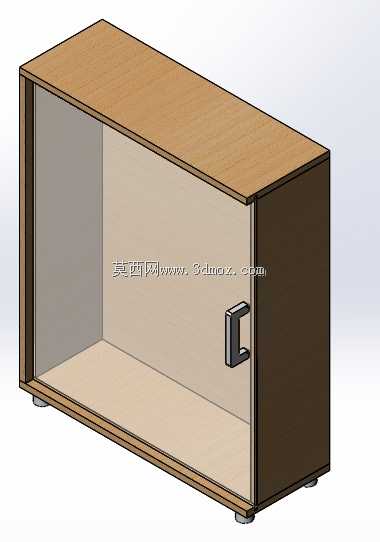

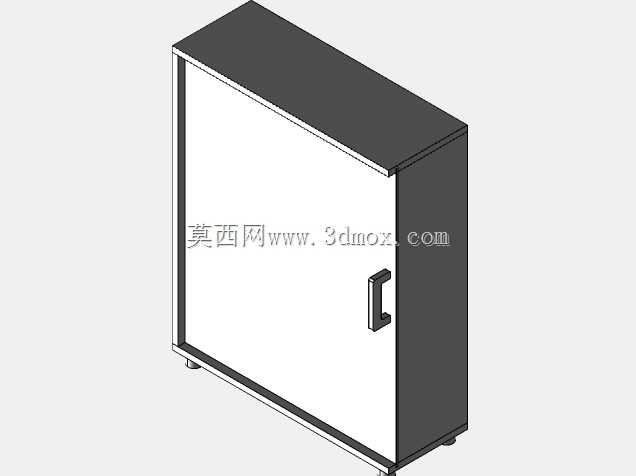

这款柜体结构主要面向车间内DNC联网型CNC加工设备的本地终端防护、小型工控单元收纳场景设计，日常使用中可容纳嵌入式工控主机、DNC数据传输模块、小型接线端子排等组件，避免车间切削液飞溅、金属粉尘堆积对内部电子元件造成损伤，同时也可作为小型工位级工具收纳单元，放置常用的CNC操作配套工装、记录台账等物品。从结构设计逻辑来看，整体采用长方体框架式承载思路，底部预留可调脚轮安装位，既可以满足车间内短距离移位调整的需求，也可通过脚轮的高度调节功能适配车间地面不平整的安装工况，保证柜体放置平稳无晃动。柜体正面采用整面透明视窗搭配侧装金属拉手的门体结构，视窗部分选用高透耐刮材质，无需开门即可直接观察内部设备的运行指示灯状态、接线端子的连接情况，减少日常巡检的开门操作频次；门体侧边做了折弯翻边处理，闭合后可与柜体框架形成贴合的密封缝隙，阻挡大部分粉尘与飞溅液滴进入柜体内部。柜体的顶板、侧板、底板均采用等厚钣金折弯拼接结构，拼接处采用内藏式连接位，外部无突出的连接螺丝头，既避免了车间内人员走动时被突出件刮蹭的风险，也让柜体外部整体平整，便于日常清洁擦拭表面积攒的金属粉尘。设计过程中充分考虑了安装边界的适配性，柜体内部净空尺寸预留了常规嵌入式工控终端的安装余量，背部预留了标准化的走线开孔，可直接穿入网线、电源线、设备通讯线，开孔处配套护线套结构，避免穿线时线缆绝缘层被钣金锐边割破。柜体的门体开合角度做了限位设计，最大开合角度可满足内部元件拆装、接线操作的空间需求，同时不会因为开门角度过大碰撞到周边相邻的设备柜体。从实际使用场景出发，这款柜体的高度适配车间操作人员站立操作的视线高度，无需弯腰或垫脚即可观察内部状态、操作门体拉手，柜体深度控制在工位侧边放置不占用过多操作通道空间的范围内，可直接放置在CNC设备侧方的工位间隙中，无需额外改造车间现有工位布局。框架的承载能力经过结构校核，可满足内部安装工控元件、放置少量工具的承重需求，长期放置不会出现框架变形、门体错位闭合不严的问题，适配机械加工车间多粉尘、多飞溅的复杂工况使用。
