双层组合式金属仓储置物架结构设计

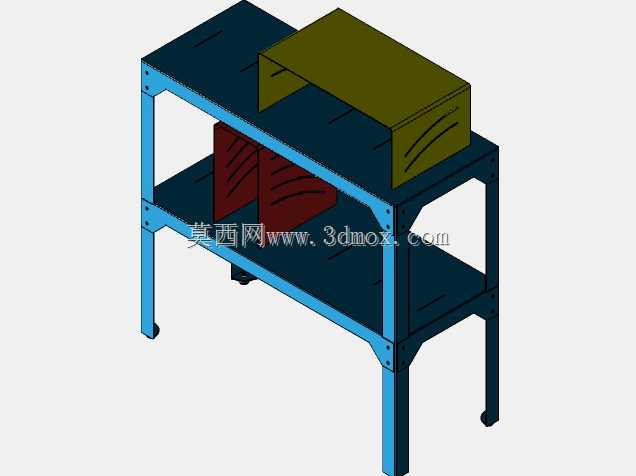

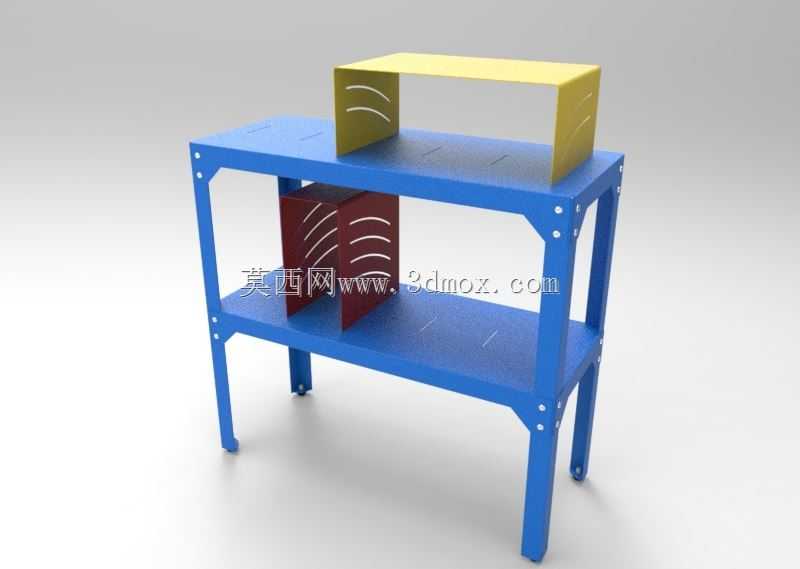

这款双层金属置物架的设计，最初是针对小型加工车间工位旁的零散物料存放需求做的方案，日常生产里操作工位旁总会堆放各类工装夹具、待加工小零件、包装辅料，直接堆在地面既影响动线，也容易造成物料磕碰遗失，这类小型层架刚好可以填补工位边的闲置边角空间，不用占用主通道面积，也能让操作人员伸手就拿到常用物料，减少来回走动取件的无效工时。整体框架采用冷轧钢板弯折成型的型材做支撑，立柱与层板的连接位置用冲压一体成型的角码配合紧固件锁紧，没有额外的焊接工序，不管是出厂运输还是现场组装都更便利，散件包装的体积比焊接成品缩小近六成，能大幅降低长途运输的成本。层板表面做了防滑的肌理处理，放置表面光滑的金属零件、塑料包装盒时不容易出现滑移掉落的情况，层板上预留的浅槽可以配合分隔件使用，根据存放物料的尺寸灵活调整分隔区间，避免不同规格的物料混放造成拿取错漏。支撑腿的底部做了平整的承托面，不需要额外加装脚轮，放置在水泥地面、环氧地坪上都能保持稳定，不会因为日常取放物料的外力出现晃动偏移，两层的层高设置经过实际场景验证，下层可以放置高度稍大的盒装工件、工装治具，上层可以放置常用的小零件盒、操作工具，顶层额外设置的U型挡边结构，既可以防止顶层放置的薄件、单据从后侧滑落，也能作为临时的标识牌安装位，方便车间做目视化管理。设计阶段特意控制了整体的外廓尺寸，宽度适配常规车间工位的侧边间隙，深度不会超出普通操作台的纵深，安装时不需要对现有工位布局做调整，直接放置在空位即可投入使用，框架的连接孔位都做了统一的模数设计，后续如果需要拓展层数、拼接同规格架体，不需要重新打孔加工，直接用标准紧固件就能完成组合，适配不同阶段的仓储存放需求。整体结构没有冗余的装饰部件，所有弯折、开孔都服务于结构强度与使用功能，板材厚度经过承重校核，单层可以满足常规小型工业物料的存放承重要求，不会出现层板中部下弯变形的问题，边角位置都做了圆弧过渡处理，避免操作人员走动取件时被尖锐边角磕碰划伤，符合车间生产的安全规范要求。
