可折叠升降式写生画架结构设计

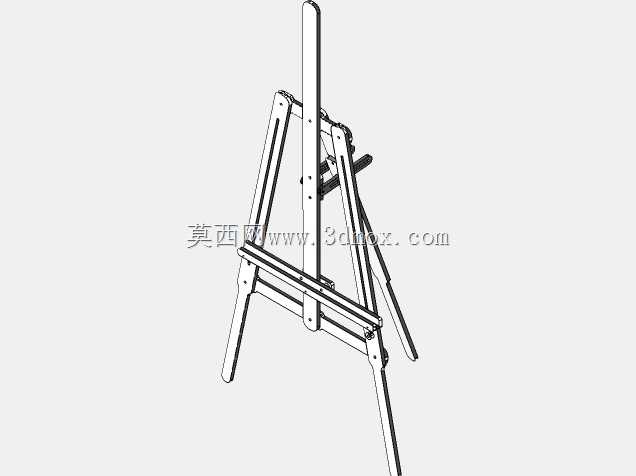

这款画架的结构设计围绕户外写生、画室教学、商用展示三类核心场景展开，整体采用三角支撑架构作为受力基础，区别于固定式画架的笨重特性，所有铰接点位均做了限位防脱设计，展开后无需额外辅助固定即可依靠自身结构保持稳定，收拢后截面尺寸控制在常规画袋的容纳范围内，方便使用者单肩背负转场。从功能实现逻辑来看，画架的画布托板采用可滑移式锁紧结构，支撑竖杆上排布的等距调节孔位，可适配从4开素描纸到全开画板的不同尺寸承托需求，托板边缘的翻边结构做了15度内倾处理，避免画板受外力碰撞时从托板处滑落。后侧的斜撑杆采用双段铰接设计，可根据使用者的站立或坐姿作画习惯，在15度到45度区间内调整画布的倾斜角度，调整到位后通过翼型锁紧螺母完成固定，无需借助额外工具即可完成角度切换。设计过程中优先考虑了不同使用场景的受力边界，当画架处于完全展开状态时，三个支脚的触地点形成的支撑三角形外接圆直径控制在750mm，在常规画室平整地面、户外草地、硬质铺装路面上放置时，即使受到侧向的轻微触碰也不会发生倾翻；支脚末端做了防滑橡胶套的安装位，橡胶套与支脚采用过盈配合，既可以在光滑瓷砖地面增大摩擦力，也能在户外松软土质地面嵌入表层提升抓地力。整体结构的杆件均采用等截面薄壁型材设计，在保证整体刚性的前提下控制整体自重，所有铰接位置的销轴均做了防脱卡簧槽，长期反复折叠展开也不会出现销轴脱落的问题；竖杆顶部的压画结构采用弹簧顶紧设计，可自动适配不同厚度的画板、展示板，无需手动调整顶紧行程，放置画板后即可自动完成上部固定。考虑到画室长期使用的磨损问题，所有锁紧位置的接触片均采用耐磨材质，反复调节锁紧也不会出现杆件表面压痕过深导致的锁紧失效问题，支脚的展开角度做了硬限位，避免展开角度过大导致的结构失稳，收拢状态下所有杆件可通过侧边的卡扣固定为一个整体，不会在携带过程中出现杆件散开的情况。
