嵌入式暗装塑料扣手储物盒槽结构

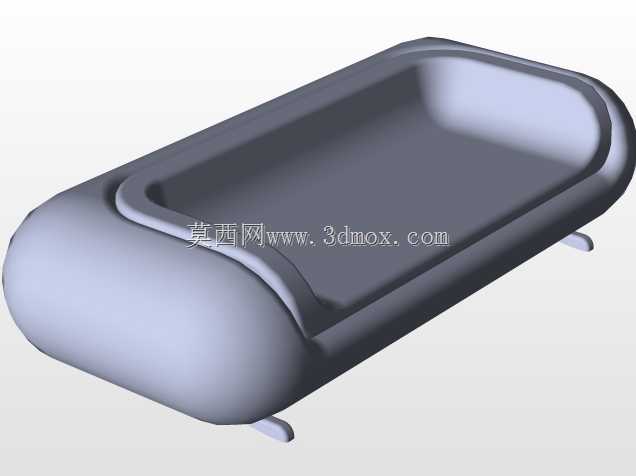

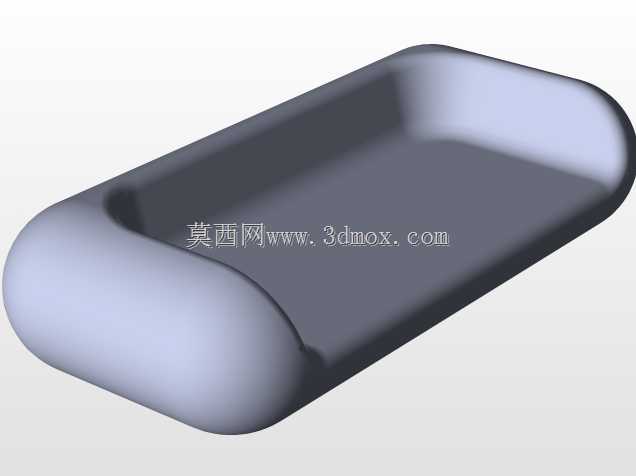

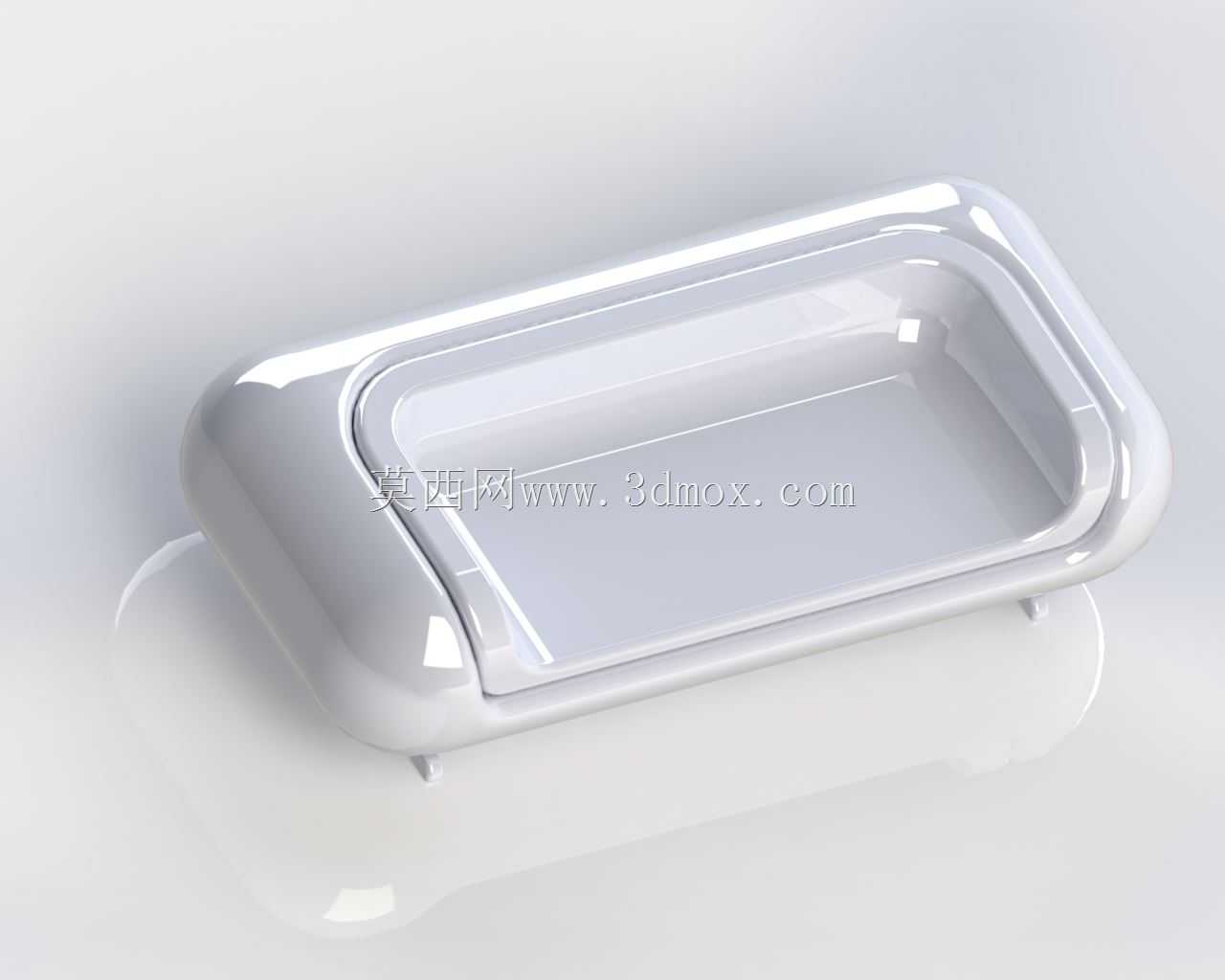

这款嵌入式暗装扣手储物槽，日常多应用在乘用车内饰门板、房车吊柜面板、医疗设备舱门、办公家具侧柜这类需要兼顾拉手功能与小物件收纳的场景里，实际使用时既能作为抠拉式开启的受力点位，又能临时存放卡片、便签、小型接线端子这类随手取用的零散物件，不用额外在面板上单独开孔装拉手，能让安装面保持更整洁的一体化视觉效果。设计阶段首先考虑的是安装适配性，整体外轮廓做了圆角过渡，没有尖锐棱角，避免安装和使用过程中划伤操作人员或者使用者，背部预留的三个定位支脚，刚好能卡入面板预开的对应安装孔位，安装时不需要额外打螺丝固定，靠支脚的过盈配合加上侧边的贴合唇边就能牢牢固定在面板上，唇边和面板接触的位置做了0.3mm的微凸压边，安装后能完全遮盖开孔的毛边，不会露出裁切痕迹。结构上做了双层嵌套的槽体设计，外层是和面板贴合的安装基准面，内层是实际的收纳腔体，腔体深度控制在28mm，既保证能放下常规厚度的门禁卡、小型U盘这类物件，又不会因为槽体过深占用面板后方过多的安装空间，适配12-18mm厚度的各类面板，不管是ABS吸塑内饰板、密度板家具板还是薄钣金设备面板都能适配。扣手的受力位置做了局部加厚，内层槽体的上沿特意做了12mm宽的内凹抠手位，手指抠入时的受力角度刚好符合人体工程学，开门拉拽时不会出现打滑的情况，槽体内部所有转角都做了R2以上的圆角，一方面是注塑生产时能避免应力集中导致的部件开裂，另一方面日常清理的时候不会藏污纳垢，用抹布一擦就能清理干净。表面做了高光免喷涂的处理，和多数亮面内饰、设备面板的质感能保持统一，不需要后续做表面处理就能直接装配使用，槽体底部做了微小的倾斜角度，万一有液体溅入能顺着倾斜面从边角的微小透气缝流出，不会在槽内积留液体导致存放的物件被浸泡。实际选型的时候，只需要在对应面板上开出和外轮廓匹配的安装孔，将背部三个支脚对准孔位按压到位即可，安装效率比传统的螺丝固定拉手高40%左右，同时集成的收纳功能也减少了面板上额外开收纳槽的工序，很适合批量装配的生产线使用。
