双层带院独栋住宅实体结构三维设计

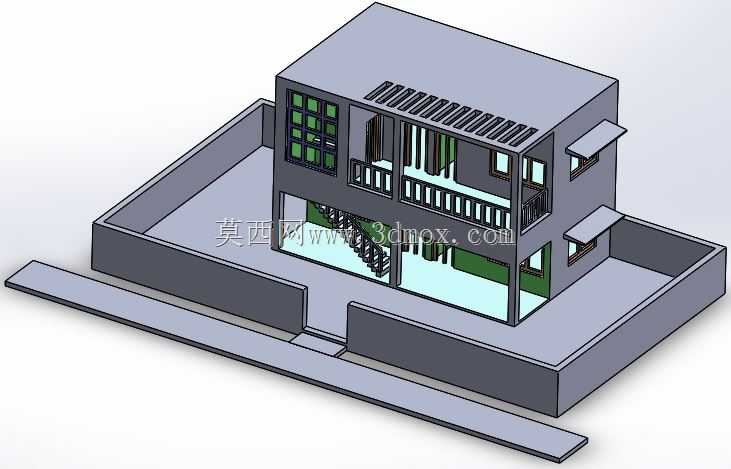

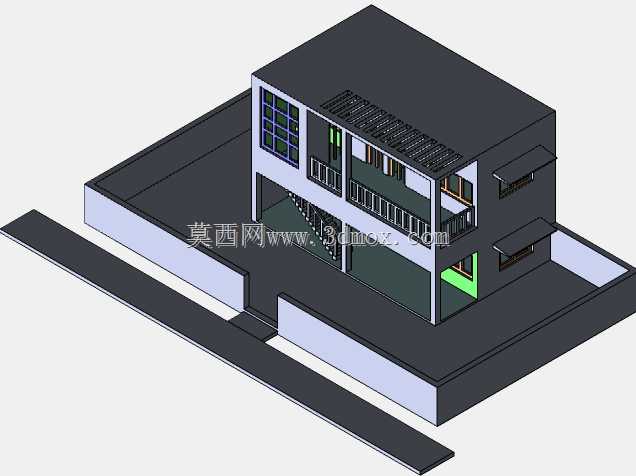

　　该模型呈现的是带独立院落的双层独栋住宅实体结构，在民用建筑预制构件深化、装配式建筑方案推演、小型自建房施工交底场景中可直接作为结构参照使用。从实际落地用途来看，这类结构模型可帮助施工方快速理清墙体、楼板、楼梯、围护构件的空间位置关系，避免现场施工出现构件碰撞、预留洞口错位的问题，也能给业主直观展示建成后的空间格局，减少方案沟通的信息差。

　　设计过程中优先梳理了建筑的功能分区逻辑，底层设置连通院落的出入口，室内预留楼梯贯通上下层，楼梯采用直跑带转折的结构形式，踏步尺寸按照民用建筑通行的常规尺度设置，保证上下通行的舒适度，楼梯侧边预留扶手安装位，无需二次开凿结构。二层设置外挑阳台，阳台栏杆采用竖向栏板搭配横向扶手的结构，栏板预留均匀的镂空间隙，兼顾防护安全与通风采光需求，阳台外侧设置小型雨棚，对应下层门窗的上方位置，可减少雨水直接冲刷门窗框。

　　建筑的开窗布局结合朝向做了差异化设计，朝向院落的立面采用大面积分格窗，多格玻璃的窗框结构预留了密封胶条安装槽，保证窗体安装后的密闭性；侧立面采用小尺寸平开窗，兼顾通风与隐私保护，每个窗洞周边都做了结构加强肋，避免墙体开洞后出现结构应力集中的问题。屋顶部分设置了条状的通风格栅，对应顶层阁楼或者屋面通风层的进出风需求，格栅的间隙尺寸做了控制，可阻挡大体积杂物落入通风道，同时保证空气流通效率。

　　外围的院落围墙采用实心矮墙结构，围墙高度控制在成年人腰际位置，既划分了院落的边界，也不会遮挡一层室内的采光，围墙与主体建筑之间预留了通行通道，通道宽度满足单人日常通行以及小型物料搬运的需求，院落入口处设置了坡道衔接外部道路，坡道坡度平缓，可满足无障碍通行以及小型手推车进出的需求。

　　从安装边界来看，整个建筑主体加院落的占地尺寸按照常规小型自建房的宅基地尺度设置，主体建筑的面宽与进深比例控制在合理区间，墙体厚度按照砖混结构的常规承重要求设置，内外墙的厚度区分明确，内墙预留了管线布设的空腔位置，无需后期在承重墙上开槽走管。楼板的厚度按照双层承重要求做了对应设计，二层楼板可满足日常家居荷载的承重需求，阳台部分的楼板做了外挑结构加强，挑出长度控制在结构安全范围内，避免长期使用出现沉降变形。

　　模型中所有构件的衔接位置都做了贴合处理，墙体与楼板的交接处预留了拉结筋的布设位置，楼梯与墙体、楼板的衔接处做了节点加强设计，门窗洞与窗框的安装间隙控制在常规施工公差范围内，现场安装时可直接填充密封材料完成固定。院落围墙与主体建筑的基础做了分离设计，避免不同结构沉降不均导致墙体开裂，围墙底部预留了排水孔，可及时排出院落内的积水，避免雨天院落积水倒灌进室内。
