V型十二缸发动机半剖结构三维模型

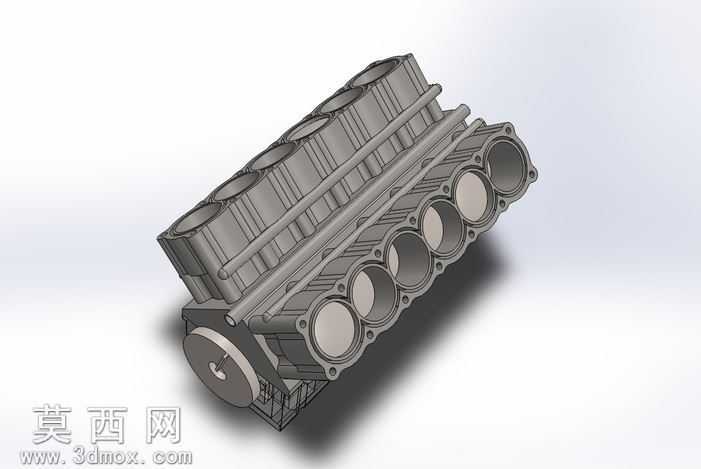

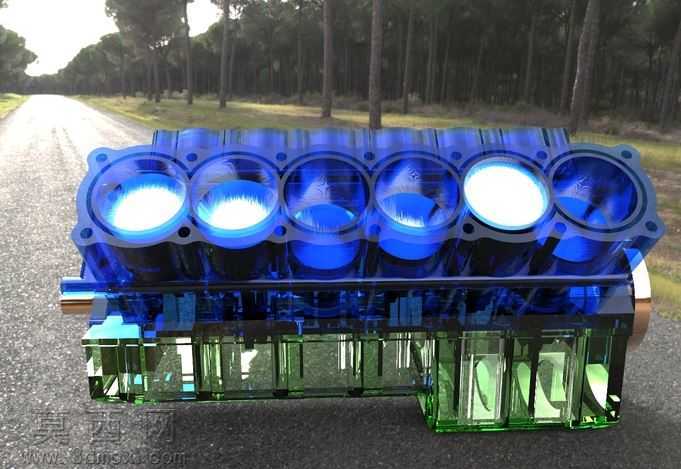

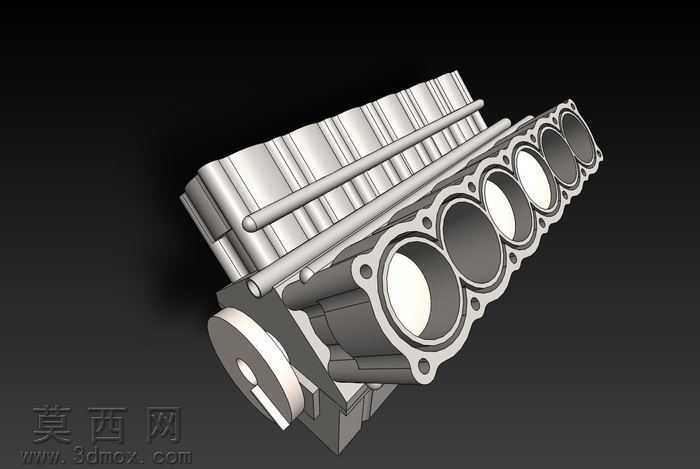

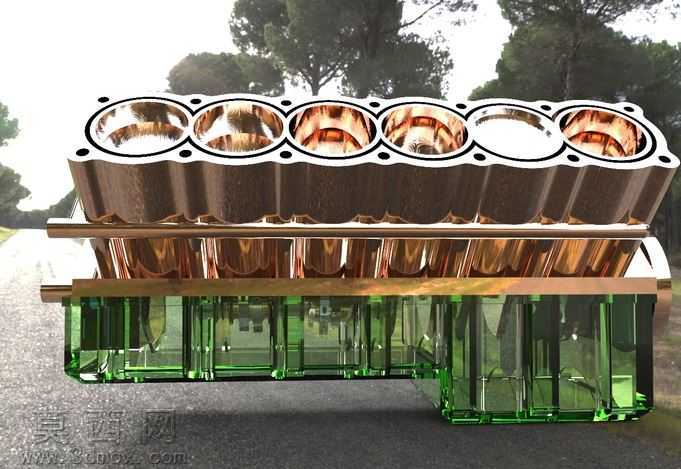

本模型为V型十二缸发动机的半剖展示三维设计成果，建模阶段依托三维设计软件完成全参数化构建，首先依据V12发动机60度夹角的经典布局基准，依次完成缸体、缸盖、曲轴箱、活塞连杆组、配气机构等核心部件的特征建模，建模过程严格遵循内燃机结构设计规范，对缸套的冷却水道、活塞环槽、曲轴主轴颈与连杆轴颈的偏心布局、凸轮轴的正时驱动结构等细节都做了精准还原，保证各部件的装配约束关系完全符合实际机械原理，可实现虚拟装配下的运动仿真验证。渲染阶段采用半剖可视化的展示思路，对发动机不同功能区域赋予差异化材质：上部气缸燃烧室区域采用金属铜质材质，还原高温工作区域的金属质感，清晰呈现六个气缸的排列布局与缸内结构；下部曲轴箱区域采用半透明绿色玻璃材质，既可以直观展示内部曲轴、连杆等运动部件的排布逻辑，又能区分不同功能舱体的结构边界；缸体连接螺栓、密封垫片、正时传动杆等附属部件分别赋予镀铬金属、密封橡胶、哑光金属等对应材质，通过材质差异强化结构层次的辨识度。设计思路上采用半剖展示的核心逻辑，打破传统整机外观展示的局限性，让使用者可以同时观察发动机外部轮廓与内部核心结构，无需拆解模型即可清晰理解V12引擎的动力传递路径：气缸内燃烧做功推动活塞往复运动，通过连杆带动曲轴旋转输出动力的完整流程，同时兼顾了外观造型的还原度与内部结构的可读性，既可以作为内燃机结构教学的可视化教具，也能为汽车动力系统的相关设计提供结构参考，模型各部件的参数化特征支持后续的尺寸调整与结构优化，可适配不同的设计验证与展示需求。
