直列六缸铝制发动机曲轴箱结构设计

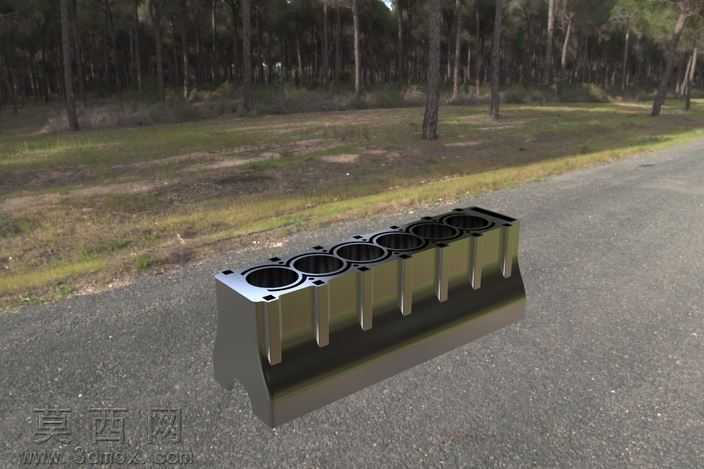

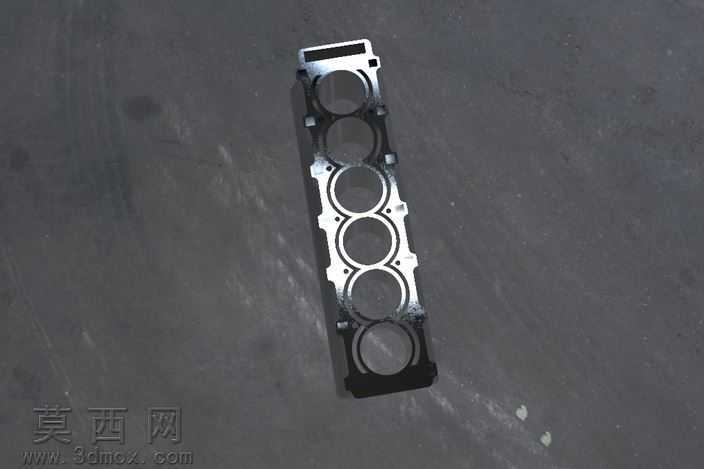

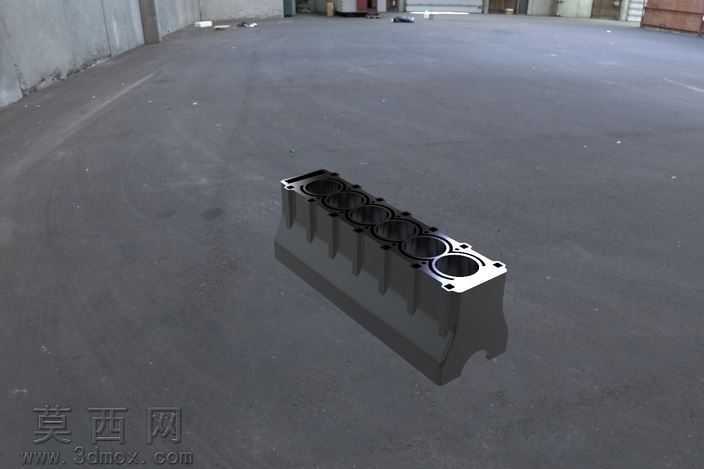

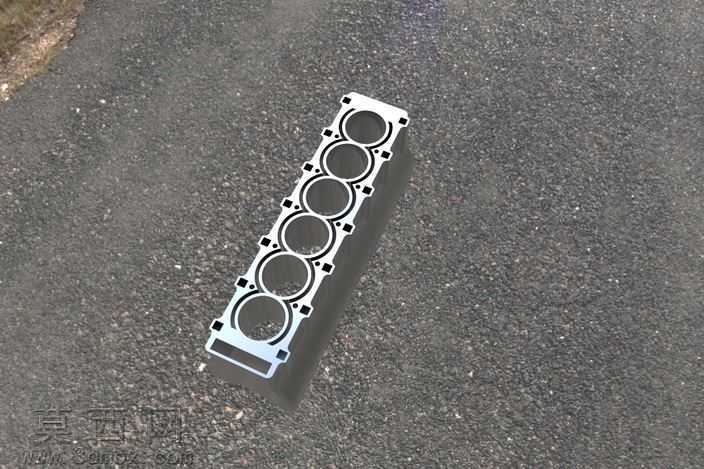

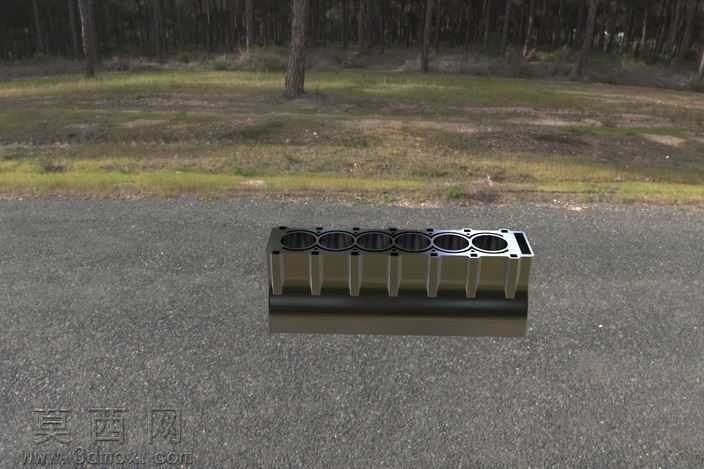

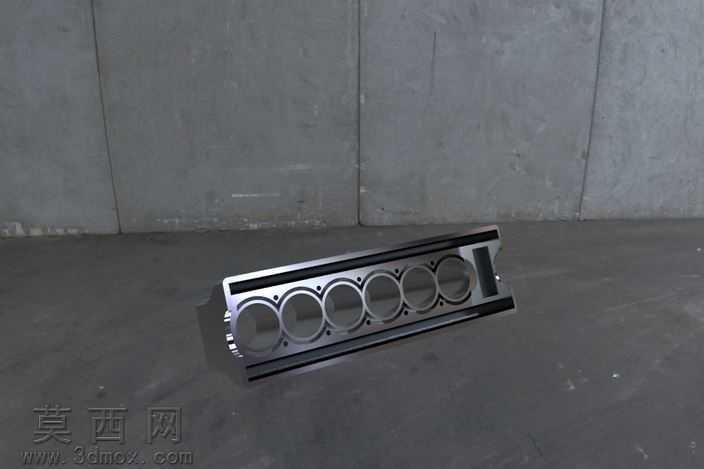

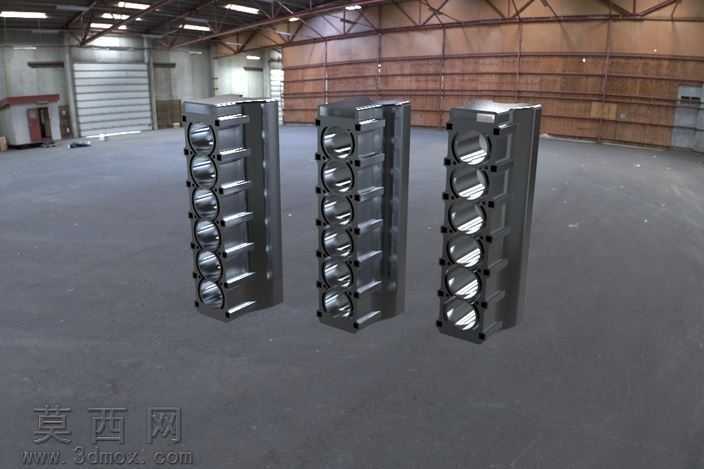

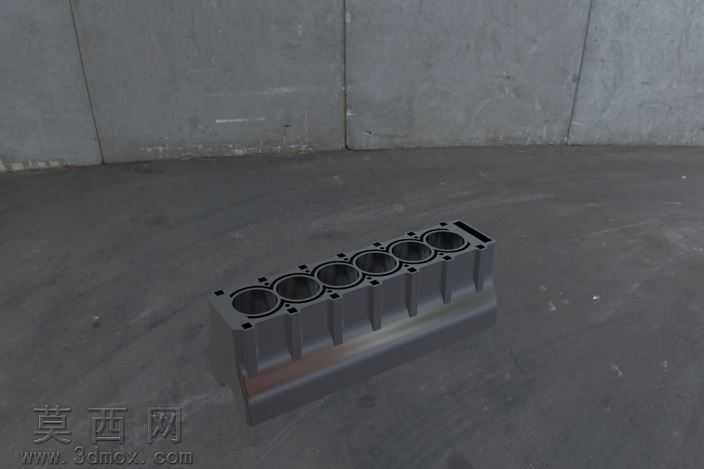

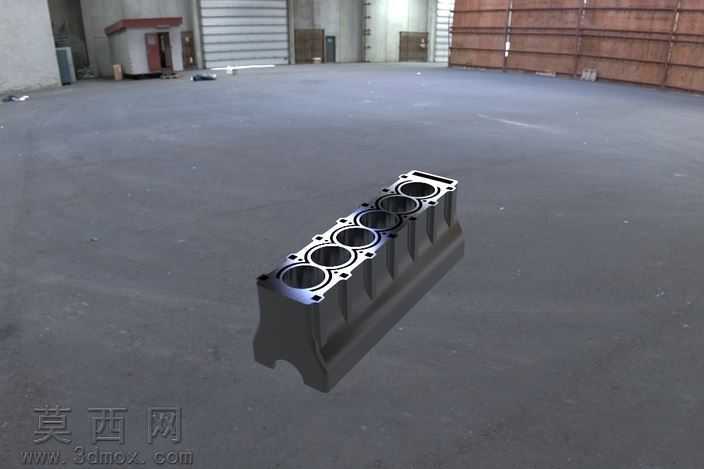

本作品为直列六缸铝制发动机曲轴箱三维建模作品，建模过程以宝马N54B30量产引擎的曲轴箱结构为参考蓝本，在三维建模阶段严格遵循直列六缸动力单元的布局逻辑，首先完成整体轮廓的基准搭建，以直列排布的六个气缸孔为核心定位基准，依次确定曲轴安装腔、缸盖结合面、油道预留位、加强筋排布位置的空间坐标，确保各结构的相对位置精度符合内燃机设计的工程规范。建模过程中针对铝制材质的特性做了结构适配，在缸筒外围设计了错落分布的加强筋结构，既保证铝制缸体的结构强度能够承受直列六缸运转时的爆发压力，又能通过合理的筋位布局控制整体重量，契合铝制曲轴箱轻量化的设计初衷。模型完整还原了曲轴箱的核心功能结构：六个同轴等距排布的气缸筒内壁做了精度还原，缸体上沿的缸盖密封面预留了螺栓安装孔位，下部曲轴安装腔的支撑位、侧壁的附件安装凸台都按照真实引擎的布局做了复刻，没有遗漏核心装配结构。材质渲染阶段针对铝制金属的特性做了参数调试，主体采用铸铝材质表现，还原铝制部件经过机加工后的哑光金属质感，缸筒内壁做了高光金属处理，模拟珩磨加工后的光滑表面效果，加强筋与缸体外壁保留细微的铸造纹理，区分不同加工面的质感差异，让渲染效果更贴近真实零部件的视觉表现。设计思路上兼顾了结构还原与建模合理性，没有过度冗余的非功能结构，所有建模特征都围绕曲轴箱的实际功能展开，既保证模型的工程参考价值，也通过合理的特征排布控制模型的面数，让模型可用于结构展示、装配模拟、动力原理演示等多种场景，完整呈现了直列六缸铝制曲轴箱的结构特点与设计逻辑。
