带伸缩导轨的铝制抽屉结构设计

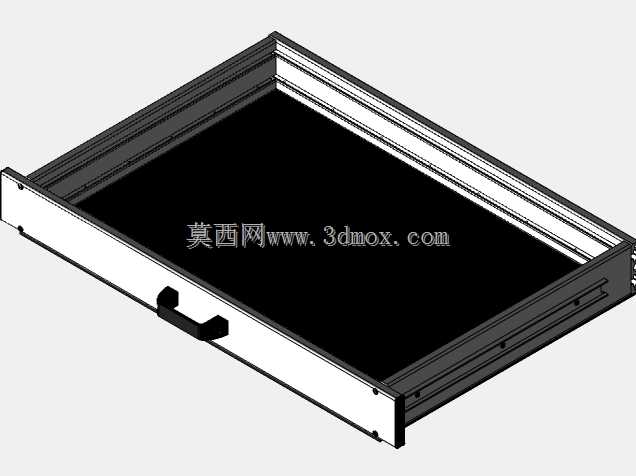

这款带伸缩导轨的铝制抽屉，多应用于工业设备机柜、车间工具存储柜、实验室操作台、车载集成储物舱等场景，作为内嵌式抽拉储物承载部件使用，可在有限的安装空间内实现储物空间的抽拉取用，避免固定储物格深处物件难以拿取的问题。从结构设计层面来看，整体采用铝合金型材作为主体框架材质，兼顾轻量化需求与结构刚性，相比传统钢制抽屉减重约40%，同时具备不错的抗锈蚀能力，适配多尘、轻度潮湿的工业作业环境。抽屉的承载面板采用平整式设计，前端配置内嵌式抠手，避免外凸把手占用外部操作空间，也能防止设备开合过程中把手与周边构件发生刮碰干涉。两侧配套的三节式伸缩导轨，采用滚珠滑动结构，抽拉过程顺滑无卡滞，完全拉出时可暴露整个抽屉内部储物空间，同时导轨自带限位结构，拉至最大行程时不会出现整体滑脱的问题，推入到位后可通过侧边的阻尼定位件实现临时锁止，避免设备移动过程中抽屉自行滑出。设计过程中优先考虑了安装适配性，整体外框尺寸严格遵循标准19英寸机柜的内部安装间距设定，侧边预留的安装孔位可直接与机柜立柱的标准孔位对齐，无需额外制作转接安装板，大幅降低现场安装的调整工作量。抽屉内部的储物空间为规整矩形，无多余凸起结构，可最大化利用内部容积，放置工具、检测配件、运维耗材等物品时，可根据实际需求自行加装分隔条，实现不同规格物件的分类存放。导轨与抽屉主体的连接采用沉头螺钉固定，螺钉头部完全埋入型材表面，不会突出刮擦存放的物品，也不会在抽拉过程中与外框导轨发生摩擦。框架的拼接处采用45度角对接配合角码加固的方式，相比直角拼接结构具备更好的抗形变能力，长期满载使用也不会出现框架角部开裂、松脱的问题。在安装边界方面，抽屉推入到位后与安装舱体的周边间隙控制在1.5mm，既避免间隙过大导致灰尘、杂物落入缝隙，也防止间隙过小在热胀冷缩时出现卡滞，适配-10℃到55℃的常规工业作业环境温度区间，不会因温度形变影响正常抽拉动作。
