2英寸刚性固定非旋转工业脚轮结构

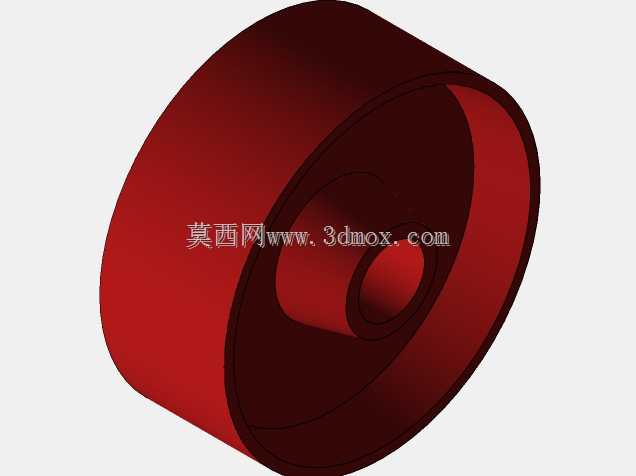

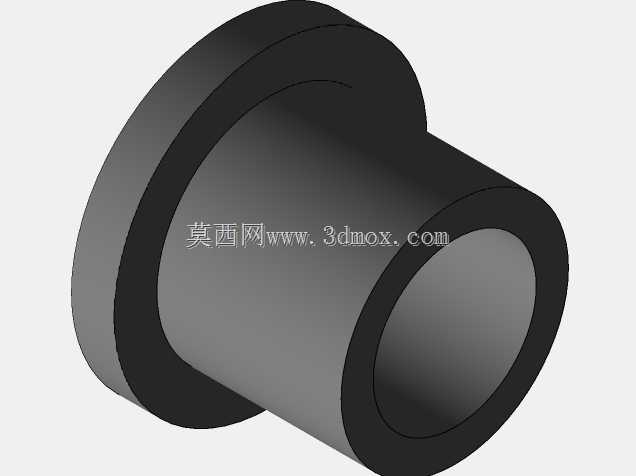

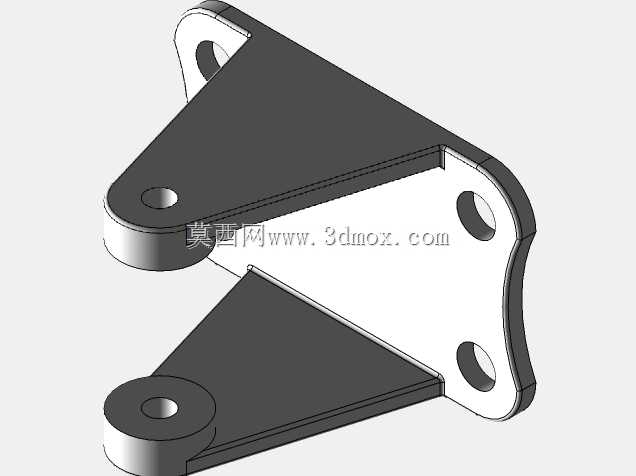

这款2英寸规格的刚性非旋转脚轮，是轻型工业设备、工装台架、小型仓储周转设施中常用的行走支撑部件，区别于万向脚轮的转向功能，该款脚轮仅能沿固定直线方向行进，在需要定向移动、避免行进偏摆的设备场景中适配性极强，比如生产线旁的固定工位料架、小型台式加工设备的移动底座、仓储区域的定向周转小车，都常选用这类刚性脚轮来保证移动轨迹的可控性，避免设备移位时出现方向偏移剐蹭周边设施的问题。从结构设计来看，这款脚轮采用双侧支架夹装滚轮的架构，安装板为带两个安装孔的平板式结构，安装孔的位置与孔径适配常规轻型设备的底部安装螺柱，安装时无需额外加工转接板，直接通过螺栓即可将脚轮固定在设备底座的预设安装位上，安装边界清晰，不会与设备底部的加强筋、走线槽等结构产生干涉。滚轮采用高耐磨的硬质轮面材质，轮面宽度适中，在保证承载能力的同时，滚动阻力较小，在环氧地坪、水泥地面、瓷砖地面等常见工业地面上都能顺畅滚动，不会出现卡滞、硌伤地面的情况。支架部分采用弯折成型的金属结构，双侧支架通过轮轴贯穿滚轮中心，轮轴与支架的连接位置做了限位处理，避免滚轮在滚动过程中出现轴向窜动，支架与顶部安装板之间为刚性焊接连接，没有转向回转结构，从根源上消除了转向间隙，在设备承重移动时不会出现方向晃动的问题，整体结构的刚性足以支撑轻型设备的满载承重需求。在建模过程中，完整还原了支架的弯折圆角、安装孔的倒角、轮面的弧度、轮轴与支架的配合间隙等细节，所有配合面的尺寸都按照实际工业脚轮的通用公差进行设定，既可以直接用于设备选型时的装配干涉检查，也可以作为同类型脚轮改型设计的基础参考模型，在做小型移动设备的结构设计时，直接调用该模型就能快速完成底部行走部件的布局，省去从零开始测绘建模的时间，同时能保证安装尺寸与市面常规同规格脚轮的匹配度，避免设计完成后出现配件无法适配的问题。这类刚性脚轮通常会和同规格的万向脚轮搭配使用，在设备底部的两个对角位置安装万向轮，另外两个对角安装该款刚性定向轮，既可以保证设备能够灵活转向，又能在长距离直线移动时保持行进方向稳定，不会出现蛇形偏移的情况，是轻型移动工业设备行走系统中性价比极高的配置方案。
