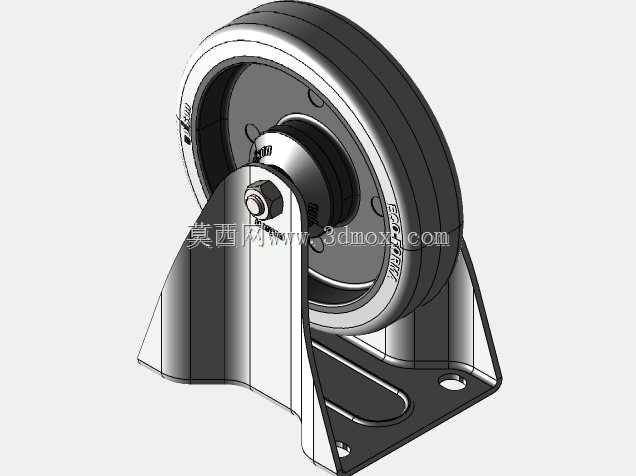

125mm规格固定式重载支撑脚轮结构

这款固定式脚轮主要面向车间物料周转、轻型仓储货架、工位器具、小型工业设备的移动支撑场景，区别于万向转向脚轮，其固定安装的支架结构可保证设备沿直线行进时的轨迹稳定性，避免行进过程中出现不必要的方向偏移，适合对行进方向有固定要求的工装、设备底部配套使用。从结构设计来看，整体采用单轮配冲压成型安装支架的布局，轮体采用弹性材质外圈搭配硬质内芯的组合结构，弹性外圈可在行进过程中吸收地面不平整带来的小幅震动，降低移动过程中产生的噪音，同时避免硬质轮面对环氧地坪、瓷砖地面造成划伤，硬质内芯则保证轮体的径向承载能力，避免长期重载下轮体出现形变失圆。支架部分采用弯折成型的金属板材焊接结构，安装面预留两个对称的螺栓固定孔，安装时可直接通过螺栓将脚轮固定在设备底部的安装梁上，无需额外设计转接结构，降低配套安装的设计成本。轮体与支架之间通过穿轴螺栓加防松螺母的结构连接，轴部配合位置预留了润滑间隙，长期使用可定期补充润滑脂降低转动阻力，减少轴部磨损。从尺寸边界来看，轮体直径为125mm，对应的安装面到轮体最底端的垂直高度符合常规轻型脚轮的安装高度区间，安装时设备底部预留的安装空间需要覆盖支架的整体轮廓，避免轮体转动过程中与设备底部结构发生干涉。承载能力设定为单轮150kg，四组配套使用时可满足总重600kg以内的设备或器具的移动需求，轮体侧面预留的制动器结构可在设备停靠时锁定轮体转动，避免停靠在有坡度的地面时出现滑移。设计过程中重点考量了支架的受力分布，在支架与轮体连接的弯折位置做了圆弧过渡加强处理，避免长期受冲击载荷时支架出现焊缝开裂或者板材变形的问题，安装面的孔位间距匹配行业内通用的脚轮安装孔距标准，可直接替换同规格的老旧脚轮，无需重新在设备底部打孔。轮面的弧度设计也经过优化，与地面接触时的接触面积控制在合理范围，既保证足够的摩擦力避免打滑，又不会因为接触面积过大导致转动阻力过高，推动设备时更加省力。
