交叉折叠式便携木质户外小桌结构设计

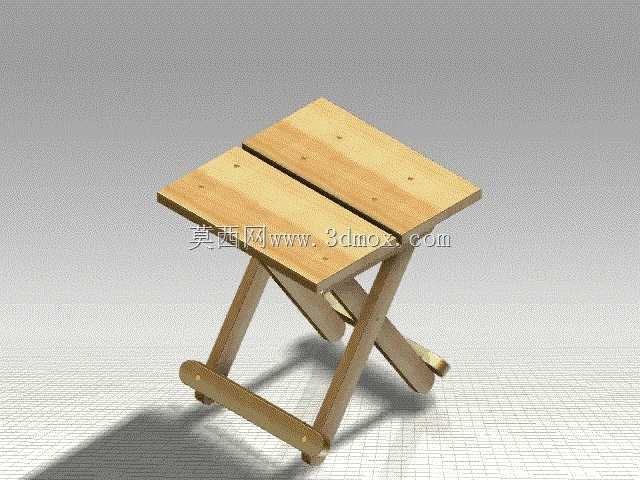

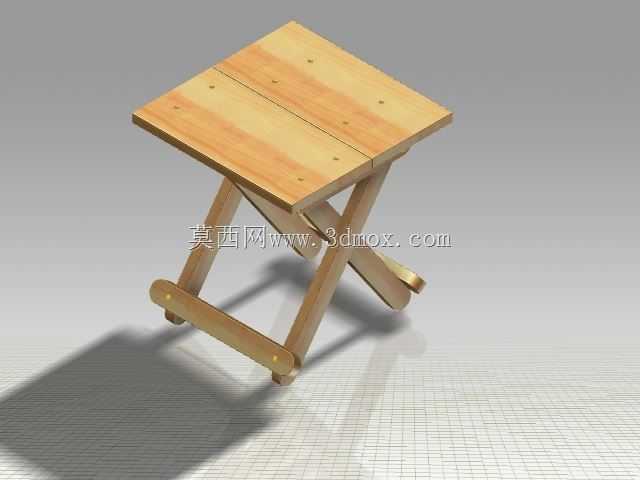

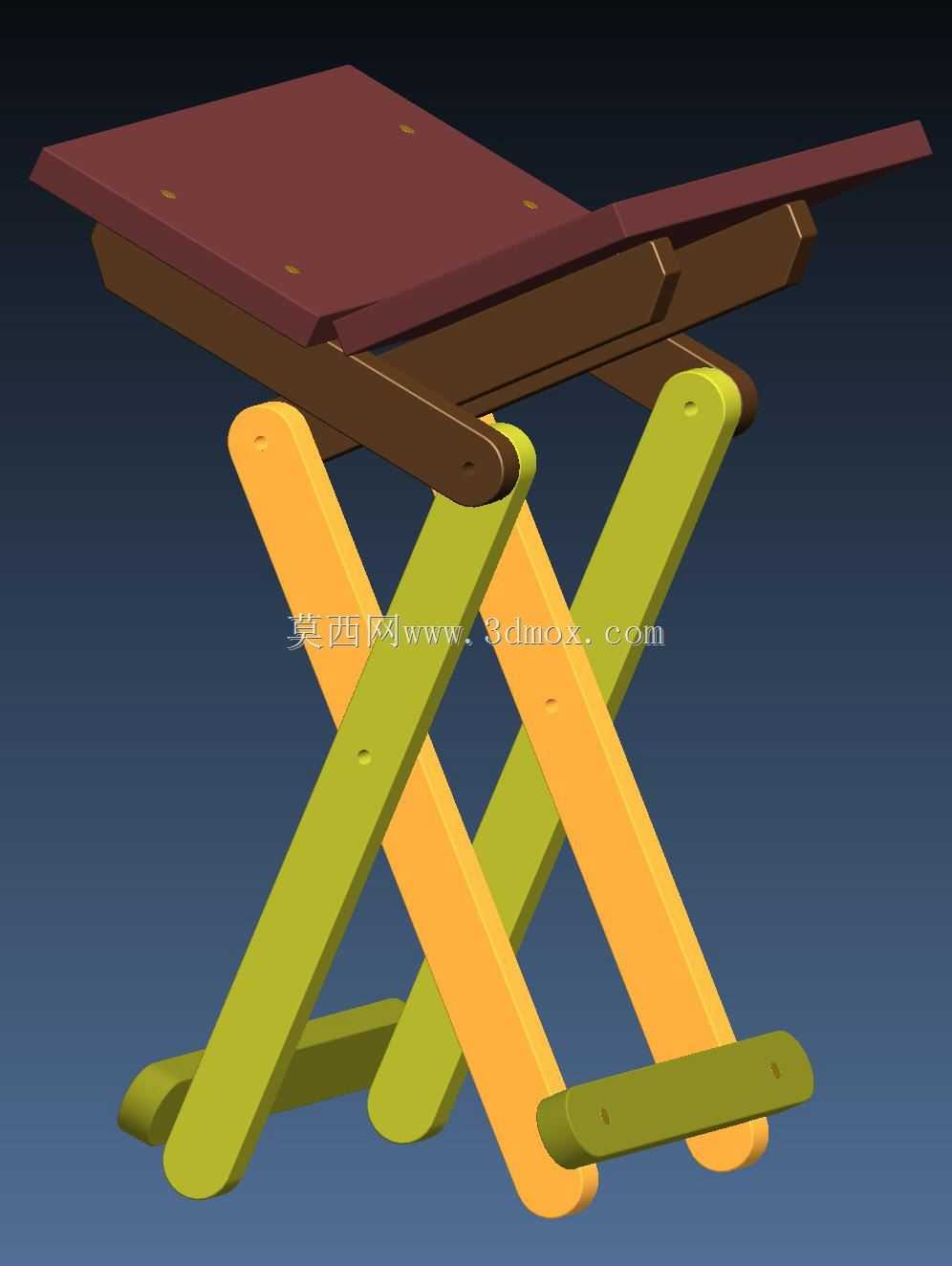

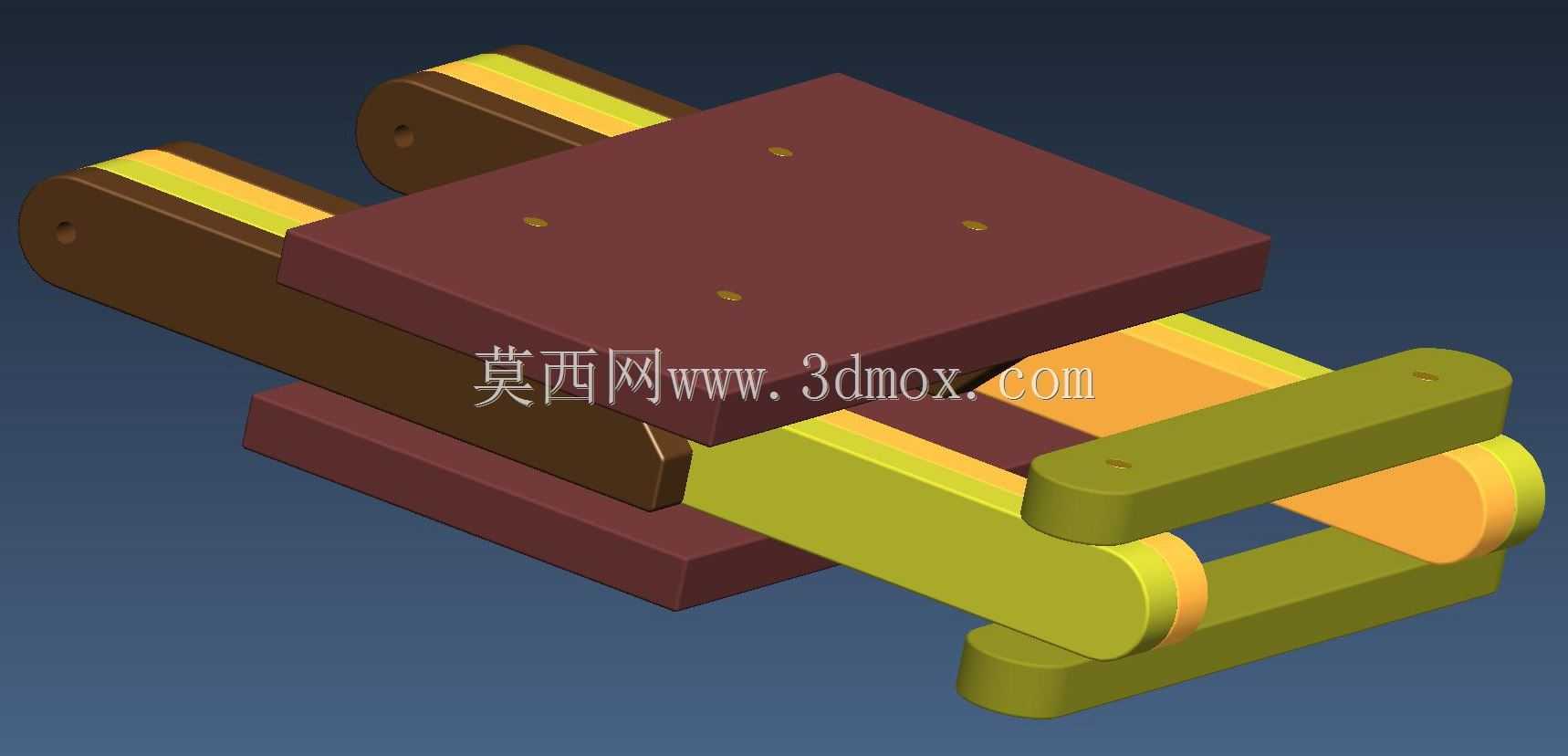

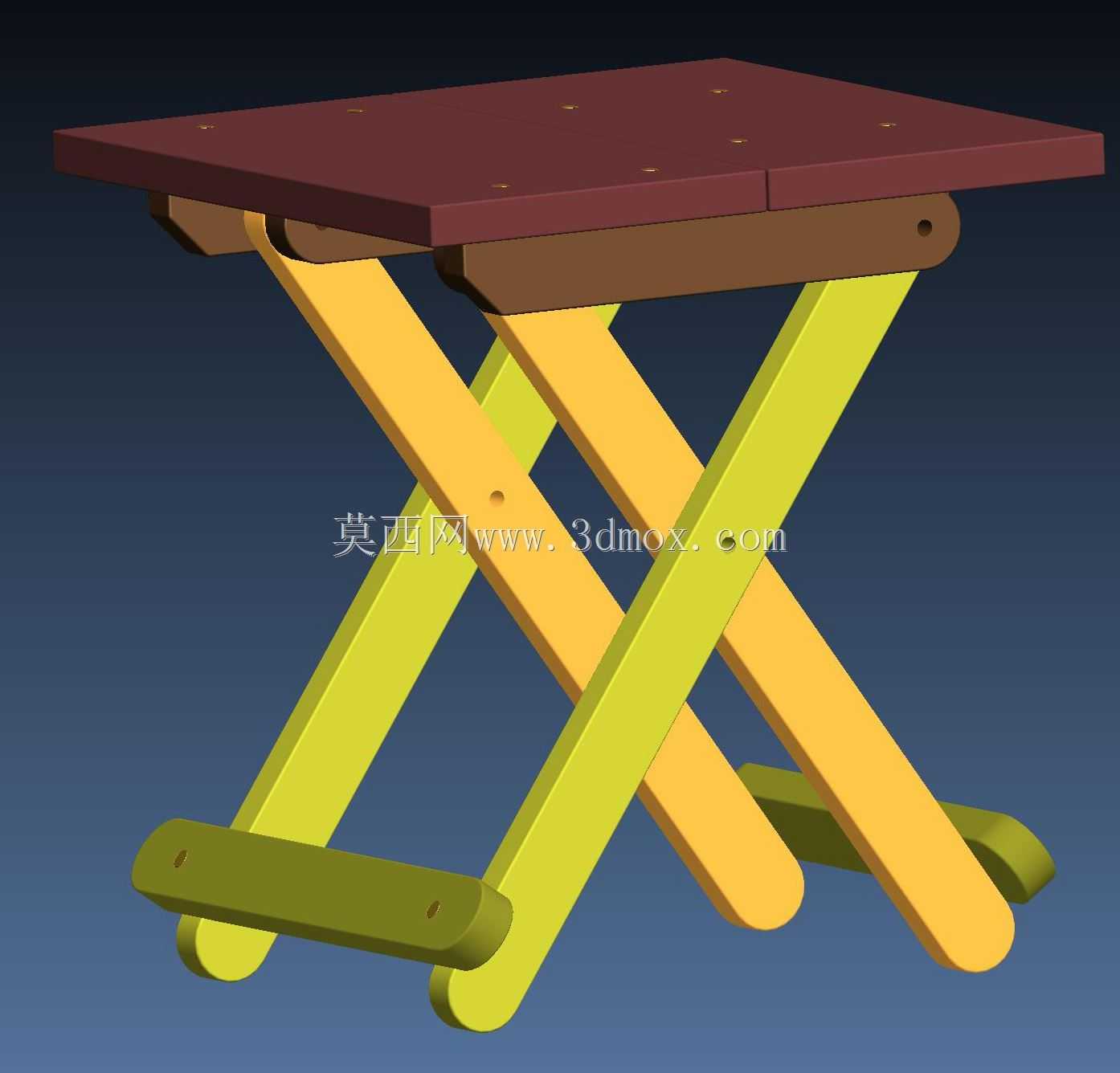

这款交叉折叠结构的小型桌具，核心面向户外露营、居家临时置物、小户型空间拓展等场景设计，整体采用剪叉式折叠支撑逻辑，无需额外紧固件即可完成展开与收纳状态的切换，适配多场景下的快速部署需求。从结构设计逻辑来看，桌板采用分体式拼接设计，两块桌板通过端部的铰接结构与支架上部连接，折叠状态下两块桌板可随支架收拢对齐，大幅缩减收纳后的整体体积，收纳后厚度仅为支架叠合后的尺寸，可轻松塞入车辆后备箱、居家储物柜缝隙等狭小空间，解决了传统固定桌具占用空间大、转运不便的痛点。支撑部分采用两组对称的交叉杆件作为主承重结构，杆件中部设置铰接转轴，展开时两组杆件绕转轴转动至X形支撑状态，下部的横向连接杆件作为落地支撑脚，同时起到限位作用，避免支架展开角度过大导致结构失稳；上部与桌板铰接的位置设置了限位凸台，当桌板展开至水平状态时，凸台与支架端面贴合，锁死桌板的转动自由度，保证使用过程中桌板保持水平，不会出现向下翻折的风险。从安装边界与尺寸适配角度来看，展开状态下桌板离地高度适配成年人坐于露营马扎上的使用高度，放置餐具、露营灯具、随身小件物品时无需过度弯腰，桌板的有效置物面积可满足2-3人同时放置餐食、饮品的需求；杆件的截面尺寸经过承重校核，在常规户外置物场景下，单桌可承载十余公斤的重物，不会出现杆件弯折、铰接处松脱的问题。结构设计上充分考虑了木质材料的加工特性，所有铰接孔位均采用同轴设计，加工时可一次装夹完成钻孔工序，降低生产加工的难度；杆件端部做了圆角处理，避免折叠操作过程中划伤使用者，同时减少木质构件的应力集中，提升反复折叠后的结构使用寿命。不同于常见的金属折叠桌，这款结构采用木质构件加工，整体重量更轻，且木质材质的触感更温和，不会在低温户外环境下出现金属构件冰手的问题，适配户外休闲场景的使用体验；交叉支架的受力传递路径清晰，桌板承受的竖向荷载通过上部铰接点均匀传递到四根斜向支撑腿上，再通过底部的横向撑杆分散到地面，即使在不太平整的户外草地、砂石地面上，也能通过微调支架的展开角度保持桌板的相对水平，具备不错的场地适配能力。
