可滑动旋转带缓冲功能悬挂铰链结构

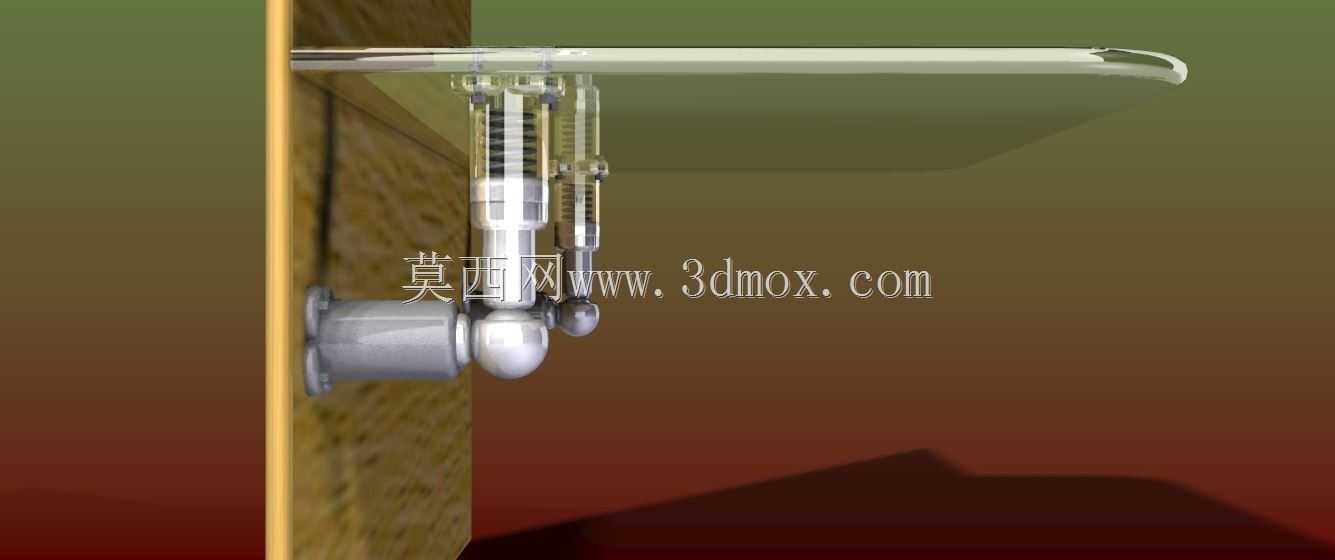

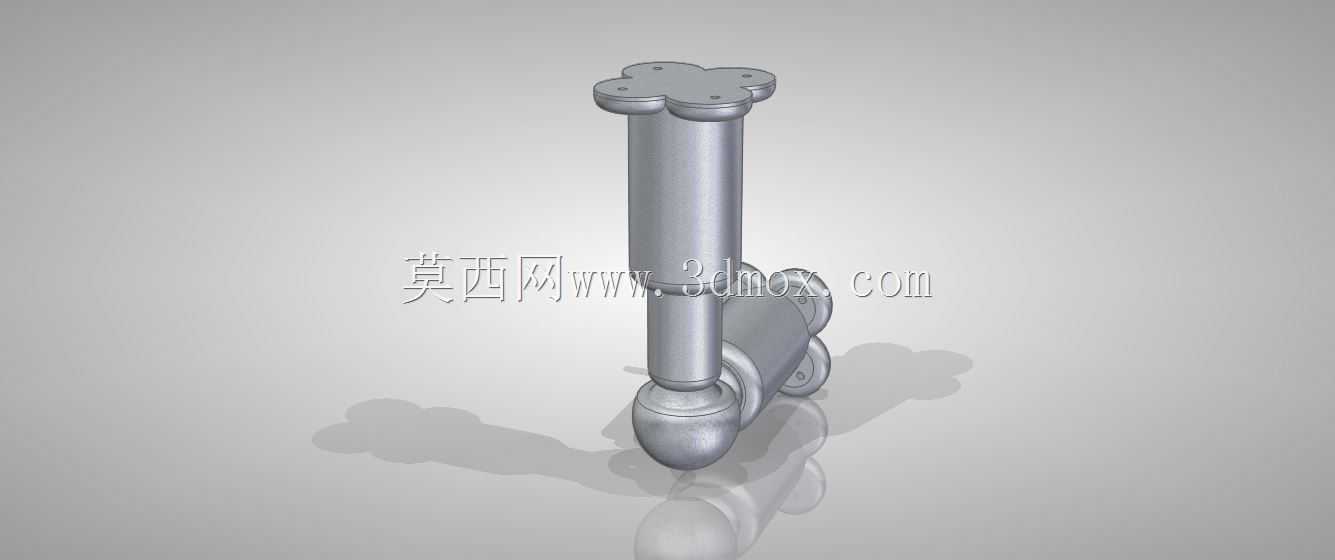

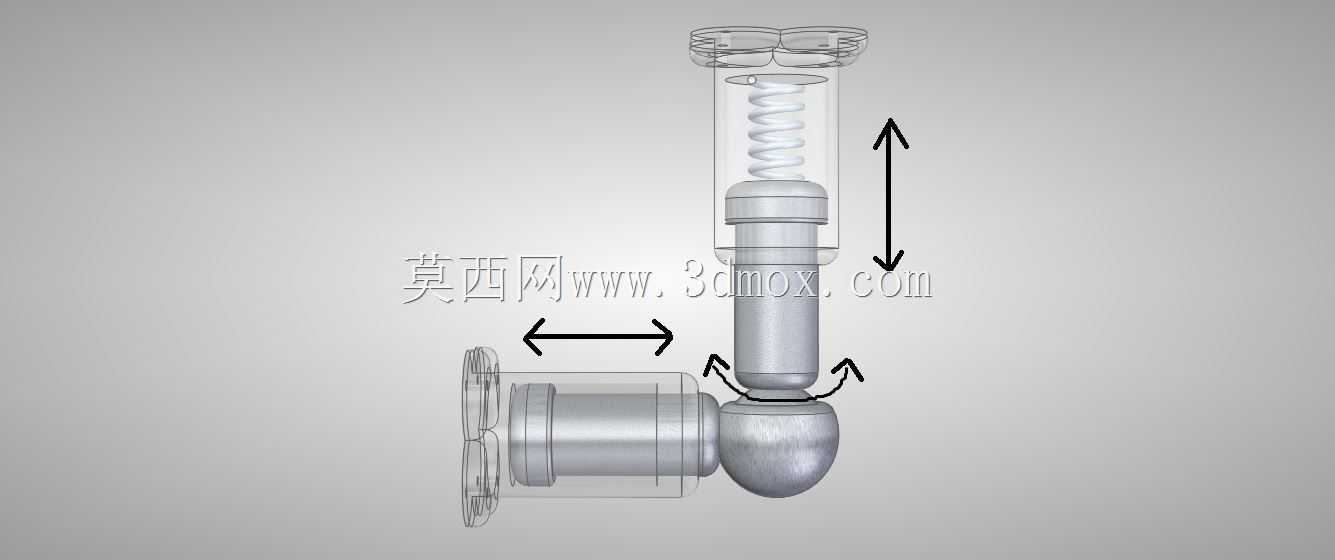

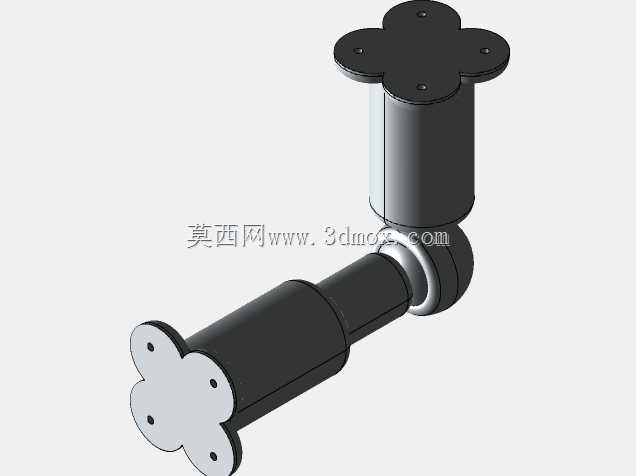

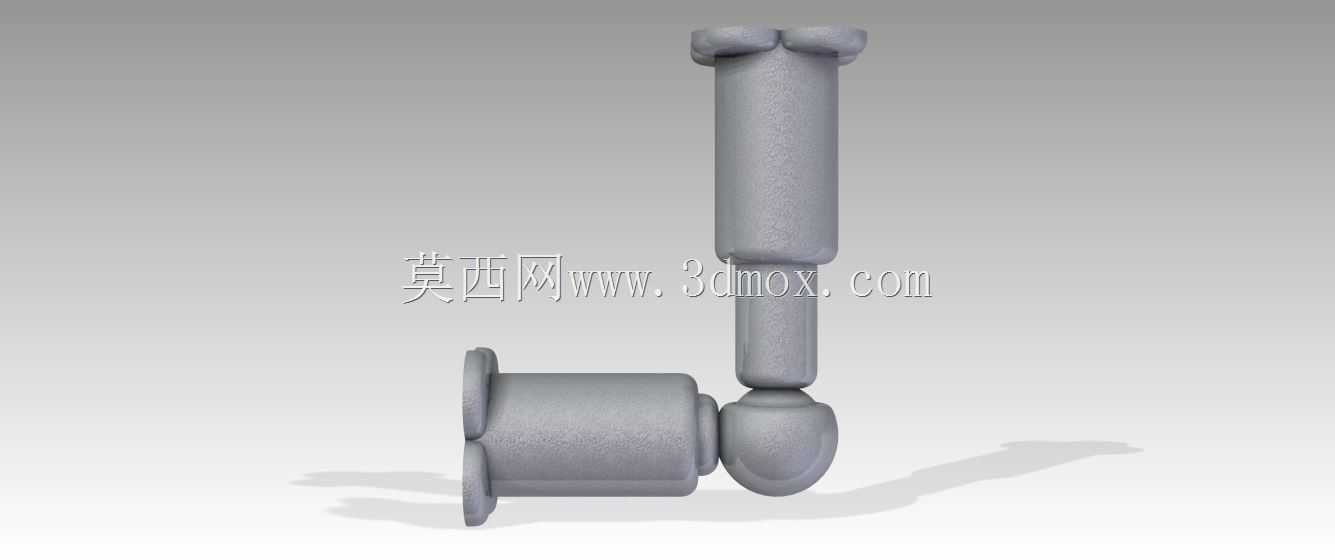

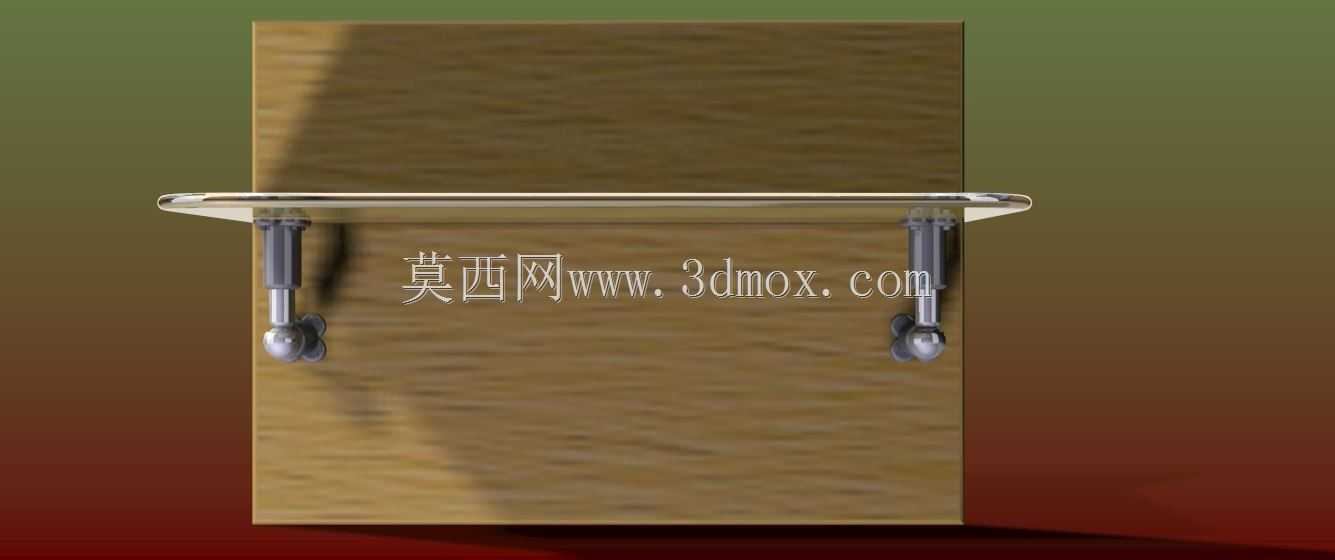

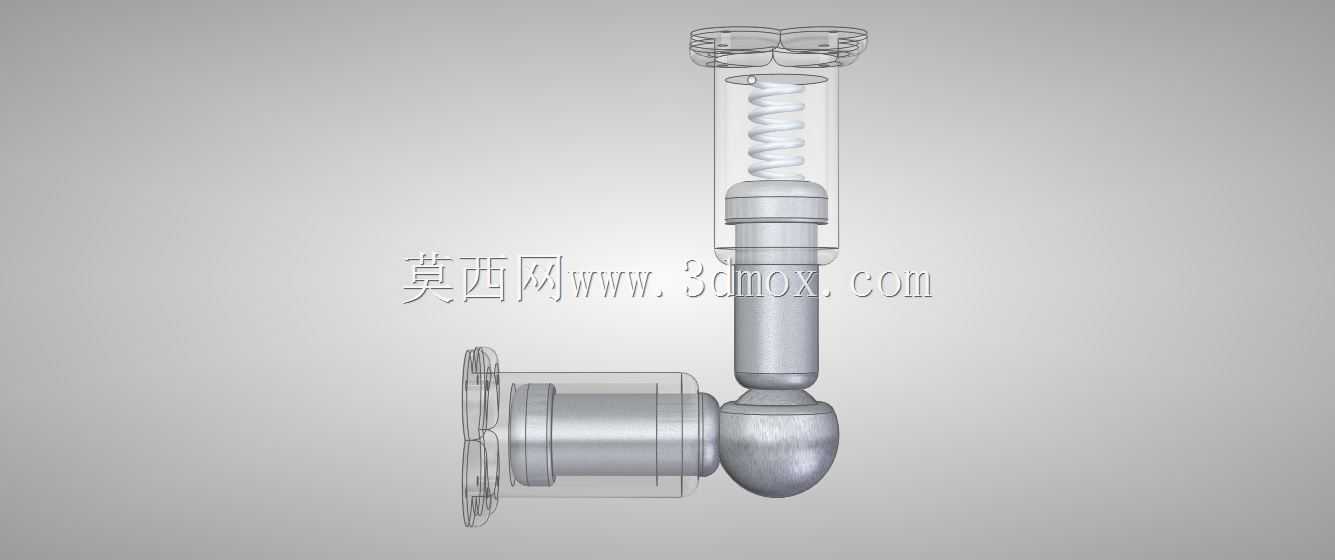

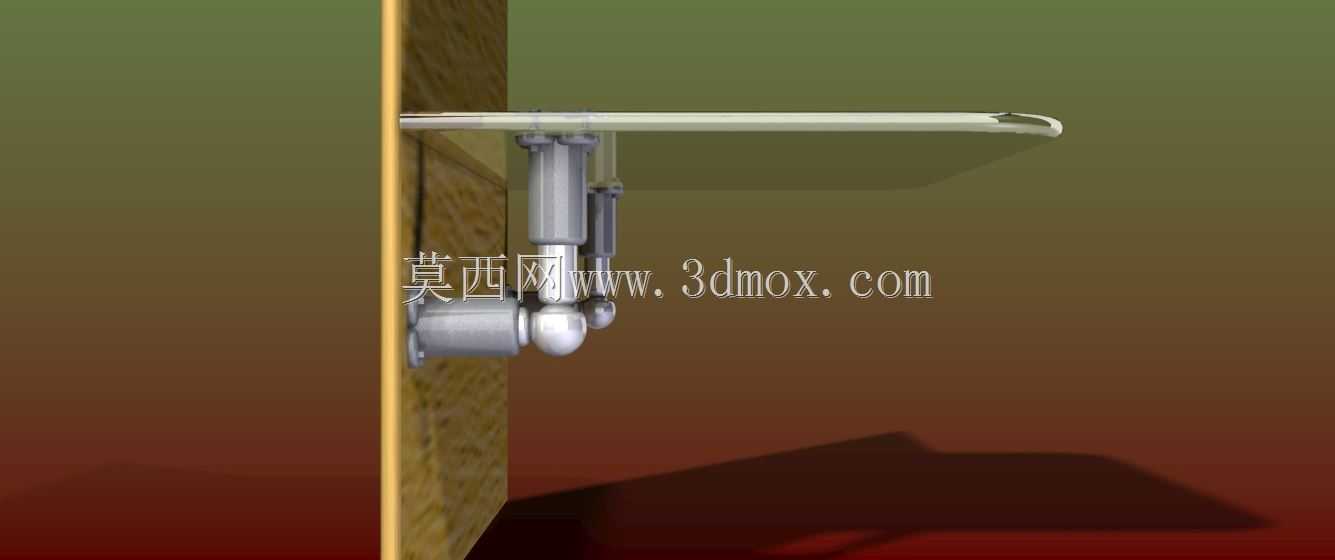

在展陈搁板、壁挂置物架、小型设备壁挂安装等场景中，普通固定式铰链无法适配安装后位置微调的需求，且搁板受意外冲击时易出现连接件断裂、搁板脱落的问题，这款悬挂铰链正是针对这类实际工况痛点设计的连接构件。从结构功能来看，该铰链集成了滑动与旋转双自由度运动副，安装完成后可沿预设导向方向小幅平移搁板，同时能绕铰接轴做一定角度的俯仰旋转，方便使用者根据实际摆放需求调整搁板的水平位置与倾斜角度，无需反复拆装固定件即可完成位置校准。其内部集成的弹性缓冲结构，是整个设计的核心亮点：当搁板上方突然出现冲击负载，比如重物意外掉落砸到搁板、搁板受外力猛压时，内置弹簧会快速触发形变吸能，抵消大部分瞬时冲击力，避免刚性连接的应力集中直接传递到墙面固定基座，既保护墙面安装孔不被拉扯开裂，也能防止搁板上的物品因刚性冲击滑落。设计层面充分考虑了一体化加工的可行性，整个铰链结构可通过3D打印一次成型，无需额外组装销轴、弹簧等零散配件，减少了装配工序带来的公差累积，也降低了小批量定制场景的加工成本。安装边界上，该铰链的固定基座采用壁挂式贴墙设计，基座贴合墙面的安装面预留了标准沉头固定孔位，可适配常见的膨胀螺丝、自攻螺丝安装，铰接端连接搁板的部位做了贴合搁板厚度的卡槽设计，安装时无需额外加工转接件即可直接卡入搁板预设的安装槽内，整体外露结构做了圆弧过渡处理，没有尖锐棱角，避免日常使用中磕碰划伤。从运动行程来看，其滑动行程控制在合理范围内，既满足微调需求，也不会因滑动量过大导致搁板失稳，旋转角度设置了机械限位，防止搁板过度倾斜造成物品滑落，弹簧的预紧力经过匹配调校，正常放置物品时不会触发缓冲形变，只有瞬时冲击力达到阈值时才会启动吸能，兼顾了日常使用的稳定性与过载场景的防护性。这类铰链尤其适合家用壁挂置物、商业展陈道具、小型壁挂设备的安装场景，相比普通固定式铰链，其可调性能大幅降低安装时的对位精度要求，缓冲结构则提升了整个壁挂系统的抗过载能力，延长连接件的使用寿命。
