八棱框架式多连杆伸缩联动演示结构

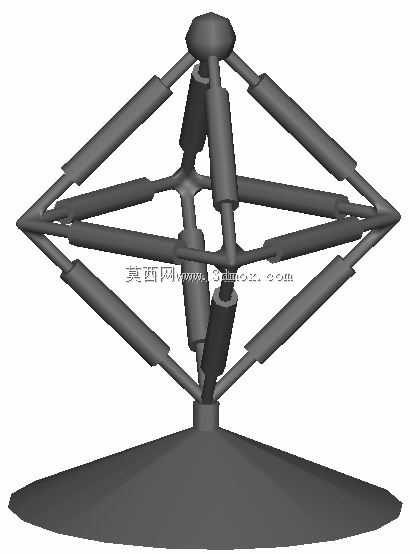

该结构属于多连杆空间联动演示类构件，核心采用正八棱对称框架布局，上下两端设置同轴定位基座，八组径向布置的连杆沿棱边方向排布，每组连杆配套直线滑动副实现长度方向的伸缩调节，中心设置竖向主轴作为联动基准，所有连杆的铰接端均与中心主轴的滑动套组连接，当中心主轴沿轴向做直线位移时，可同步带动八组连杆同步完成伸缩动作，最终实现整体框架的径向尺寸同步缩放，整体运动过程无卡滞、无运动干涉，各铰接点的转动自由度预留充足，可适配不同行程的伸缩需求。从应用场景来看，这类空间联动结构可作为科普教具用于机械原理教学，直观展示空间多杆同步联动的运动逻辑，也可经过载荷校核优化后，用于可变径支撑工装、自适应夹持机构的核心传动单元，或是作为小型展陈装置的动态伸缩骨架，搭配装饰外层实现形态动态变化的展示效果。设计过程中优先保证了结构的对称性，所有连杆的长度参数、铰接点位置均沿中心主轴周向均匀分布，避免运动过程中出现偏载卡滞，各滑动副的配合间隙预留了0.1-0.2mm的活动量，既保证运动顺滑，又不会出现过大的旷量影响运动精度。安装边界方面，底部基座为圆盘式结构，可通过螺栓直接固定在水平工作台面，顶部基座为半球形端盖，预留了外接负载的安装螺纹孔，整体收缩状态下径向尺寸可缩小至展开状态的40%，轴向高度随伸缩动作的变化量控制在总高度的15%以内，不会因伸缩动作出现过大的轴向窜动。各连杆采用等截面杆体设计，铰接端采用销轴连接，销轴与杆端孔的配合采用间隙配合，装配时可在铰接位置添加润滑脂降低转动阻力，长期运行也不会出现过度磨损。结构整体无复杂曲面构件，所有零部件均可通过常规机加工工艺制作，也适配3D打印快速成型制作演示样件，制作成本较低，装配流程简单，仅需按顺序将连杆与中心滑动套、上下基座铰接即可完成组装，无需复杂的调试工序。
