十字头双色防滑手柄螺丝刀结构设计

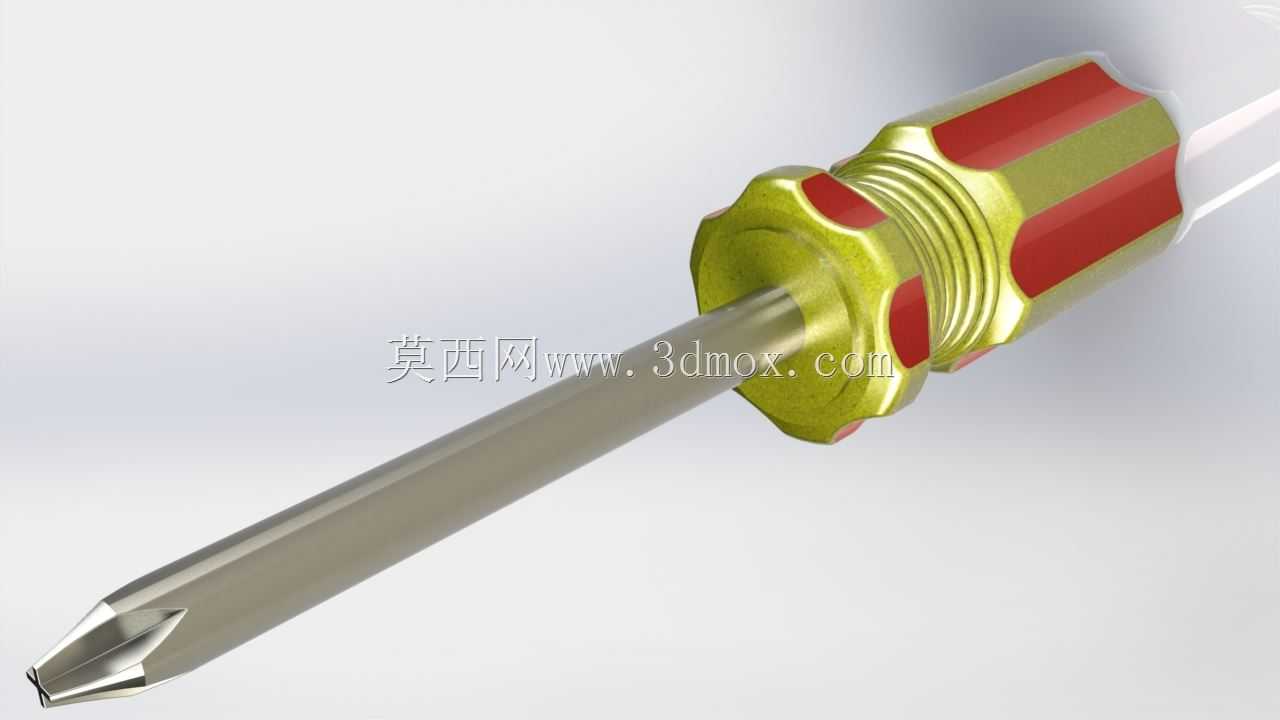

这款十字头螺丝刀的结构设计，核心围绕日常装配、设备维保场景下的高频使用需求展开，先从批头部分说起，十字槽啮合端做了精准的锥度匹配设计，能和GB/T 818、GB/T 819系列的十字槽机螺钉、自攻螺钉完全贴合，拧动过程中不会出现滑牙、跳头的问题，批头杆部采用等径圆杆结构，表面做了硬化处理，硬度控制在HRC55-60区间，既保证足够的抗扭强度，又避免硬度过高导致的杆部脆断问题，杆部和手柄的连接位置做了滚花压合结构，配合注塑包胶工艺，能承受最大12N·m的扭转力矩，不会出现杆部和手柄松脱转位的问题。再看手柄部分的设计，采用双色注塑结构，内部是高强度硬质工程塑料内芯，承担主要的抗扭载荷，外部包覆的软胶层做了六处对称的弧形凸起防滑纹，握持时手掌的受力点刚好落在软胶凸起位置，即使手上沾有少量油污、汗液，也能保持足够的握持摩擦力，不会出现拧动时打滑的情况，手柄尾部做了圆弧过渡处理，长时间顶压施力时不会硌伤掌心，手柄的直径控制在32mm，长度100mm，符合成年人手掌的握持人机工程尺寸，不管是快速拧动的旋腕操作，还是大扭矩施力的整手握持操作，都能找到舒适的施力角度。从安装边界来看，这款螺丝刀总长度控制在220mm，批头杆直径6mm，能深入深度不超过120mm的沉孔、狭窄装配空间内完成螺钉紧固作业，批头的十字头端做了圆角导向处理，对准螺钉槽时不需要刻意调整角度就能顺利卡入，能有效提升装配作业的效率。在实际应用场景中，这类螺丝刀覆盖了电子设备装配、五金家具组装、工业设备日常维保、家用日常维修等多个场景，设计时特意平衡了强度和握持手感，既不会因为杆部过细导致容易弯折，也不会因为手柄过粗导致小空间操作不便，手柄上的双色标识除了防滑作用，也能快速区分不同批头规格的螺丝刀，在多工具并行作业的工位上能减少工具挑选的时间。从建模逻辑上看，整个模型先从批头的十字啮合轮廓开始绘制，通过扫掠、拉伸做出杆部结构，再通过旋转做出手柄内芯的基础轮廓，之后通过阵列、切除做出防滑凸起的结构，最后通过曲面偏移做出外层软胶的包覆层，所有配合位置都做了0.1mm的过盈量模拟，还原实际生产中的压合装配状态，模型的曲面过渡都做了圆角处理，没有尖锐棱角，完全符合实际量产产品的结构特征。
