外六角全螺纹紧固螺钉结构设计

在各类机械装配、工装夹具搭建、五金结构连接场景中，外六角全螺纹螺钉是应用覆盖范围极广的基础连接件，从小型电子设备的壳体锁附，到大型工程机械的结构件拼接，都能见到这类紧固件的身影。这类螺钉的核心功能是通过螺纹副的咬合作用，将两个或多个带通孔的零部件紧密压合，实现可拆卸式的刚性连接，既可以承受沿螺杆轴向的拉力载荷，也能在配套防松结构的辅助下，承受一定程度的横向剪切载荷，适配多数静载、低频次动载的装配需求。

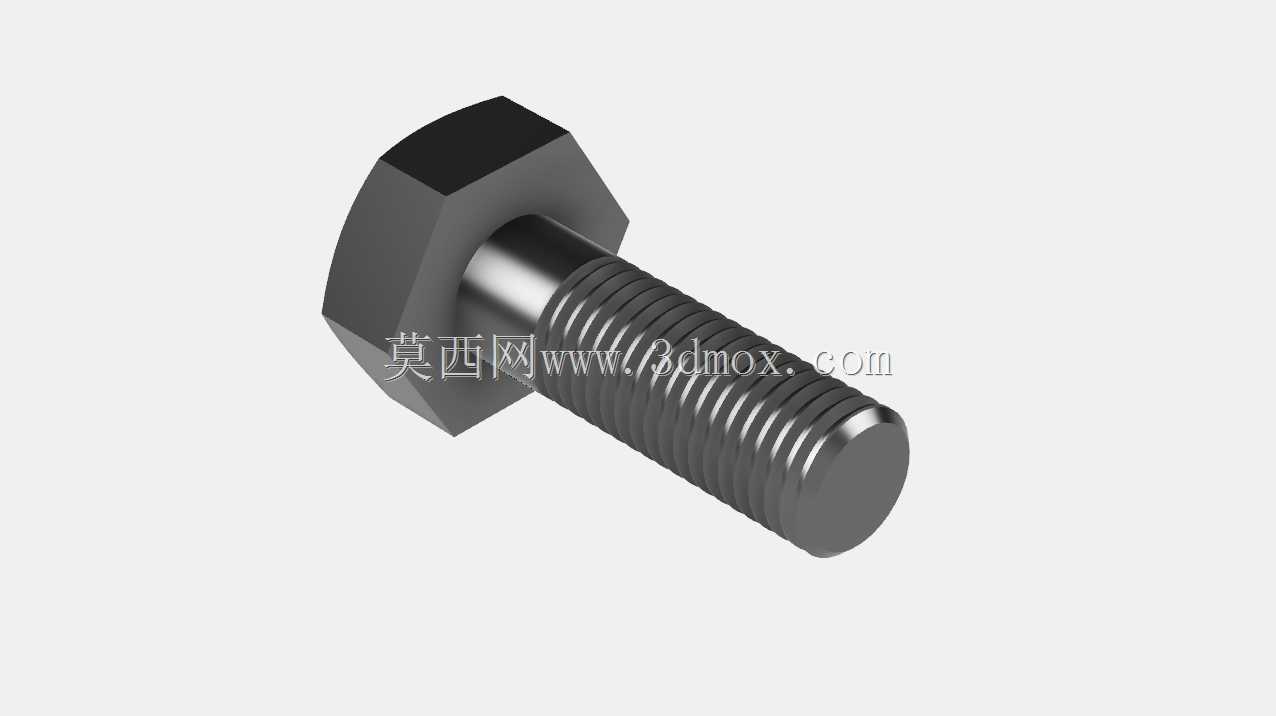

从设计逻辑来看，这款外六角螺钉的头部采用标准六角棱柱结构，对应的扳拧角度为60度，能够适配普通开口扳手、套筒扳手、活动扳手等多种常用装配工具，扳拧过程中受力面均匀，不容易出现打滑、棱角崩损的问题，即使在装配空间受限、无法实现整圈旋转的场景下，也能通过小角度反复扳动完成锁紧操作。螺杆部分采用全螺纹设计，相较于半螺纹螺钉，全螺纹结构的拧入深度调节范围更大，不需要严格控制被连接件的总厚度适配螺杆光杆段长度，在不同厚度叠层构件的连接场景中适配性更强，尤其适合被连接件厚度存在公差波动、需要灵活调整锁紧行程的装配工况。

螺纹段的牙型采用通用公制三角螺纹设计，牙型角60度，牙根处做了微小圆弧过渡处理，能够有效降低螺纹根部的应力集中系数，避免在承受交变拉力时出现牙根断裂的失效问题。螺杆末端采用平端倒角设计，既可以在拧入螺纹孔时起到导向作用，避免首圈螺纹错牙导致的乱牙问题，也不会像锥端螺钉那样对被连接件的贴合面造成压痕损伤，适合需要频繁拆装、对被连接件表面完整性有要求的装配场景。

从安装边界来看，这类螺钉的安装需要预留对应六角头的扳手操作空间，头部对边尺寸决定了扳手的最小回转空间需求，设计装配结构时需要在螺钉头部周边预留足够的操作间隙，避免扳手无法卡入头部完成锁紧。螺杆的公称直径决定了配套预制通孔的直径范围，通孔直径通常比螺杆大0.2-1mm，根据装配精度要求调整，过大的通孔会降低连接的同轴度，过小则容易出现螺杆卡滞、穿装困难的问题。螺纹旋合长度需要根据被连接件的材质调整，针对铝、塑料等低强度材质，需要适当增加旋合长度来提升螺纹副的承载能力，避免螺纹滑牙失效；针对钢、铸铁等高强度材质，旋合长度达到螺杆公称直径的1-1.5倍即可满足常规承载需求。

在实际选型应用中，这类全螺纹外六角螺钉常搭配平垫圈、弹簧垫圈使用，平垫圈可以增大螺钉头部与被连接件的接触面积，降低接触面的压应力，避免锁紧时头部压伤较软材质的工件表面；弹簧垫圈则可以提供持续的轴向张紧力，在振动工况下抵消螺纹副之间的间隙，降低螺钉自行松脱的概率。需要注意的是，在有强振动、冲击载荷的应用场景中，仅靠弹簧垫圈无法完全满足防松需求，还需要配合螺纹胶、防松铁丝、双螺母锁紧等结构，进一步提升连接可靠性。
