吊扇电机端盖外壳钣金结构设计

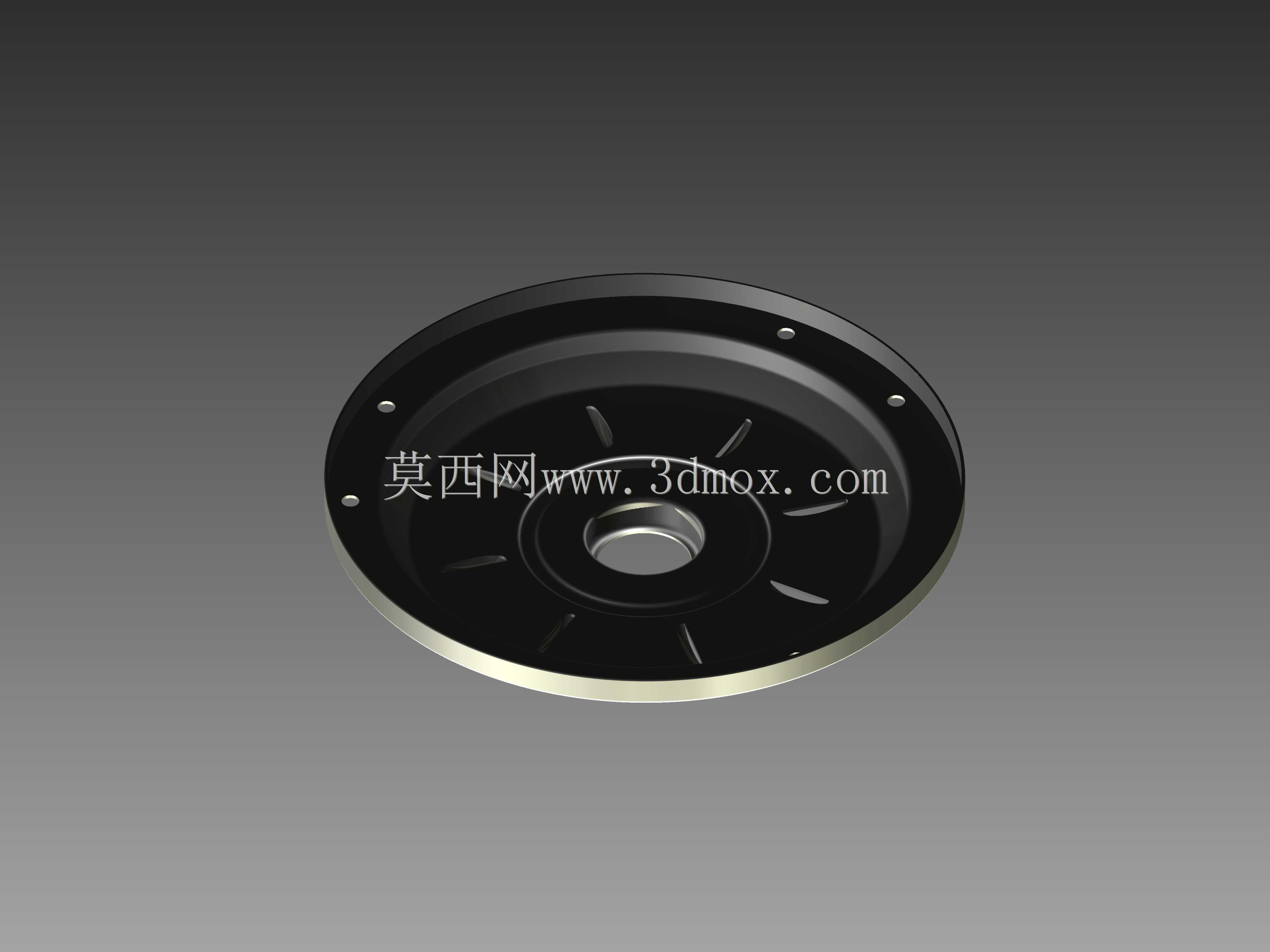

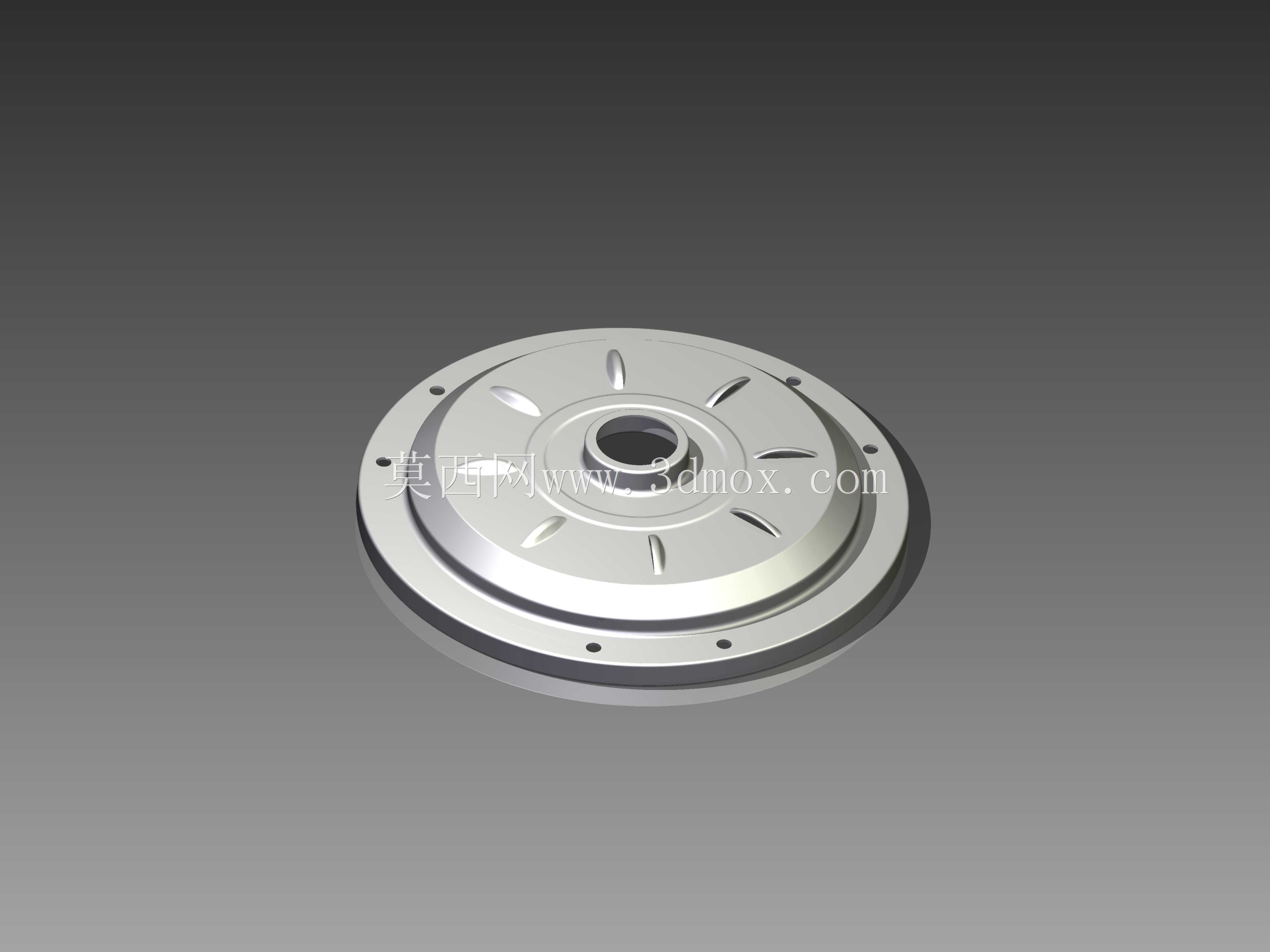

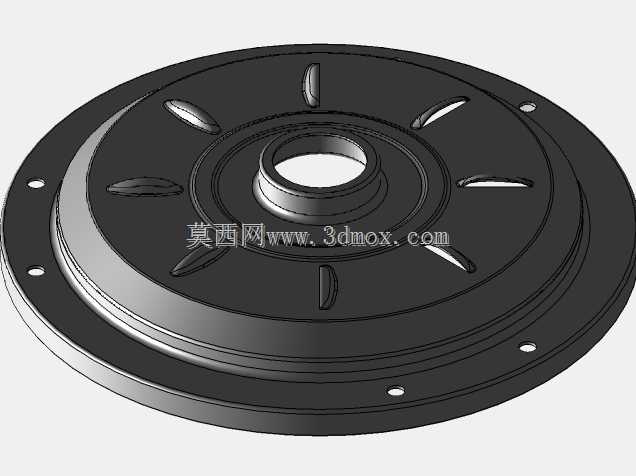

这款吊扇电机端盖外壳，是家用及商用吊扇动力单元的核心防护承载构件，日常应用场景覆盖住宅客厅、宿舍、厂房车间、商超公共区域等各类需要顶部送风的空间，直接承担电机本体防护、安装定位、转动部件承载的多重作用。从结构功能来看，该端盖作为吊扇电机的上安装基座，中心预留的轴孔用于匹配电机定子轴的穿装定位，周向均匀分布的多个安装小孔，分别对应电机定子组件的螺丝固定位、以及上部吊挂件的连接点位，确保电机运转时整体结构不会出现偏心晃动。端盖盘面的放射状加强筋并非装饰结构，是在薄板钣金基础上提升整体刚性的关键设计，能抵消电机长期运转产生的径向振动，避免薄钢板出现共振异响，同时筋条的排布也能辅助电机工作时的热量散出，避免封闭腔体内热量堆积加速绕组老化。设计过程采用逆向重构思路，基于量产成熟吊扇的实物端盖进行测绘建模，完全匹配现有钣金冲压工艺的加工逻辑，整体采用圆形盘式拉延结构，外缘的翻边结构一方面提升端盖边缘的结构强度，避免加工及安装过程中出现边缘变形，另一方面可与电机下机壳实现扣合定位，减少装配时的对位调整工作量。从安装边界来看，端盖的盘面直径匹配常规家用吊扇的电机外径尺寸，中心轴孔的公差带按照过渡配合设计，既保证定子轴安装时不会出现松旷，也不会因为过盈量过大导致装配时压装损伤壳体。周向安装孔的孔位同轴度控制在合理公差范围内，确保装配后电机转子与定子的气隙均匀，避免出现扫膛故障。冲压工艺层面，该零件的成型工序包含落料、首次拉延、二次整形、冲孔、翻边、表面处理多道工序，建模过程中充分考虑了钣金冲压的拔模斜度、圆角过渡要求，所有转角位置都预留了符合冲压加工的圆角半径，避免出现应力集中导致的冲压开裂问题，同时盘面的加强筋深度控制在板材延展率允许范围内，不会出现拉伸破裂的加工缺陷。该结构可直接适配现有吊扇电机的装配体系，不需要额外调整上下游零部件的尺寸，可直接用于冲压模具的开发设计，也可作为同类型盘式电机端盖的结构设计参考，帮助设计人员快速掌握薄板类电机防护壳体的设计要点，平衡结构刚性、加工成本与装配便利性三者的关系。
