金属带料连续级进冲压加工模具结构

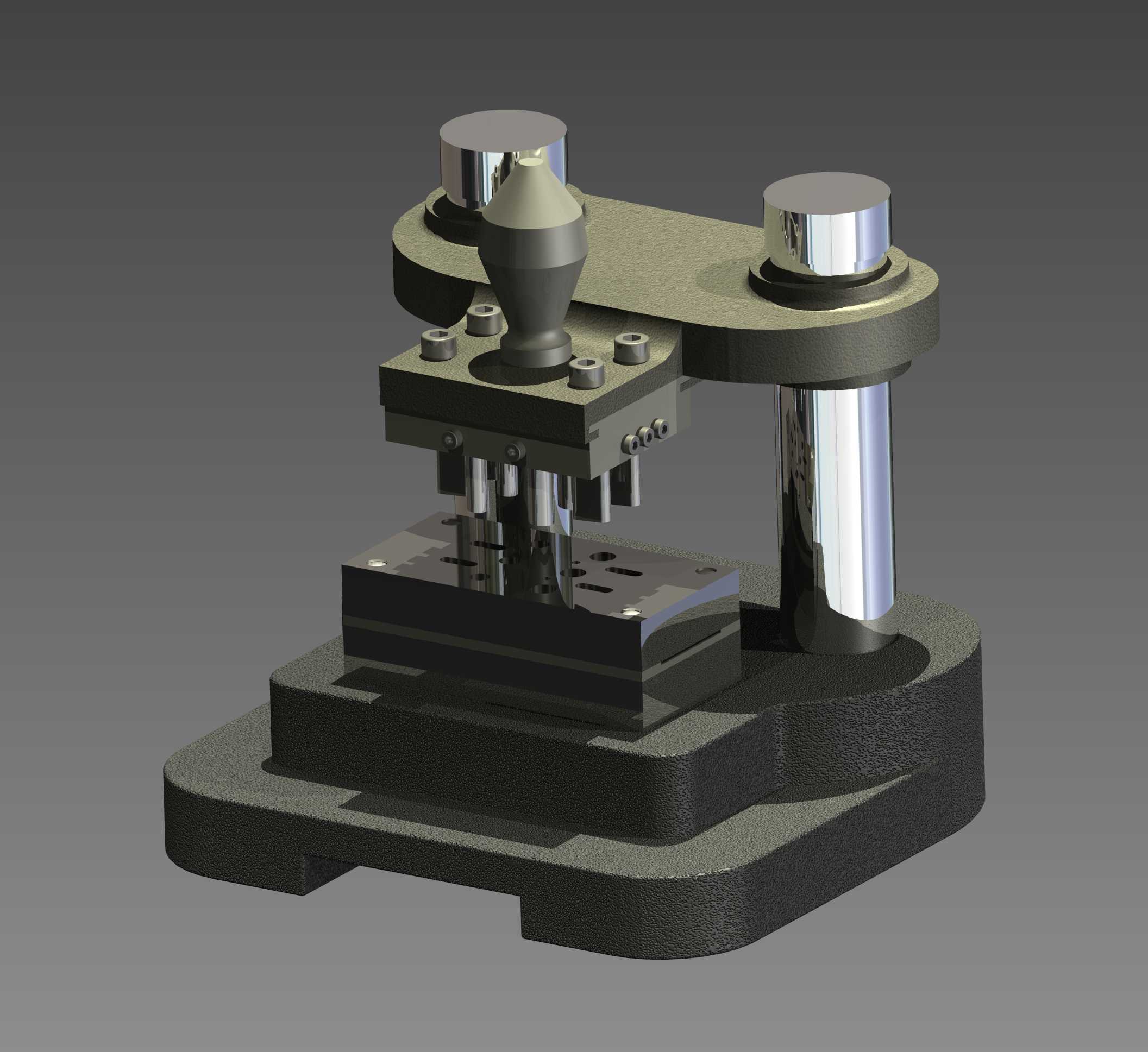

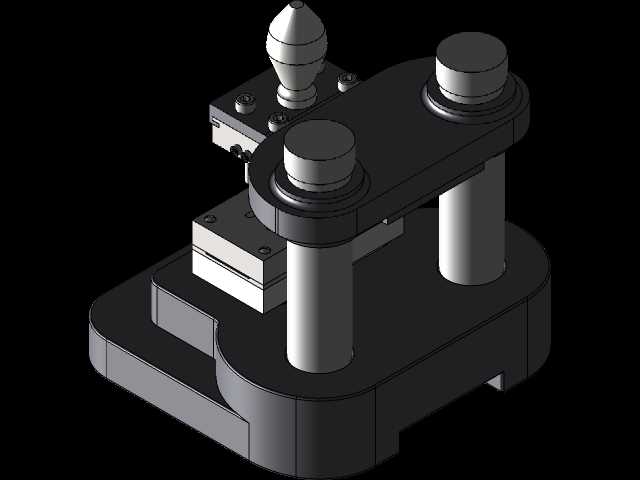

这款级进冲压模具主要面向金属薄板带料的连续批量冲压加工场景，在五金零部件、电子接插件、小型金属结构件的量产产线中承担核心成型工序，能够在单台压力机的单次行程内，通过多工位同步作业完成冲裁、折弯、成型、落料等多道工序，大幅减少单工序模具的周转成本与多次定位误差，适配大批量连续化的冲压生产需求。模具整体采用经典的后侧导柱模架结构，两根高精度导柱搭配导套实现上下模的精准导向，合模过程中导向间隙均匀稳定，能够长期承受高频次的冲压往复载荷，避免上下模错位啃模的问题，有效延长模具整体使用寿命。上模部分集成了多组不同功能的凸模组件，对应不同工位的加工需求，从初始的导正定位、废料冲裁，到中间的工位成型，再到末端的成品落料，各工位沿送料方向依次排布，带料沿导料板送入模具后，通过步距定位结构实现精准送进，每一次冲次即可完成一个完整成品的加工，生产效率远高于单工序冲压模具。下模部分对应设置了凹模镶块、卸料板与顶出结构，卸料板采用弹性卸料设计，冲压完成后能够顺畅将带料从凸模上卸下，避免带料随凸模上行产生变形，保证送料过程的顺畅连续。模具的安装边界适配常规开式可倾压力机的工作台面尺寸，模柄采用标准规格设计，能够直接与压力机滑块的模柄孔配合安装，上下模座的安装槽位与压板固定位置符合通用冲压设备的装夹规范，无需额外改制即可快速完成装夹调试。设计过程中充分考虑了冲压作业的受力均衡性，各工位的冲裁力、成型力沿模架中心对称分布，避免偏载导致的导柱磨损与模架变形，同时易损的凸模、凹模部件均采用镶块式设计，后续维护时仅需更换磨损的镶块即可，无需整体报废模架，有效降低长期使用的维护成本。模具的成型工位针对薄金属板材的成型特性做了间隙优化，冲裁工位的凸凹模间隙匹配常见冷轧钢板、镀锌钢板的冲裁需求，成型工位的圆角参数经过合理设置，避免冲压过程中出现板材拉裂、起皱等成型缺陷，保证冲压成品的尺寸精度与外观质量，能够稳定满足中小尺寸金属冲压件的批量生产要求，在五金加工、电子零部件制造等领域有着广泛的适配性。
