快装式杠杆压紧快门锁结构设计

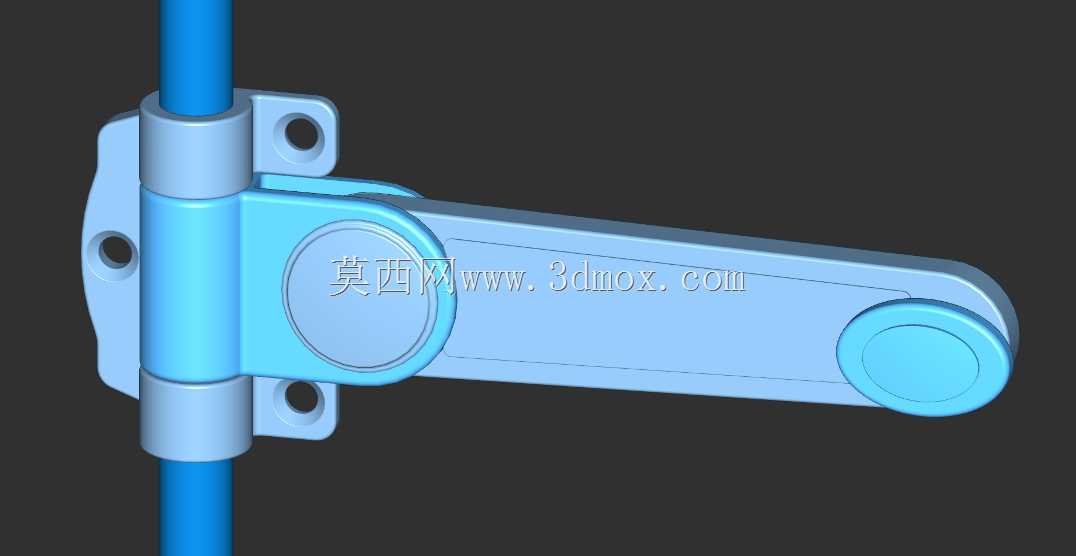

这类快门锁常应用在需要频繁启闭、快速锁紧的工业设备舱门、防护栏检修门、小型设备翻盖以及工装夹具的快速压紧场景中，相比传统螺纹旋紧锁具，它的操作行程更短，单次扳动即可完成锁紧或解锁动作，能大幅降低操作人员的启闭动作耗时，在需要高频次开合的工位上，能有效减少辅助操作时间占比。从结构设计来看，这款锁采用杠杆增力原理，锁体主体通过底座的三个安装孔固定在安装基体上，穿装在固定座内的蓝色杆件作为锁止的受力轴，扳动长条形锁臂时，锁臂上的圆弧凸轮面会压紧杆件表面，利用凸轮的过中心自锁特性实现锁止，不会因为设备运行的振动出现自行松脱的情况，锁臂末端的圆形凸起是操作施力位，表面做了圆弧过渡处理，避免操作时划伤操作人员手部。设计过程中优先考虑了安装的适配性，固定座的安装孔采用长圆孔与圆孔组合的排布方式，允许安装时存在小范围的位置偏差，降低安装面的加工精度要求，不需要在安装基体上做高精度的孔位加工就能完成装配。锁体的转动配合部位都做了等壁厚的加强结构，在频繁扳动的受力位置增加了局部厚度，避免长期反复受力出现断裂变形，锁臂与固定座的铰接部位采用同轴的圆柱配合，配合间隙控制在合理范围，既不会因为间隙过大出现锁止晃动，也不会因为间隙过小出现卡滞。安装边界方面，锁体固定后锁臂的转动扫掠区域需要预留足够的空间，避免周边的结构件干涉锁臂的扳动行程，穿装的杆件直径需要与固定座的内孔尺寸匹配，杆件的表面粗糙度建议控制在Ra3.2以内，保证凸轮压紧时的摩擦力稳定，同时减少长期摩擦带来的磨损。在实际选型使用时，需要根据舱门的压紧力需求确认锁的安装数量，单锁的压紧力可以满足常规小型舱门的密封压紧需求，如果是带有密封胶条的舱门，可以根据胶条的压缩反力调整锁的布置间距，保证整个密封面的压紧力均匀。锁体的外露棱边都做了倒圆角处理，没有尖锐的凸起，符合工业设备的安全设计要求，长期使用过程中不需要额外添加润滑，配合面的磨损量极小，能适应多粉尘、轻度潮湿的工业车间环境，不会因为粉尘堆积出现锁止动作卡滞的问题。
