啮合式传动直齿圆柱齿轮组结构设计

项目分类:3D模型 发布时间:2021-09-07 ID:267802
  • 啮合式传动直齿圆柱齿轮组结构设计
  • 啮合式传动直齿圆柱齿轮组结构设计

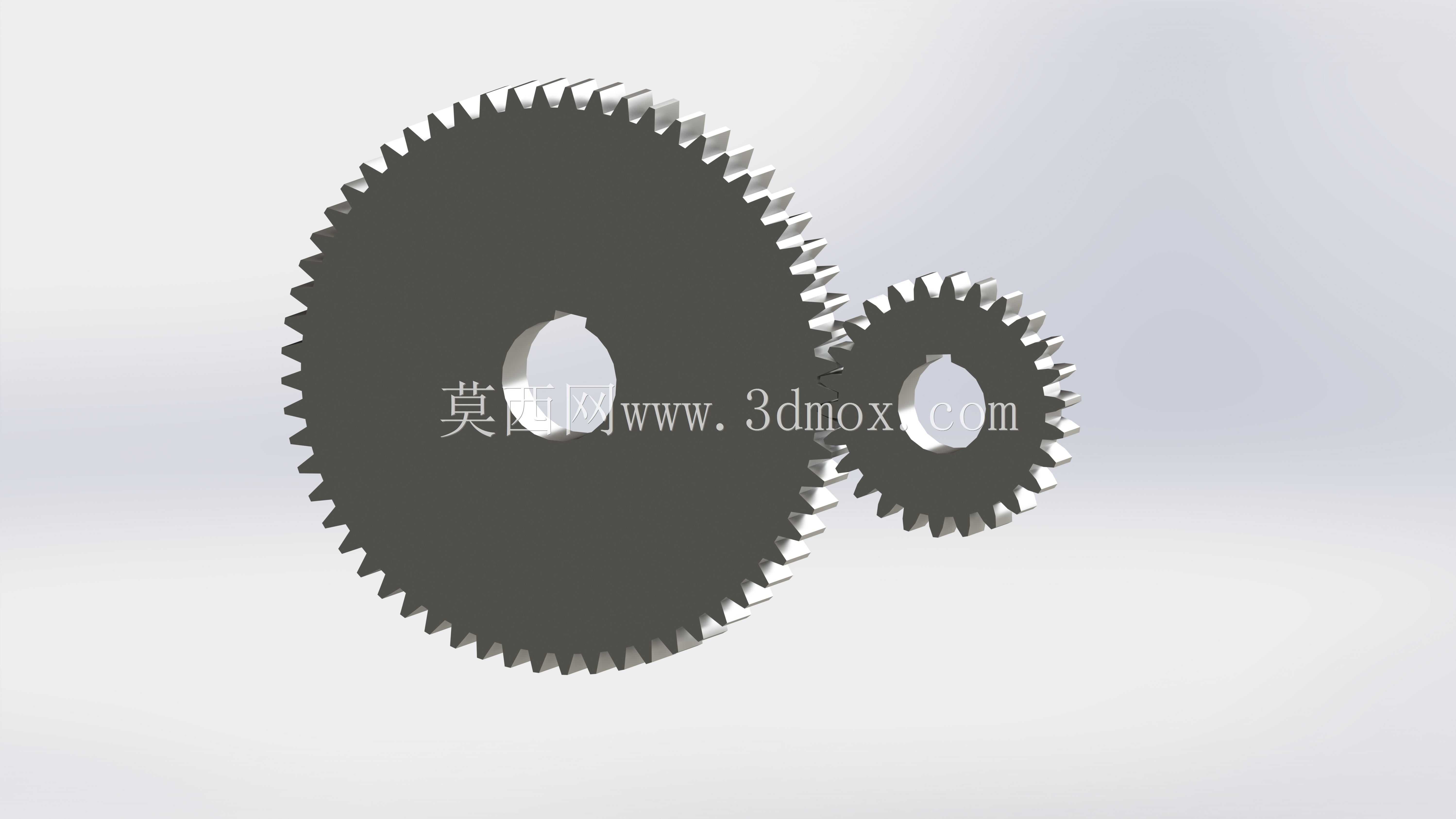

这套啮合齿轮组的设计,最初是针对小型输送线的动力传递需求做的适配,日常在轻工包装、小型物料输送设备里,这类定传动比的齿轮啮合结构应用极广,核心作用是把电机输出的转速按固定比例降下来,同时放大输出扭矩,匹配末端执行机构的负载需求。设计初期先核算了传动比参数,大小两个齿轮的齿数比按照输送线的额定运行速度做了匹配,避免出现传动比偏差导致的线速度不达标问题,齿形选用标准渐开线直齿,加工难度低,普通滚齿机就能完成加工,后期维护更换配件也容易采购,不用定制特殊齿形的备件。从安装边界来看,大齿轮中心的键槽尺寸按照常规输出轴的直径做了适配,采用平键连接的方式,能保证传动过程中不出现轴与齿轮的相对滑动,小齿轮的安装孔匹配驱动端的轴径,两个齿轮的中心距严格按照齿顶隙、齿侧隙的标准值做了校核,安装时只要保证两轴平行度在公差范围内,就能平稳啮合,不会出现卡滞、偏磨的问题。实际运行中,直齿轮的啮合是沿齿宽方向全线接触,传动效率能达到九成以上,没有斜齿轮的轴向力问题,对应的支撑轴承不用承受额外轴向载荷,能降低轴承选型成本,也简化了安装座的结构设计。齿宽的尺寸是按照传递的额定扭矩核算的,保证齿面接触强度、齿根弯曲强度都能满足长期满负载运行的要求,不会出现断齿、齿面点蚀过早失效的问题。设计过程中特意做了齿顶倒角处理,避免啮合起始阶段的刚性撞击,降低运行噪音,也能减少安装时两齿轮对位的难度,哪怕中心距有微小的安装误差,倒角结构也能引导轮齿顺利滑入啮合位置。这类齿轮组除了输送设备,在小型机床进给机构、自动化设备的动力分配单元里也能通用,只要安装空间的中心距、轴径参数匹配,就能直接替换使用,不需要重新做齿形设计。建模的时候严格按照渐开线齿形的生成逻辑做了参数化建模,齿廓曲线没有做近似简化,能直接导出工程图用于生产加工,每个轮齿的齿距误差、齿形公差都在标准公差范围内,装配后做啮合干涉检查,没有出现轮齿碰撞的问题,转动过程全程顺滑,没有卡滞点。
