嵌入式磁吸柜门闭合锁扣结构

日常做柜体类设备结构设计时，柜门的闭合固定是很容易被忽略但直接影响使用体验的细节，这款磁吸式柜门锁扣，就是针对内嵌式安装场景设计的闭合固定件，多用于各类电控柜、设备防护柜门、小型储物柜体的门体闭合定位。从实际使用场景来看，这类锁扣不需要额外设置外露的把手或者锁孔，依靠磁吸力实现门体的吸合固定，开合过程没有机械卡扣的硬摩擦，长期使用不会出现卡扣磨损导致的松动问题，尤其适合需要频繁开合、对外观整洁度有要求的设备柜门。

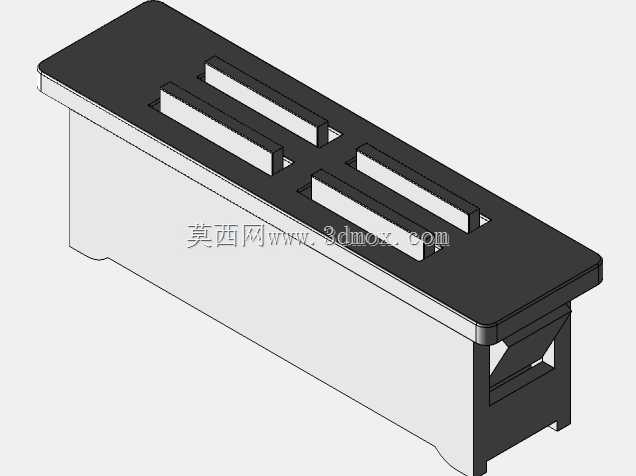

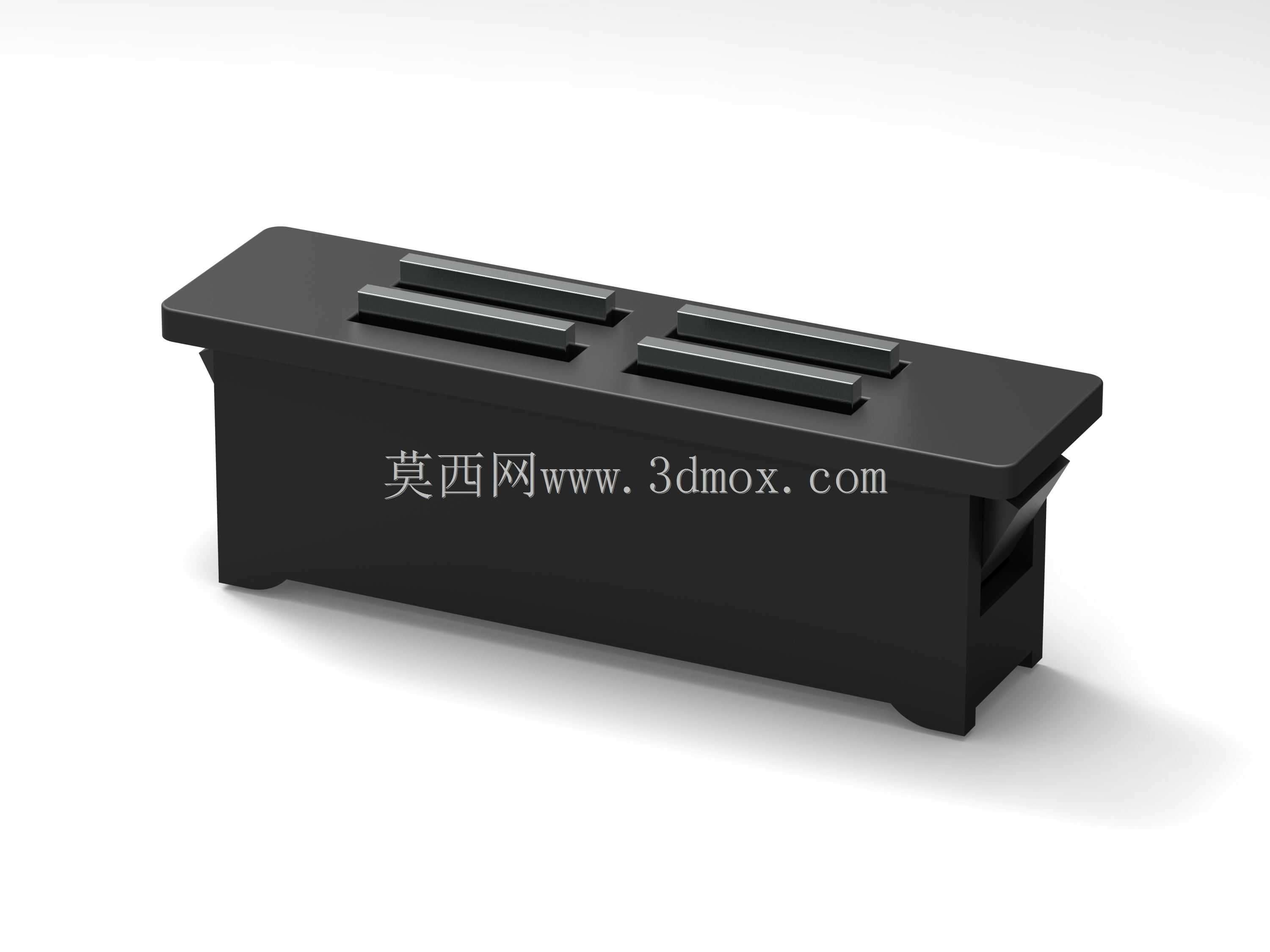

从结构设计思路上，这款锁扣采用了埋入式安装的结构，主体为矩形沉台设计，安装时可以直接嵌入预先在柜体门框或者门体上开出的对应尺寸槽位内，顶部的凸缘刚好卡在安装槽的端面，不需要额外打过多固定孔，安装后整体表面和安装面齐平，不会突出柜体表面造成磕碰或者勾挂。锁扣内部集成了两组磁吸组件，对应位置的门体上只需要安装配套的磁吸贴片，就能实现稳定的吸合，磁吸力度经过匹配，既可以保证门体在常规震动、轻微外力下不会自行弹开，也能保证人员手动开门时不需要施加过大的力，开合手感顺畅。

从安装边界来看，这款锁扣的主体为长方体结构，安装槽的开孔尺寸需要匹配主体的长宽尺寸，预留0.1-0.2mm的安装间隙方便推入，深度方向要保证主体完全嵌入后顶部凸缘和安装面贴合，不会出现凸起或者凹陷。锁扣的磁吸作用面在顶部的两组凸条位置，安装时要保证磁吸面和门体上的吸合片平行对齐，偏移量不能超过2mm，否则会导致吸合力不足，出现门体闭合不严的问题。和传统的机械弹簧卡扣相比，这款磁吸锁扣没有活动的机械弹片结构，不存在弹簧疲劳失效、弹片卡滞的问题，在多粉尘、有一定湿度的车间环境下也能稳定工作，不需要定期加注润滑或者清理卡扣缝隙的积尘，后期维护成本很低。在做三维建模选型时，可以直接将该模型嵌入柜体装配体中，提前预留好安装槽位，核对磁吸组件的对位尺寸，避免后期生产时出现安装干涉、吸合错位的问题，也可以根据实际柜体的门板厚度、开合频率需求，调整磁吸组件的磁力参数，匹配不同的使用场景。
