160mm固定式重载拨叉脚轮结构设计

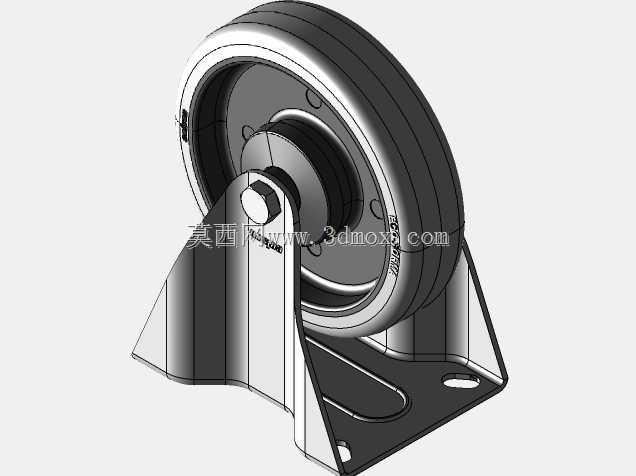

这款固定拨叉脚轮的轮径设定为160mm，额定负载能力可达200kg，适配COLSON ECOFORMA系列车轮规格，属于定向行走类支撑轮组，在工业场景中多用于需要直线稳定移动的工位器具、轻型转运货架、固定式工装台架以及部分场内叉车辅助支撑点位。不同于万向脚轮的转向需求，固定拨叉结构的核心设计目标是保障行走过程中的直线稳定性，避免设备在长距离转运时出现方向偏移，尤其适合在平整的环氧地坪、硬化水泥车间地面等常规工业场地使用。从结构设计逻辑来看，该脚轮的拨叉支架采用弯折成型的金属板材制作，安装底板预留了标准螺栓固定孔位，安装边界清晰，可直接通过螺栓锁紧在设备底部的安装面上，不需要额外加工复杂的适配结构，安装作业效率较高。支架与轮体的连接部位设置了同轴转动副，轮体可绕轮轴顺畅转动，同时拨叉的双侧支撑结构能够均匀承载径向载荷，避免单侧受力导致的轮轴变形、支架开裂等问题。轮体采用耐磨橡胶材质，接触地面的胎面带有一定弧度，既能够降低滚动阻力，也可以在经过细小地面缝隙、微小凸起时减少颠簸冲击，适配车间内常见的地面接缝、轻度不平整工况。配套的制动器结构可在设备停靠时锁止轮体转动，防止设备在有坡度的地面出现意外滑移，保障工位停靠时的安全性。在实际选型应用中，这类固定脚轮通常会和同规格的万向脚轮搭配使用，一般在设备的行进方向后侧安装两个固定脚轮，前侧安装带转向功能的万向脚轮，兼顾转向灵活性与直线行走的稳定性，200kg的单轮负载能力可满足多数轻型工业转运设备的承重需求，不需要额外做结构加强。建模过程中需要重点关注拨叉的弯折圆角、安装孔的位置度公差，以及轮轴与拨叉安装孔的同轴度要求，这些尺寸参数直接影响脚轮装配后的转动顺畅度与承载寿命，若安装孔位置偏差过大，会导致轮体转动卡滞，加快轮面的异常磨损。
