木垫钻孔加工用快速压紧钻垫夹具

这款钻垫夹具主要面向木工加工场景中木垫类零件的钻孔、打孔工序，是针对小尺寸木质垫块批量加工时定位不准、装夹效率低的痛点设计的专用工装。日常在家具配件、木质包装垫块、设备减震木垫的加工环节中，这类厚度不大、外形多为矩形的木垫零件，钻孔时如果采用通用台虎钳装夹，不仅找正时间长，还容易因为夹紧力过大压伤木质工件表面，或是夹紧力不足导致钻孔时工件移位，造成孔位偏差、孔壁崩边的问题。

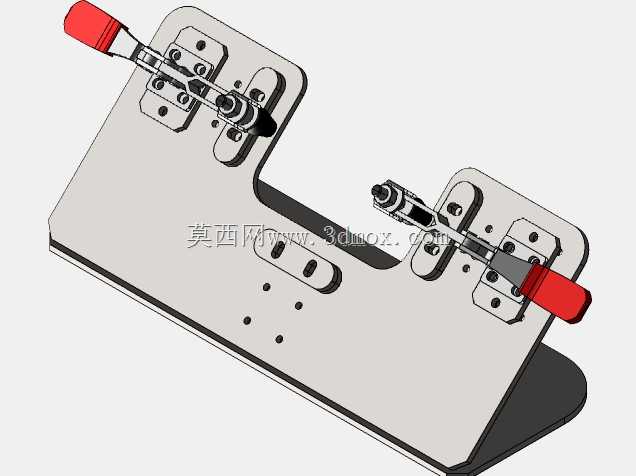

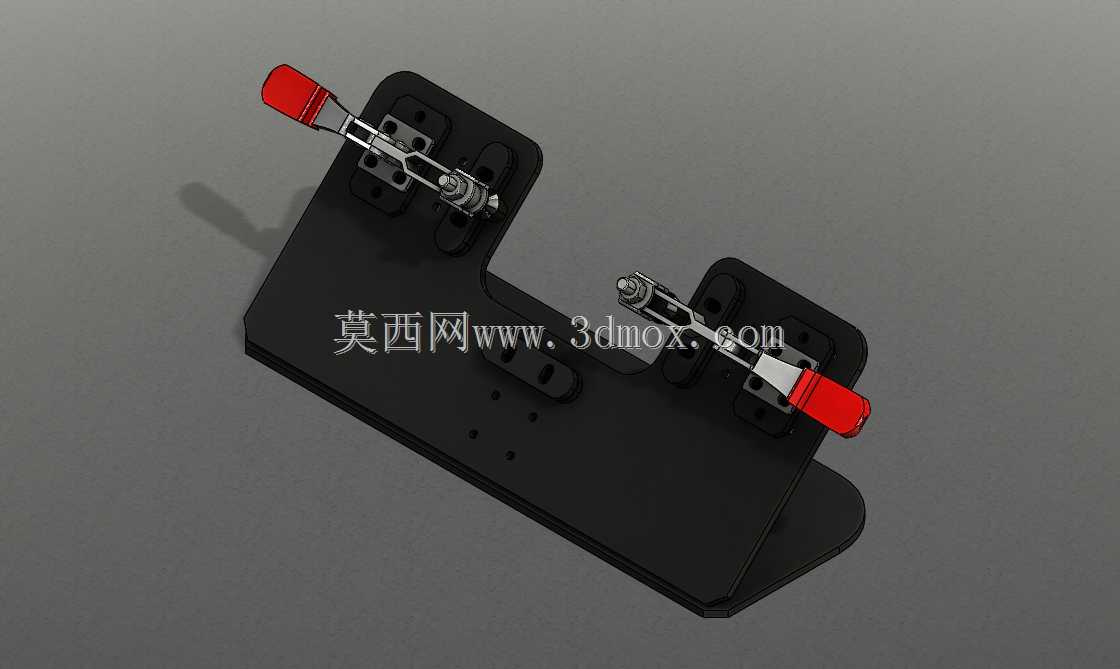

从结构设计来看，这款夹具采用L型一体式基座作为承载主体，基座上预先加工有两组平行的安装位，分别搭载两个水平式快速夹钳，夹钳的压头位置对应木垫工件的两个压紧点，避开预设的钻孔走刀区域，不会和钻头产生干涉。基座的立边作为定位基准面，工件放置时只需将侧边靠紧立边，即可完成X方向的定位，Y方向可根据工件尺寸调整夹钳的安装位置，适配不同长宽规格的矩形木垫加工，无需额外制作定制化定位块，换型调整的时间成本极低。

安装边界方面，基座底部预留有沉头安装孔，可直接通过螺栓固定在台钻工作台的T型槽上，也可搭配平口钳固定在小型钻床的工作面上，整体外轮廓的转角处做了圆角处理，避免操作时剐蹭操作人员。夹钳选用的是常见的水平式快速夹钳，操作时只需扳动红色手柄即可完成压紧与松开动作，单次装夹的操作时间不超过两秒，相比传统的螺栓压板装夹，效率提升十分明显。夹钳的压头端面贴有软性防滑垫，接触木垫表面时既能增大摩擦力防止钻孔时工件转动，又不会在木质工件表面留下压痕，保障加工后工件的外观质量。

基座的平面上加工有若干排屑通孔，钻孔产生的木屑可直接通过孔洞落到工作台下方，不会堆积在夹具表面影响工件放置的平面度，日常清理时只需用毛刷轻扫即可，维护十分简便。在实际使用中，这款夹具可适配3mm到12mm直径的钻头加工，加工时工件的定位重复精度可控制在0.2mm以内，完全满足木垫类零件的孔位公差要求，适合小型木工加工坊、家具配件生产班组的小批量多规格木垫钻孔工序使用，也可经过简单调整后用于亚克力、软塑料等软质薄板零件的钻孔装夹。
