滚珠轴承式重型合页铰链结构设计

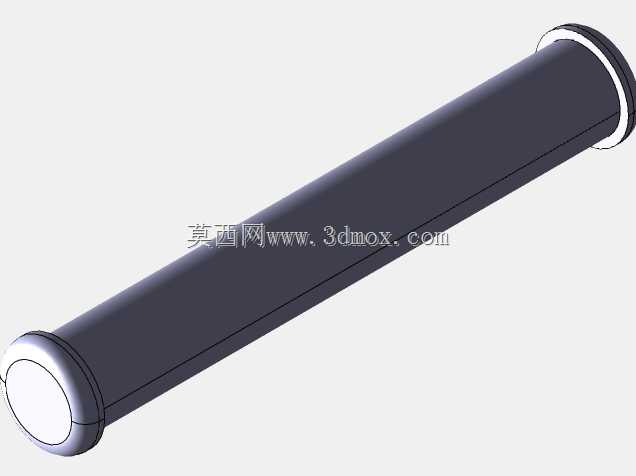

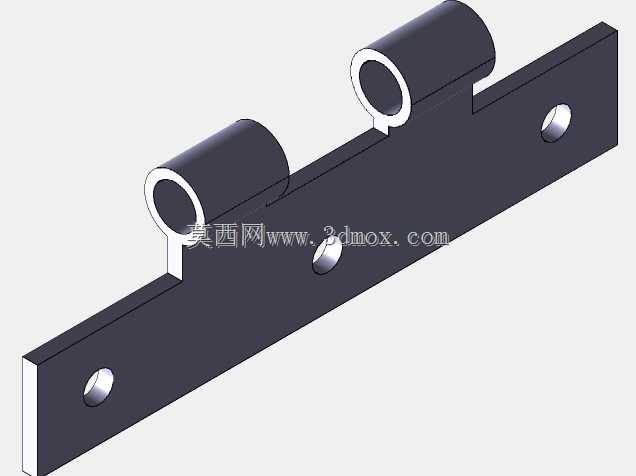

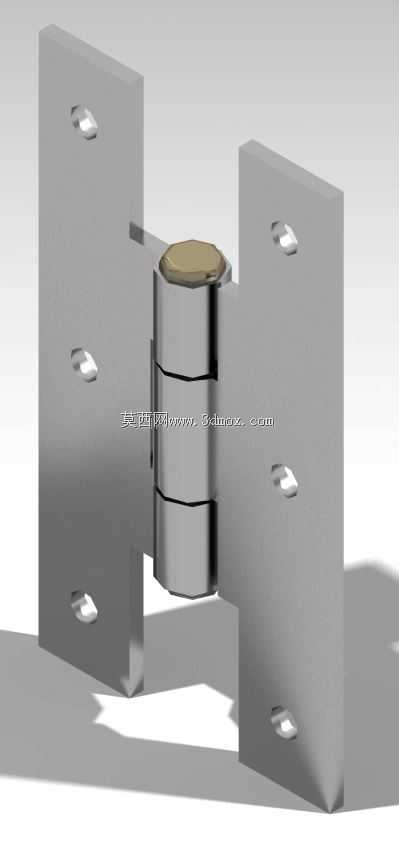

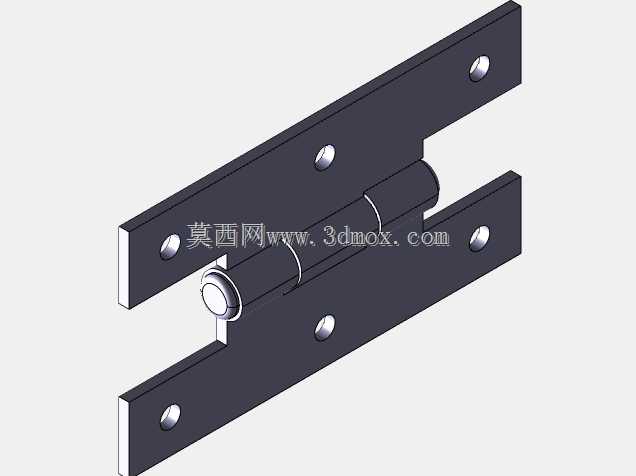

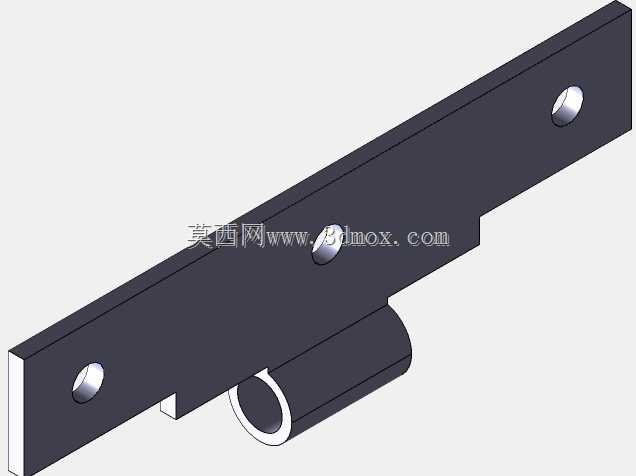

这款滚珠轴承铰链的结构设计，核心围绕重载场景下的低磨损转动需求展开，日常在工业设备防护门、重型柜体门扇、特种舱门结构中应用广泛，区别于普通无轴承合页，它的转动副内嵌滚珠承载结构，能在门扇频繁启闭、竖向载荷较大的工况下，避免轴套与销轴直接干磨，长期使用也不会出现启闭卡顿、门扇下坠偏移的问题。从结构设计逻辑来看，两片对称的安装页片采用等厚钢板冲压成型，每页片上预留三组成型安装孔，孔位做了沉台处理，安装后螺钉头可完全没入页片平面，不会突出干涉门扇与门框的贴合面，页片与中间铰筒的连接位置做了圆弧过渡加强，避免应力集中导致页片在重载下从根部弯折断裂。中间的铰筒采用分段式套合结构，滚珠填充在上下两段铰筒与销轴的配合间隙中，销轴顶部采用封盖式结构，既可以防止滚珠在转动过程中脱出，也能阻挡外界粉尘、水汽进入转动副内部，延长结构的维护周期。做安装边界校核时需要注意，两个页片的安装基准面分别贴合门框与门扇的安装平面，铰筒的中心轴线需要与门扇的转动轴线完全重合，预留的转动间隙需要根据门扇的实际厚度调整，避免门扇启闭过程中页片与门框边缘发生剐蹭；页片上的安装孔位间距做了等距排布，适配市面上多数重型门框的预装孔位，不需要现场二次扩孔就能完成装配。在实际选型过程中，这类带滚珠轴承的铰链相比普通合页，能承受更大的径向载荷，适合门扇重量超过普通合页承载上限的场景，比如工业设备的钢制防护门、仓储重型柜门、户外大型设备的检修舱门，转动过程中阻尼均匀，不会出现普通合页使用一段时间后因磨损产生的旷量，门扇闭合后的对位精度也更稳定，不会因为铰链磨损导致门锁扣错位。建模过程中对转动副的配合间隙做了精准还原，滚珠与铰筒内壁、销轴表面的配合公差按照实际五金件的加工精度设定，既可以模拟真实的转动顺滑度，也能直观展示内部滚珠的排布方式，方便结构设计人员在做整机防护结构设计时，直接调用核对安装空间，确认铰链与周边结构件不存在干涉问题，不需要反复测量实物尺寸调整安装位。
