壁挂式折叠置物桌结构设计方案

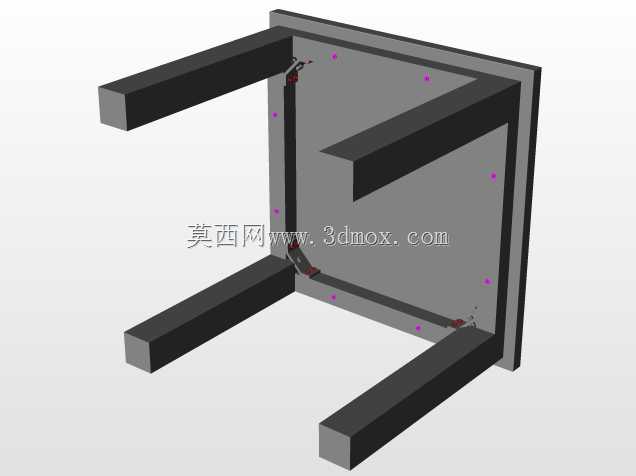

这款壁挂折叠置物桌的设计，核心瞄准小户型空间、临时作业场景的置物与操作需求，在很多工装、家装的窄空间场景里都有适配空间，比如公寓玄关的临时置物台、阳台的小型操作台面、车间工位旁的临时记录台、宿舍墙面的学习桌都能用到，不需要使用时可以完全折叠贴合墙面，几乎不占用通行空间，展开后能提供平整的操作支撑面。从结构设计逻辑来看，整个桌体没有额外落地支撑腿，完全依靠墙面固定的背板承载全部载荷，两组对称布置的折叠支撑臂承担桌面的承重传递，支撑臂和背板、桌面的铰接位置都做了限位结构，展开到水平位置时会自动卡止，避免承重时出现下翻塌落的情况，折叠时只需要向上轻抬桌面就能触发解锁，顺着铰接轴转动就能完全收合到和背板齐平的位置，操作全程不需要额外拆装紧固件。安装边界上，背板的固定孔位做了对称均布设计，一共设置了8个安装点位，适配常规的墙面膨胀螺丝安装，不管是实心砖墙、混凝土墙还是做了加强衬板的轻质隔墙都能固定，安装时只需要保证背板的水平度，就能保证后续桌面展开后的水平精度，不需要额外调整支撑腿的高度。支撑臂采用矩形截面的型材结构，相比同截面积的圆管或者薄板折弯件，抗弯折性能更优，在桌面额定承重范围内，支撑臂的形变量控制在毫米级，不会出现明显的下沉晃动感。桌面和背板都采用平板式结构，没有多余的凸起造型，折叠后整个桌体突出墙面的厚度仅为背板加桌面的两层板材厚度，不会在通行空间形成突兀的磕碰点。铰接位置的转轴做了耐磨处理，长期反复折叠展开也不会出现松旷异响，支撑臂的铰接处还预留了阻尼调整空间，使用一段时间后如果出现开合松垮的情况，可以微调转轴的预紧力恢复合适的开合阻尼。在实际场景适配中，这款桌体的展开尺寸可以根据安装墙面的可用宽度做同比例缩放，核心的支撑臂铰接结构不需要做改动，只需要调整背板、桌面的板材长度以及支撑臂的对应长度，就能衍生出不同宽度规格的产品，适配不同宽度的墙面安装空间，结构的通用化程度较高，能减少不同规格产品的开模与零件备货成本。
