平行连杆式气动夹持机械爪结构设计

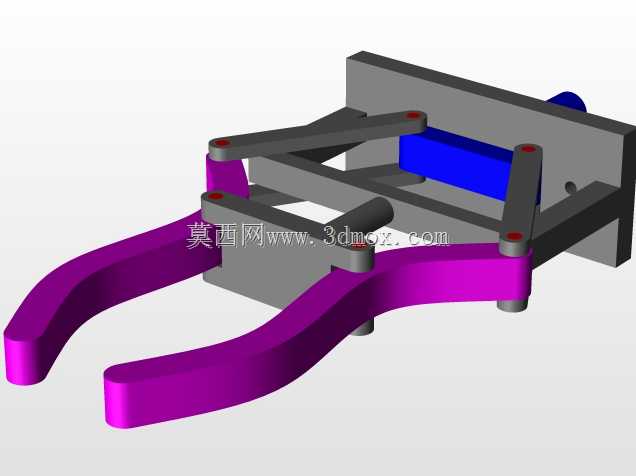

　　这款平行连杆式夹持机构，主要适配轻载自动化搬运工位的末端执行需求，常见于3C电子小件分拣、注塑机出料取件、实验室样本转运这类对夹持同步性有要求的场景，区别于普通支点式夹爪开合时的摆角轨迹，该结构通过多组平行铰接连杆的约束，能让两个夹指在开合全程保持平行姿态，不会出现夹指末端外撇导致的工件夹持歪斜问题，对规则方形工件、薄壁壳体类工件的适配性更好。从结构布局来看，整套夹爪以背部安装板作为固定基准，安装板上预留了对应沉孔与定位销孔，可直接对接标准气动滑台或者工业机器人末端法兰，安装时不需要额外设计转接板，能缩短现场调试的配做周期。驱动端采用单气缸直推中间滑块的传动方案，滑块两侧对称铰接两组平行连杆，连杆末端连接夹指支座，

　　夹指与支座之间采用快拆式螺钉固定，可根据不同被夹持工件的外形更换对应仿形夹指，比如夹持圆柱形工件时更换带V型槽的夹指，夹持易碎薄壁件时在夹指接触面粘贴聚氨酯缓冲垫，不需要改动主体连杆结构就能适配多品类工件的夹持需求。设计过程中对连杆铰接点的位置做了反复校核，将驱动滑块的直线行程精准匹配到夹指的开合范围，避免出现行程浪费或者开合角度不足的问题，同时在每个铰接位置都预留了衬套安装位，实际加工装配时可镶嵌铜基石墨自润滑衬套，降低高频往复动作下的铰接磨损，延长整套机构的维护周期。夹指部分做了内凹弧形的基础造型，在不更换夹指的状态下，可直接夹持直径在适配范围内的圆柱形工件，夹指内侧预留了防滑纹加工余量，

　　实际使用时可根据工件表面粗糙度要求选择加工防滑纹或者粘贴缓冲垫层。整套机构的运动逻辑完全靠连杆的几何约束实现同步，不需要额外加装同步齿轮或者导轨副，相比齿轮同步式夹爪，结构零件数量更少，装配累积误差更容易控制，日常维护时只需要定期检查铰接处的磨损情况即可，不需要对同步结构做复杂调校。安装边界方面，整套机构在闭合状态下的横向宽度控制在紧凑区间，不会在狭窄工位内出现运动干涉，驱动气缸的轴线与夹爪中心重合，夹持动作时的反作用力直接沿气缸轴线传递到安装板，不会产生额外的偏载力矩，能降低对驱动端和连接法兰的侧向力损耗，适配长时间高频往复的自动化作业节拍。
