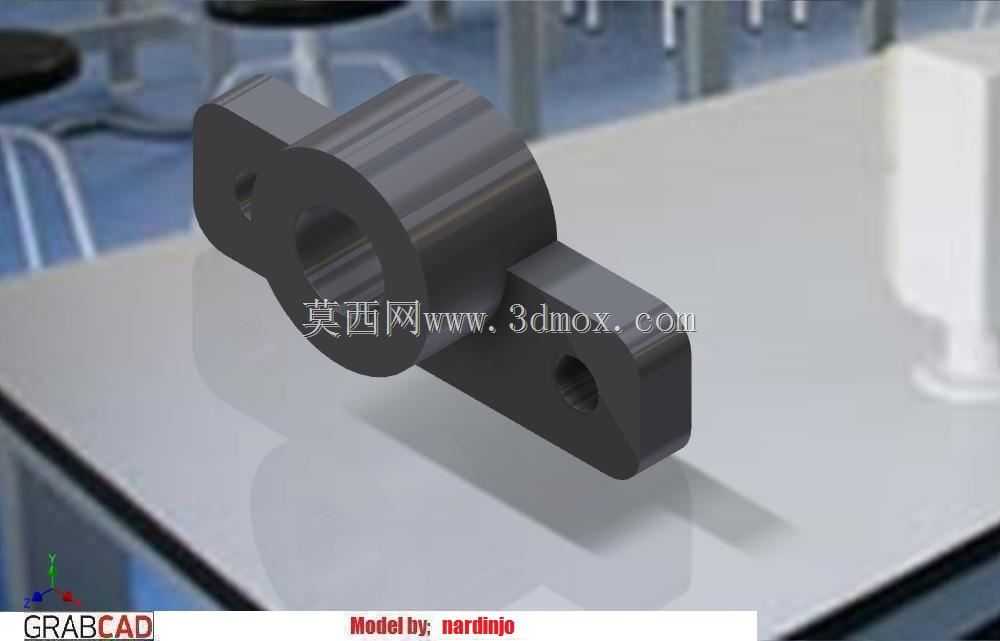

带双耳安装座的轴套支撑固定件

这类带双耳安装结构的轴套支撑件，在轻工输送线、小型工装夹具台架、非标自动化工位的铰接传动环节应用十分普遍，核心作用是为穿入其中的光轴、销轴提供径向支撑，同时通过两侧耳板的安装孔完成自身与机架、安装基板的刚性固定，避免轴类零件运转过程中出现径向窜动、偏摆，保障传动副的同轴度精度。从结构设计逻辑来看，中间的筒体部分是核心承载区，内孔需要与配套轴径保持合理的配合公差，若用于低速手动调节工位可选用间隙配合，若用于连续往复摆动的传动场景则需适当提升内孔表面粗糙度要求，必要时可加装铜套、自润滑衬套降低磨损速率，延长零件使用寿命。两侧延伸出的耳板采用对称式布局，安装孔的中心距需要严格匹配安装基板上的预留孔位，设计时会提前核算耳板厚度与螺栓预紧力的匹配关系，避免螺栓锁紧时耳板出现应力变形，同时耳板与筒体衔接处做了圆弧过渡处理，可有效分散载荷传递过程中的应力集中，降低交变载荷下的断裂风险。实际选型适配时，需要先确认筒体的内孔直径、轴向长度是否满足穿轴的行程与支撑跨度要求，再核对两侧耳板的安装孔中心距、孔径是否与现场安装位的螺栓规格匹配，还要注意筒体底部到安装面的垂直高度，预留足够的轴件回转空间，避免轴上配套的挡圈、连杆等零件与安装面发生运动干涉。建模过程中，这类零件优先采用拉伸凸台完成主体轮廓搭建，再对衔接处做圆角处理，安装孔与内孔特征通过切除拉伸实现，若用于后续的工程图输出，还需要标注配合面的形位公差，明确安装孔的位置度要求，保障加工后的零件可直接完成装配，无需二次修配。这类支撑件的材质多选45号钢做发黑处理，若用于有防腐要求的工位也可选用304不锈钢加工，根据载荷大小可适当调整筒体壁厚与耳板厚度，在满足结构强度的前提下尽可能控制零件自重，降低整体设备的负载。
