四旋翼小型航拍作业无人机结构设计

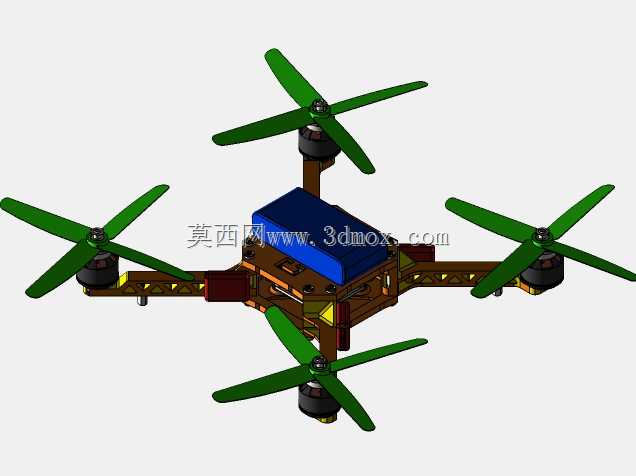

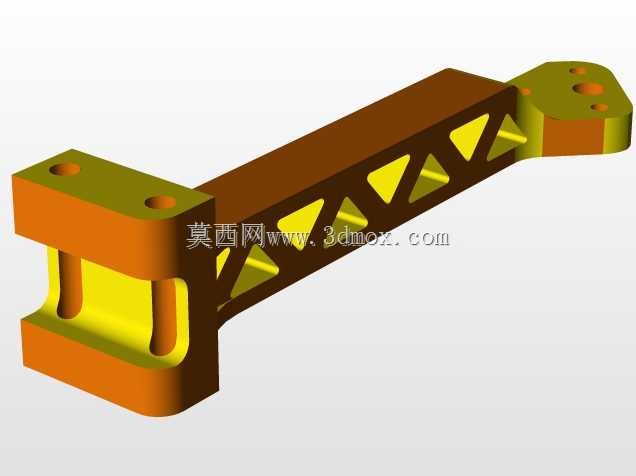

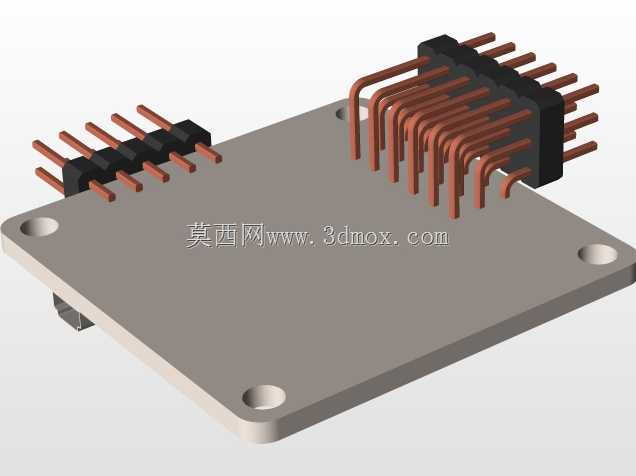

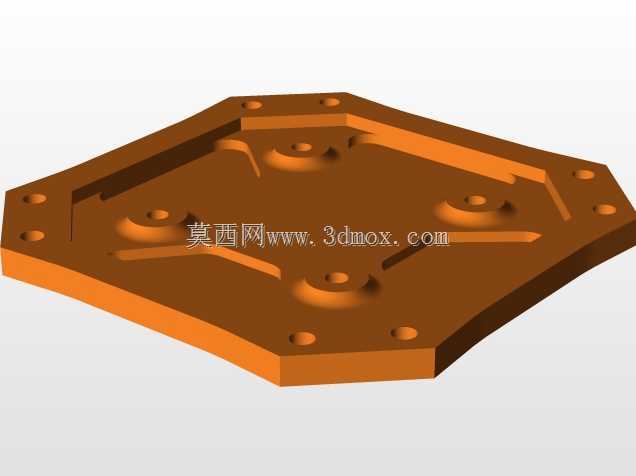

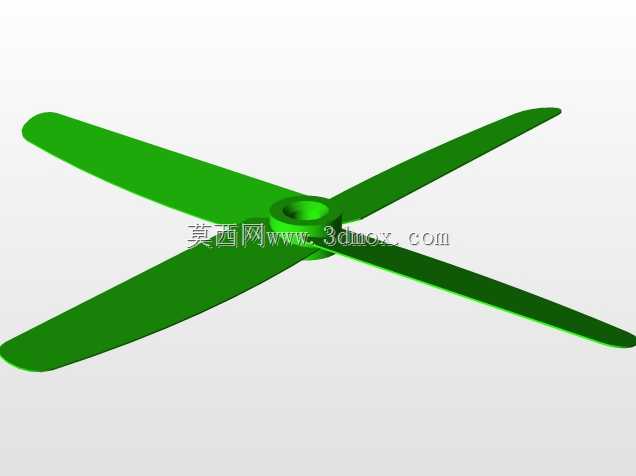

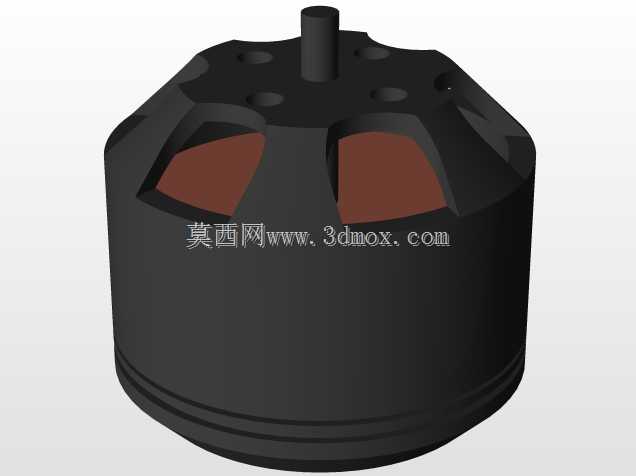

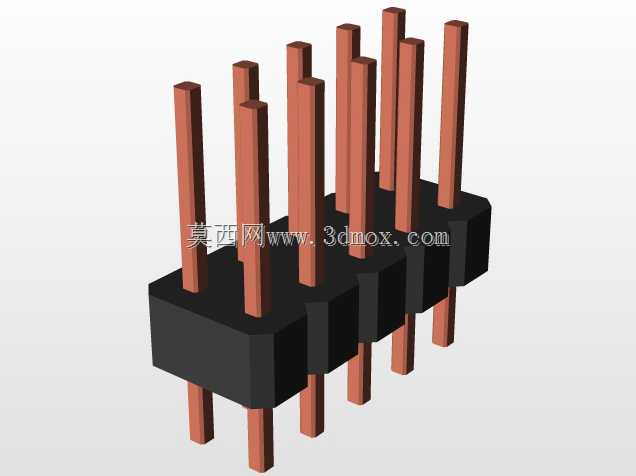

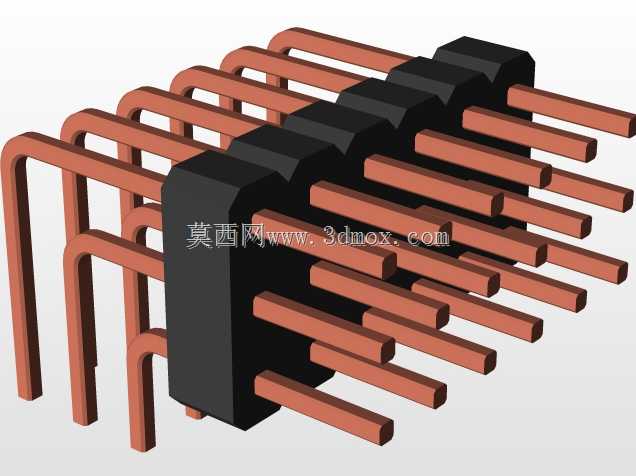

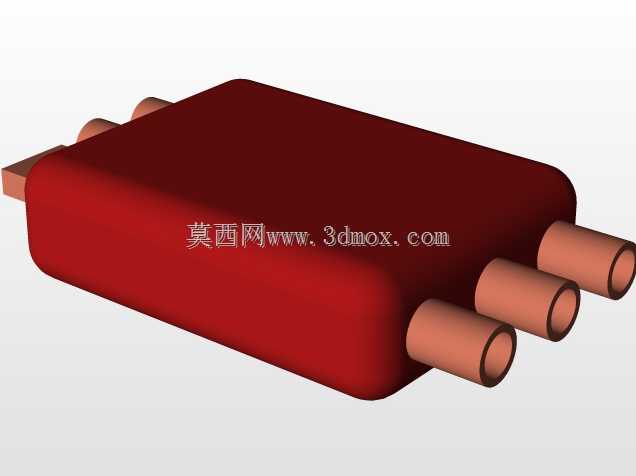

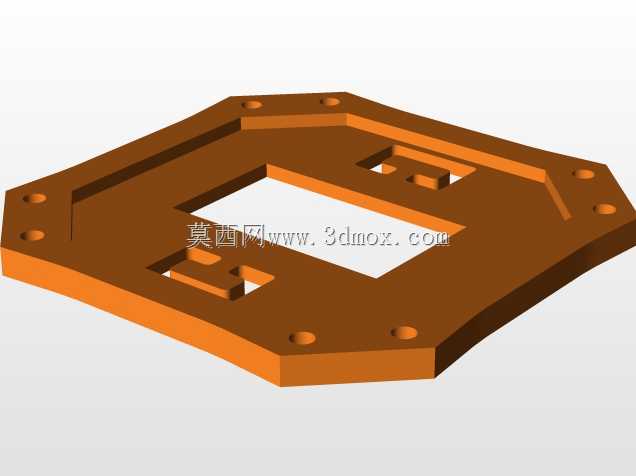

这款四旋翼飞行器的结构设计，核心围绕低空近景作业场景的实际需求展开，日常可覆盖小范围航拍测绘、农林植保小样测试、低空巡检、教学实训演示等多个应用场景，机架采用X型对称布局，四个机臂从中心舱体向外等角度延伸，这种布局能让四个动力单元的拉力均匀分布在机身重心四周，飞行过程中姿态调整的响应速度更快，抗侧风干扰的能力也优于同尺寸的十字布局机架。中心舱体采用分层堆叠的安装设计，上层预留飞控模块、GPS模块的安装位，中层设置电池固定卡槽，下层可根据作业需求快速更换挂载，比如高清摄像头、小型抛投装置、气体检测传感器等，不同挂载的安装孔位统一采用标准间距设计，无需额外打孔改造就能完成配件换装。机臂与中心舱的连接位置做了快拆结构设计，日常收纳时可以将四个机臂向内折叠，能大幅缩小收纳体积，方便外出作业时携带，连接部位的锁紧结构采用楔形卡扣配合定位销，装配后不会出现飞行过程中机臂松动移位的问题，同时能抵消电机高速转动带来的持续振动。动力单元安装在每个机臂的末端，电机座预留了标准的电机安装孔位，适配常用的22系列、23系列外转子无刷电机，螺旋桨采用三叶快拆结构，相比两叶桨能在相同电机转速下提供更大的静拉力，同时降低单桨叶的长度，减少飞行过程中桨叶触碰障碍物的概率，每个电机座下方还预留了电调的安装槽，电调走线可以顺着机臂内部的走线槽直接连通中心舱的电源分配板，避免线材外露在飞行过程中被桨叶打到，也能减少线材风阻。整机的安装边界经过反复校核，机臂展开后相邻两个桨叶的转动平面完全没有重叠区域，不会出现打桨的风险，中心舱的电池仓尺寸适配常规的3S、4S锂聚合物电池，电池固定采用绑带配合防滑胶垫的设计，即使飞行过程中出现较大幅度的姿态变化，电池也不会出现移位导致重心偏移。起落架采用轻量化的支脚结构，安装在中心舱下方，高度预留了足够的挂载空间，即使搭载小型云台相机，起降过程中也不会让镜头触碰地面，支脚底部做了圆弧缓冲设计，硬着陆时能吸收一部分冲击能量，减少冲击力传递到中心舱内的精密电子元件。整个机架的结构件在设计时都做了减重处理，非受力区域做了镂空挖槽，在保证结构强度满足飞行载荷要求的前提下，尽可能降低整机自重，提升有效载荷的上限，所有受力连接位置都做了加厚处理，能承受机动飞行时的瞬时拉力，不会出现结构断裂的问题。
