模块化玻璃装配塑料连接构件

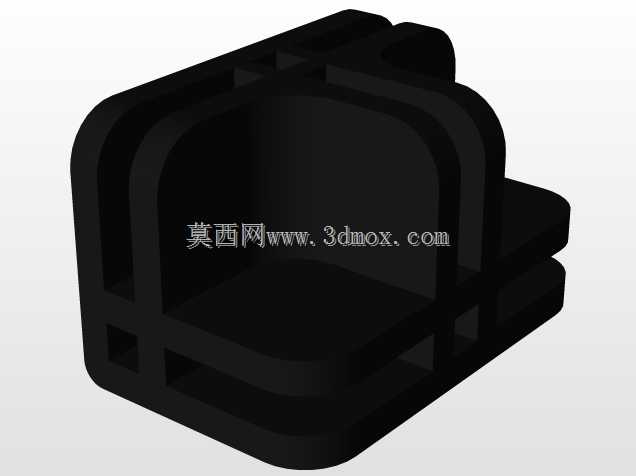

在玻璃装配相关的工装与成品结构搭建场景里，这类塑料连接构件的应用覆盖了从展柜组装、设备防护玻璃安装到小型模块化隔断拼接的多个细分领域，核心作用是替代传统的金属压片、胶粘固定方式，降低玻璃边缘的应力集中风险，同时提升装配环节的拆装效率。从结构设计逻辑来看，构件采用半包式的腔体造型，内侧预留的贴合弧度完全匹配常规平板玻璃的边缘厚度公差，腔体两侧的加强筋结构并非等厚布置，靠近玻璃插入端的筋位做了0.3mm的倒角导向，方便装配时玻璃能够快速滑入定位，不会因为对位偏差刮蹭玻璃边缘造成崩边。构件外侧延伸出的两个凸耳结构，是用于和相邻框架型材做卡扣固定的接口，凸耳上的凹槽尺寸严格适配常用工业铝型材的卡槽宽度，安装时不需要额外打螺丝，直接按压即可卡入型材槽位，配合腔体内部的玻璃夹持力，能够实现玻璃与框架的无工具快速组装。考虑到塑料材质的蠕变特性，设计时在腔体的夹持面做了微凸的点状防滑纹理，这些凸点的高度控制在0.15mm，既不会因为接触面积过小压伤玻璃表面，又能在长期使用后维持足够的静摩擦力，避免玻璃因为温度变化产生的热胀冷缩出现松动移位。从安装边界来看，构件的整体外轮廓尺寸适配20mm厚度以内的平板玻璃，相邻两个连接构件的最小安装间距不小于150mm，能够满足1.2米高度以内的玻璃防护栏、设备观察窗的固定强度要求，当应用在更高的玻璃隔断场景时，可以通过加密构件布置间距的方式提升整体结构刚性。不同于一体式的玻璃固定件，模块化的设计让单个构件可以独立更换，日常维护时如果某一处连接件出现老化损坏，不需要拆解整段玻璃结构，只需要撬开对应位置的构件替换即可，大幅降低后期运维的人工成本。构件的壁厚设计做了差异化处理，受力较大的卡扣凸耳位置壁厚达到2.5mm，而腔体非受力侧的壁厚控制在1.8mm，在保证整体结构强度的前提下尽可能减少材料用量，同时避免壁厚不均导致的注塑成型缩痕问题，让成品的尺寸精度更稳定，装配时的互换性更好。
