塞科普贝萨尔长条形输送导向构件

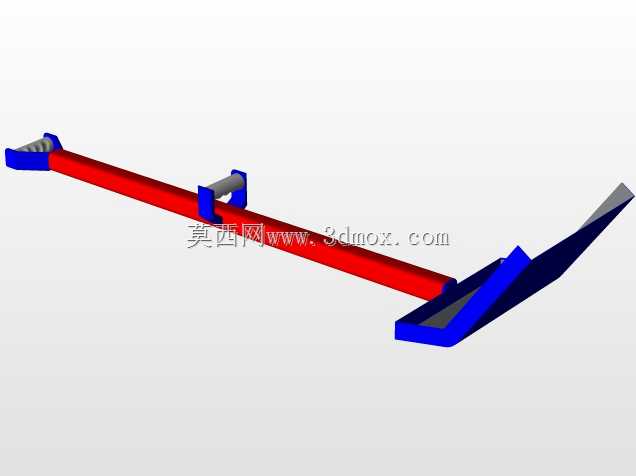

该构件主要应用于散料输送、物料分拣的生产线接驳场景，在小型物料的定向输送环节承担导向与承载过渡功能，常见于轻工包装、小型零件加工的线体衔接位置，能够将上游工位输出的零散物料沿固定轨迹引导至下游接料位置，避免物料在输送过程中出现偏移、掉落的问题。从结构设计来看，整体采用长直主梁搭配两端导向料槽的布局，主梁选用等截面长杆结构，能够在较长的跨距下保持足够的结构刚度，减少中部受载后的形变挠度，两端的料槽做了扩口式导向设计，进料端的扩口角度适配上游出料口的位置公差，即便上游出料存在小幅位置偏差，也能顺利将物料导入主梁输送通道，出料端的槽型结构做了收窄处理，能够精准对齐下游接料点位，保证物料落点的一致性。主梁中部设置的可调节限位组件，能够根据输送物料的外形尺寸调整夹持间隙，既可以对输送过程中的物料进行侧向限位，避免长条形物料在输送过程中出现歪斜卡滞，也能通过调整安装位置适配不同长度规格的物料输送需求，无需更换整体构件即可完成小范围的工艺适配。设计过程中充分考虑了安装边界的适配性，整体构件的安装基准面设置在主梁底部的平面区域，可直接通过螺栓固定在生产线的型材支架上，两端料槽的安装高度预留了5-10mm的调节余量，能够适配上下游设备不同的出料高度差，避免出现衔接台阶导致的物料卡顿。构件的所有棱角位置均做了倒圆角处理，一方面能够减少物料输送过程中与构件的剐蹭损伤，另一方面也能避免安装调试过程中尖锐棱角对操作人员造成划伤。从受力角度考量，主梁的截面形状经过优化，在保证整体抗弯强度的前提下尽可能降低了构件自重，两端料槽与主梁的连接位置做了加强筋过渡，能够承受物料滑落时的冲击载荷，长期使用下不会出现连接位置开裂的问题。该构件的结构设计简洁，加工难度低，所有配合面均为平面或规则曲面，常规的机加工或注塑工艺均可完成生产，后期维护过程中若出现局部磨损，仅需更换对应的耐磨衬板即可，无需整体替换，能够有效降低生产线的运维成本。在实际使用场景中，该构件可适配塑料颗粒、小型五金零件、包装半成品等多种形态的物料输送，通过调整中部限位组件的位置，可覆盖宽度在10-50mm区间的物料导向需求，安装时仅需保证主梁的水平度偏差不超过千分之三，即可保证物料依靠自重顺利沿通道滑动，无需额外配置动力输送组件，适合短距离的无动力物料接驳场景使用。
