带穿孔壁结构的抽屉式集油盛具

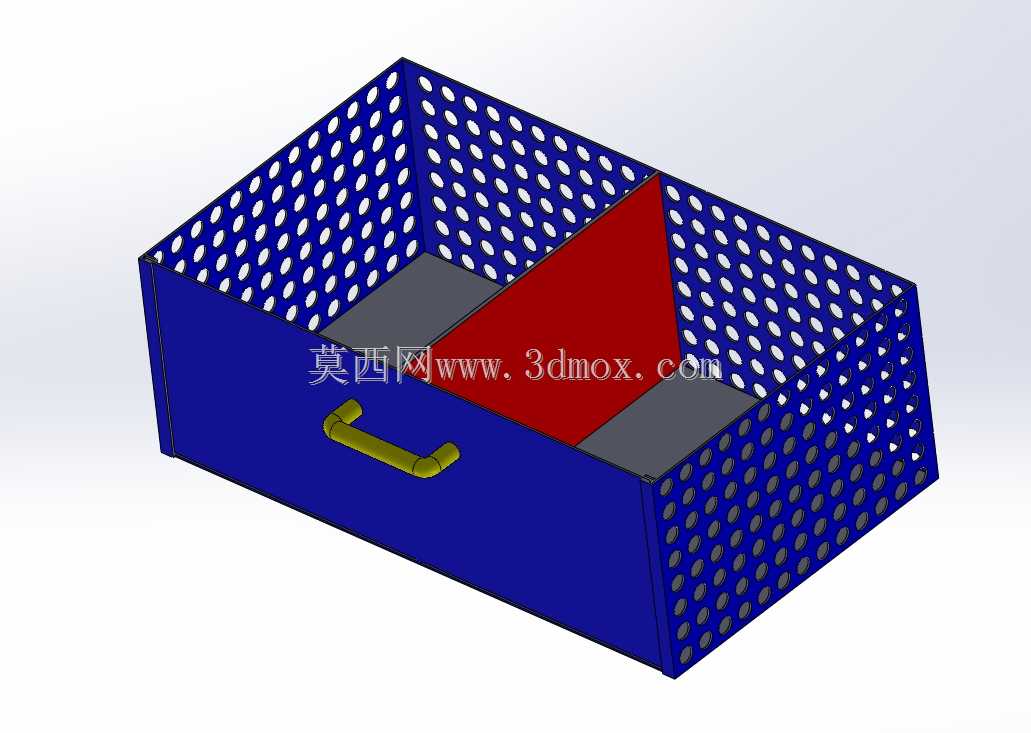

在机加工工位、小型零部件清洗工序以及设备润滑维护场景中，这类带穿孔壁的集油盛具是十分实用的工位辅助器具，主要用于承接带油零部件滴落的切削液、润滑油，同时通过壁面的穿孔结构实现沥油、透气，避免零部件长时间浸泡在积油中。设计时优先考虑工位操作的便捷性，采用抽屉式抽拉结构，前端设置一体化成型的握持把手，操作人员可单手完成抽拉取放动作，适配常规工位操作台的下部安装空间，安装时需预留抽拉行程的操作余量，避免与周边管线、工位挡板产生干涉。盛具主体采用敞口式盒型结构，三个侧壁均布等直径圆形穿孔，穿孔孔径经过匹配设计，既能够保证沥油速度，避免油液在壁面积存，又能防止常规尺寸的小型加工零件、紧固件从穿孔处掉落，内壁设置的分隔结构可将盛具内部分隔为两个独立区域，可分别放置不同规格的零件，或是区分待处理与已处理的工件，减少混料风险。底部采用无孔整板结构，保证承接的油液不会渗漏，所有棱边均做倒钝处理，避免操作时划伤操作人员手部，壁面穿孔采用阵列式排布，在保证结构强度的前提下最大化开孔率，提升沥油通风效率，减少油液在壁面的附着残留。实际使用时，这类集油盘可直接嵌入工位操作台的预留槽位，也可单独放置在设备旁的置物架上，适配小型轴承、紧固件、机加工小零件的临时存放与沥油需求，抽拉结构的设计也便于定期清理积存的油液与杂物，维护操作十分简便。结构设计上充分考虑了钣金加工的工艺性，所有弯折处均预留合理的折弯半径，穿孔采用统一规格，可通过冲压工艺一次成型，减少后续加工工序，把手与主体采用铆接固定，保证连接强度的同时避免焊接变形对盛具平整度的影响，放置时底部与支撑面接触平稳，抽拉过程无卡滞，适配常规工位的使用频率与操作习惯。
