集成梅特勒称重单元的双层桌式分拣作业台

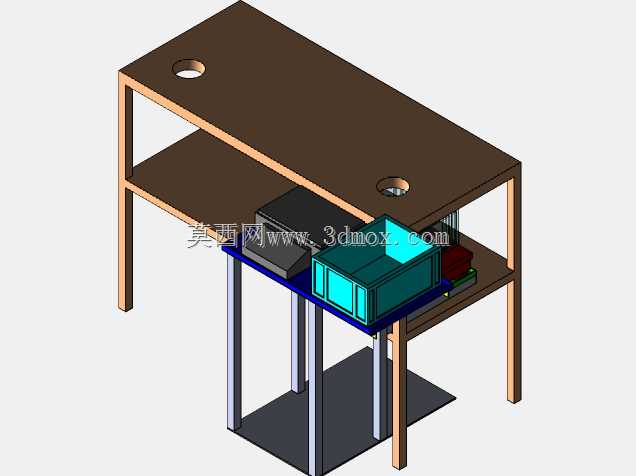

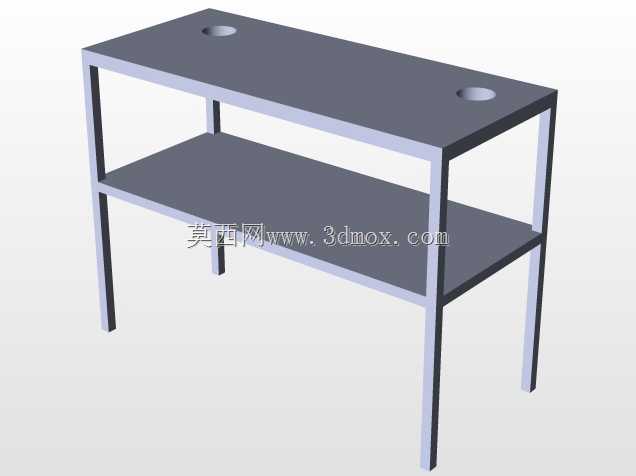

　　这套桌式分拣作业装置主要面向离散制造车间的小件分拣、配料复核工位设计，适配电子元器件、小型机加工件、标准紧固件等单重较轻、品类繁杂的物料分拣场景，可直接嵌入现有产线的物料齐套、订单分拣环节，替代传统无称重功能的平面分拣台，解决人工分拣过程中漏件、错配、重量复核缺失的痛点。装置采用双层桌架承载结构，上层台面作为人工分拣的主操作面，台面上预留的两个圆形过孔可直接嵌入扫码枪支架、物料溜槽或者气动吹料接头，无需后期在台面上钻孔破坏台面平整度，台面边缘做了倒圆角处理，避免作业过程中剐蹭操作人员手臂，台面厚度选取兼顾承重与轻量化的复合板材，长期放置小型料盒、分拣工装不会出现中部下挠变形。下层台面作为功能集成层，主要承载梅特勒称重单元、

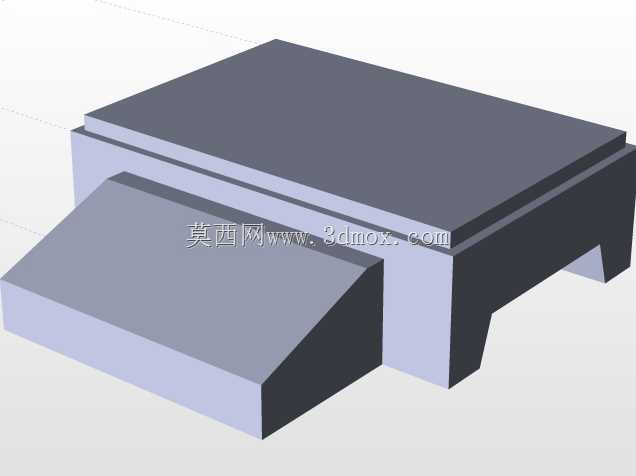

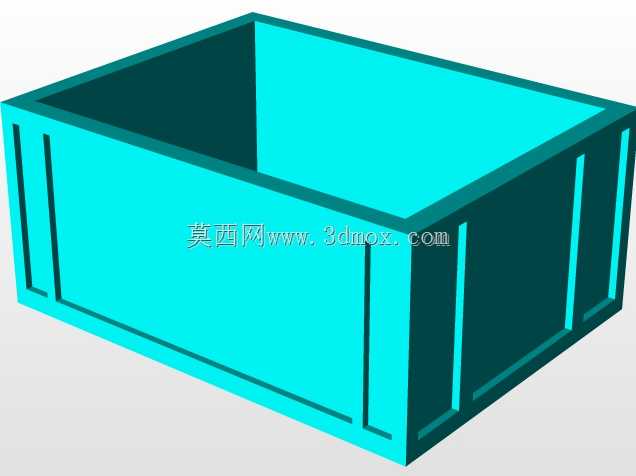

　　分拣料框暂存位以及配套的电控模块，称重单元通过四根独立的铝型材支腿与桌架做软连接固定，避免桌架受外力晃动时对称重精度产生干扰，称重台面的高度刚好与上层台面下方预留的操作空间匹配，操作人员在上层台面完成物料拣选后，可直接将物料放到称重单元上做单份重量复核，确认物料品类、数量无误后，再推入对应流向的料框内，减少反复转身取放物料的动作浪费。桌架采用方形钢管焊接成型，四条支腿底部预留了脚轮安装孔与可调脚杯安装位，用户可根据车间实际布局需求选择安装脚轮做工位灵活移动，或者安装可调脚杯做固定工位调平，支腿的横向连接横梁设置在距离地面120mm高度位置，既可以避免地面清洁时污水、杂物溅到下层功能模块，也不会阻挡操作人员脚部的放置空间，

　　作业时人员可将腿部完全伸入桌架下方，保持舒适的作业坐姿。设计过程中重点考量了称重单元的安装边界，梅特勒称重模块的安装平面与下层台面之间预留了30mm的散热间隙，称重单元四周预留了20mm的操作维护空间，方便后期对称重模块做校准、清洁以及故障更换，电控模块的走线全部通过桌架内侧预留的走线槽排布，避免线缆外露勾挂物料或者工具，上层台面的过孔处加装了橡胶护圈，穿过的线缆不会被孔壁的金属毛刺割破绝缘层。整套装置的外形尺寸适配多数车间标准工位的占地要求，长度方向控制在1200mm以内，宽度控制在800mm以内，总高度控制在1100mm，既可以满足站立作业的高度需求，也可以搭配标准高度的工作椅实现坐姿作业，

　　相邻两个工位并排布置时不会出现操作空间干涉，桌架侧面预留了拓展安装孔位，可根据后续需求加装物料盒挂条、作业指导书支架、照明灯具支架等附属配件，无需对主体结构做二次焊接改造。在功能逻辑上，这套装置将分拣操作与重量复核两个工序整合到同一个作业单元内，省去了分拣完成后单独转运到称重工位复核的环节，单工位的作业效率可提升20%左右，同时称重单元的固定安装位置刚好在操作人员的顺手作业范围内，无需大幅度转身或者抬臂即可完成称重动作，长期作业的疲劳度明显降低。下层台面除了放置称重单元外，剩余空间可临时存放待分拣的物料周转箱，或者放置已经分拣完成的待转运料框，充分利用桌体的垂直空间，减少工位周边的物料堆放占地，保持作业通道的畅通。台面的承载能力按照单工位最大放置50kg物料的标准设计，桌架的焊接部位全部做了去应力处理，长期满负载使用不会出现焊缝开裂、支腿变形的问题，所有金属结构件表面都做了喷塑处理，适配车间多粉尘、偶尔有切削液溅落的作业环境，不会轻易出现锈蚀、涂层脱落的情况。
