斜面对接式宫岛拼接连接结构件

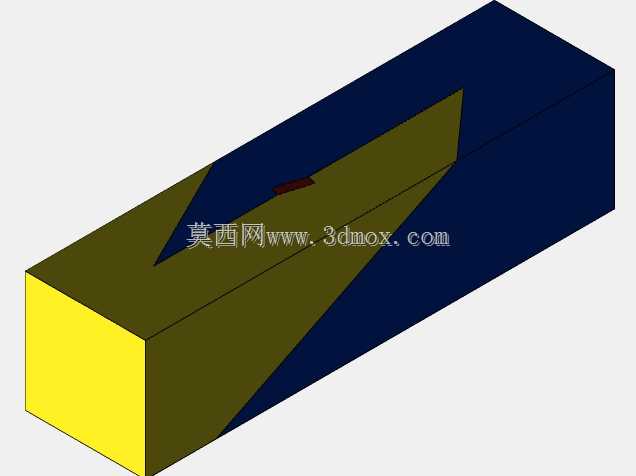

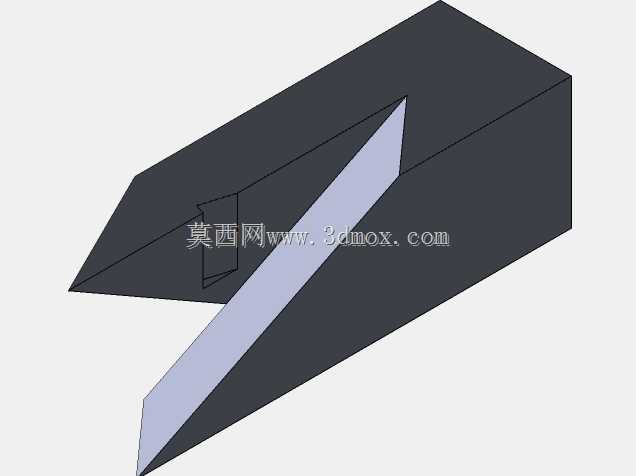

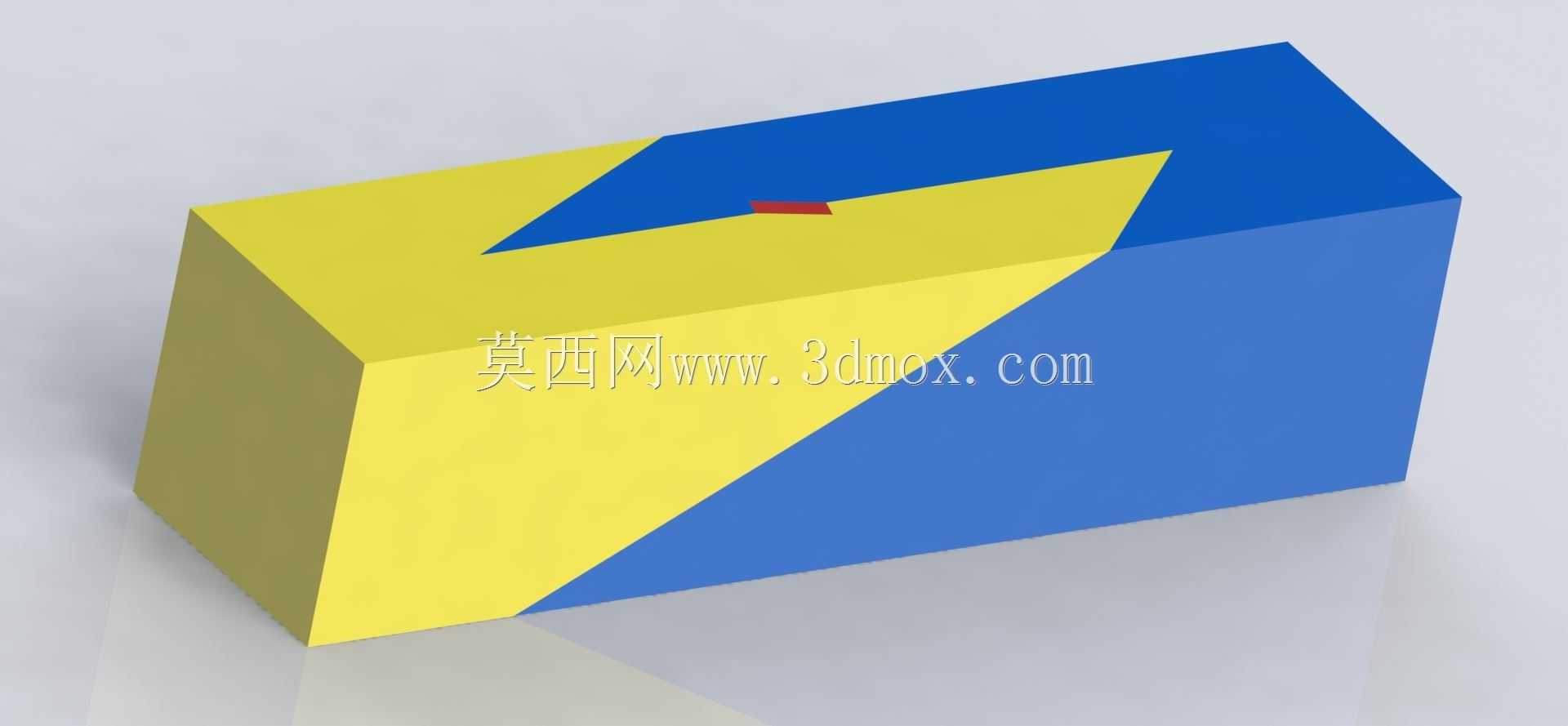

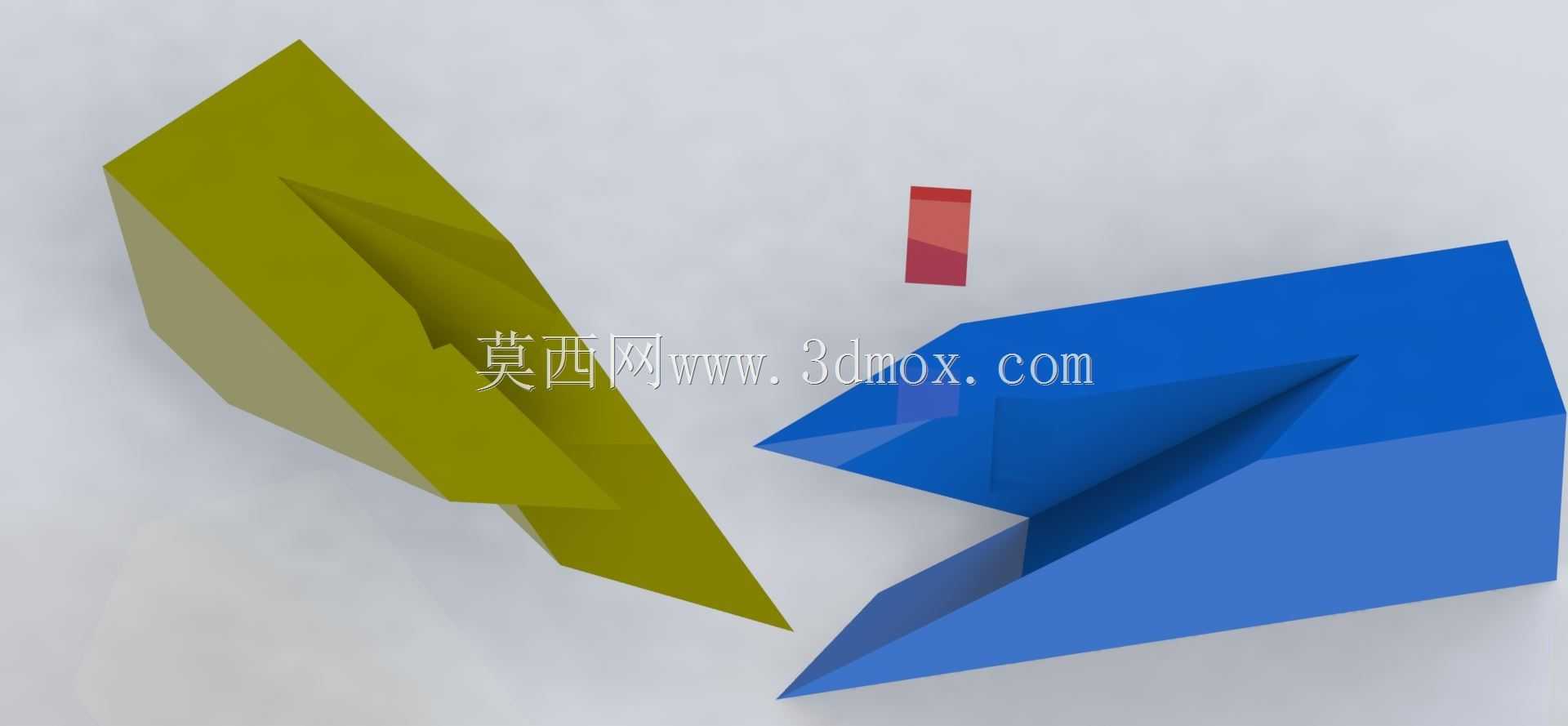

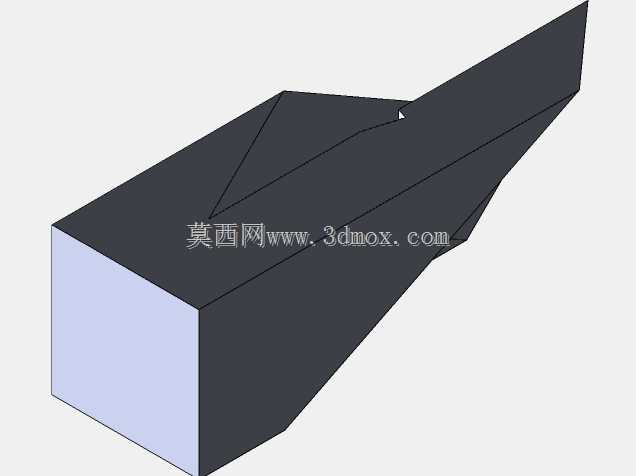

这类斜面对接的拼接连接结构，在模块化工装搭建、非标自动化线体工位拼接场景中应用十分广泛，区别于传统的平面直连对接结构，其采用的斜向嵌合面设计，能在两个块体对接时自动完成径向与轴向的对位约束，无需额外加装定位销就能实现快速拼接，大幅降低现场组装时的对位调整工作量。从结构设计逻辑来看，该连接件将两个配合块的对接面设置为大倾角斜切面，其中一块的凸起斜楔与另一块的凹陷斜槽完全贴合，配合面的倾斜角度经过力学验算，既保证拼接后沿连接方向的抗拉能力，又能避免垂直于连接方向的载荷作用下出现错位滑脱，对接完成后两个块体的外轮廓形成规整的长方体结构，不会在拼接位置出现突出的凸缘或者凹陷的缺口，适配需要平整外表面的安装场景。在实际设备搭建中，这类结构常被用在可拆分的工作台台面拼接、防护栏分段连接、输送线侧边挡条对接等位置，安装时只需将两个块体沿斜面方向滑入嵌合，再通过端面的紧固件锁紧即可完成固定，相比传统的法兰对接结构，省去了法兰盘占用的额外安装空间，整体结构更加紧凑。从安装边界来看，拼接完成后的整体外形为规则长方体，六个面均为平整加工面，可直接贴合安装在设备的基准面上，无需针对拼接位置做额外的避位设计，配合面的加工精度控制在IT7级公差范围内，拼接后两个块体的平面度误差不超过0.02mm，能满足高精度工位的安装基准要求。设计过程中特意将斜楔的受力面设置为压合受力状态，当连接结构承受纵向载荷时，斜楔面会将部分载荷分解为垂直于配合面的正压力，进一步增大接触面的摩擦力，提升连接结构的整体抗剪能力，避免长期受载后出现连接松动的问题。同时这种斜面对接结构在拆卸维护时也十分便捷，只需拆除端面的锁紧件，沿斜面方向即可将两个块体分离，无需撬动周边的相邻结构件，大幅降低后期设备维护、工位调整的拆装难度，在多工位轮换的柔性生产线上，这类快拆式的拼接连接结构能有效缩短工位调整的换型时间，提升生产线的整体运行效率。
