交错齿对接式蚂蚁形剪接拼接结构

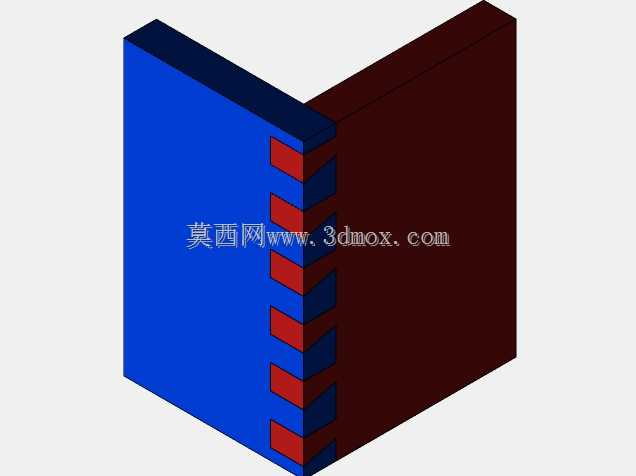

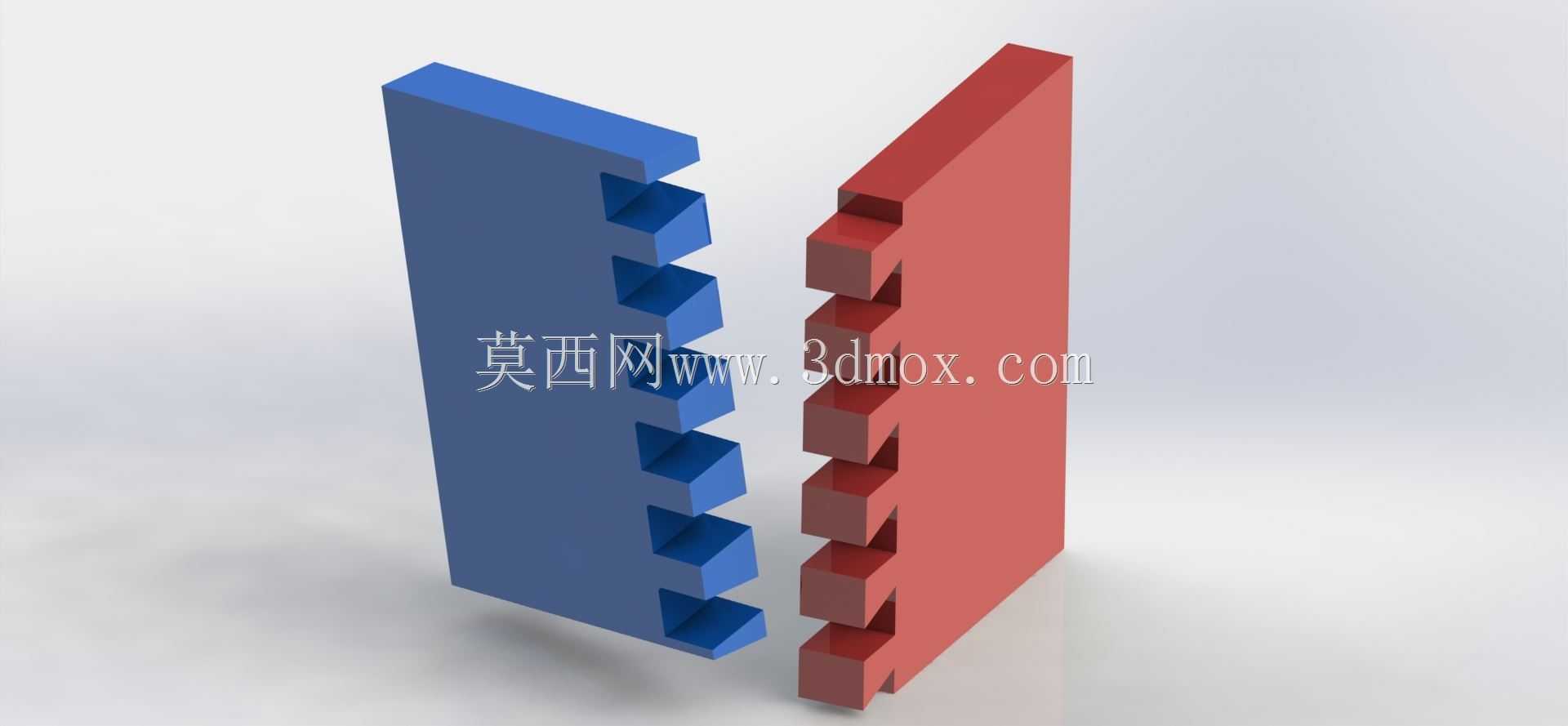

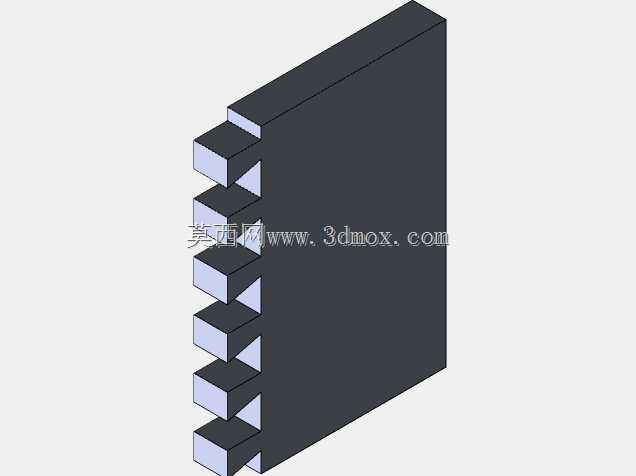

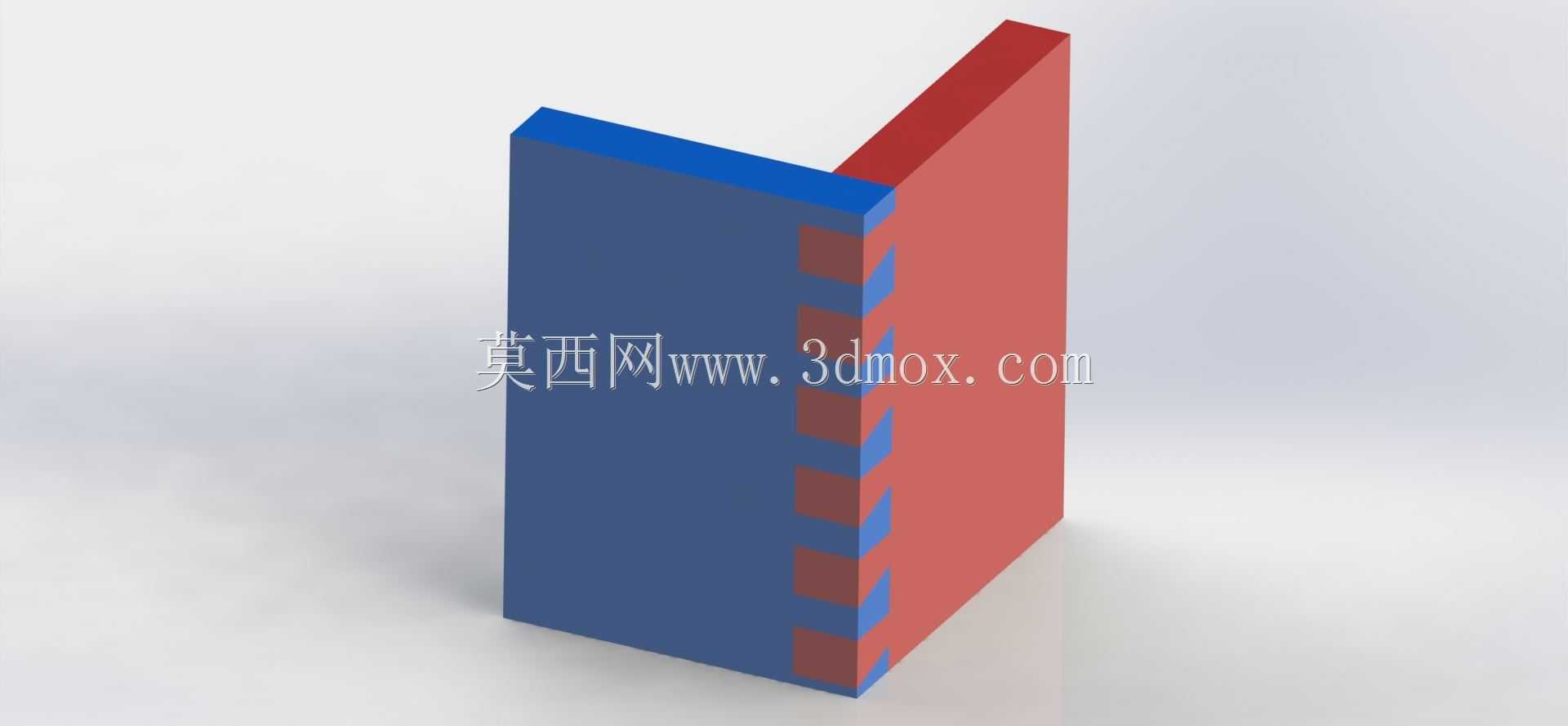

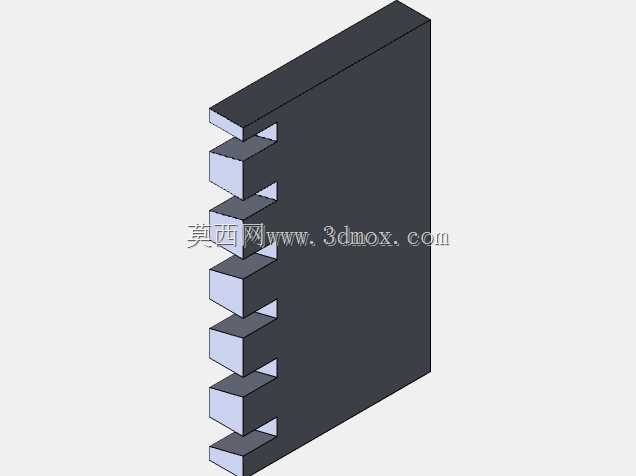

这类交错齿形的剪接拼接结构，常应用在模块化防护挡板、快装式隔断组件、小型设备外罩的板块对接场景中，无需额外辅助连接件，就能实现两块垂直或同平面板材的快速嵌合定位，在临时工位隔断、设备安全防护围挡、展会快装展板的搭建场景中使用率很高。从结构设计逻辑来看，该剪接结构采用了类似蚂蚁咬合的交错齿形设计，两块对接板材的接合边分别加工出交替排布的凸齿与凹槽，凸齿的截面尺寸与凹槽的内廓尺寸做了小间隙配合设计，装配时只需将两块板材的齿位对齐，沿接合面垂直方向按压嵌合，就能完成板块的连接固定，相比传统的角码连接、胶粘连接，这种结构不需要额外紧固件，拆装效率更高，且接合面的受力分布更均匀，不会出现局部应力集中导致的板材开裂问题。在外形尺寸与安装边界的设计考量上，该结构的凸齿沿板材接合边等距排布，齿的高度与板材厚度保持匹配，当两块板材完成嵌合后，接合面的外表面保持齐平，不会出现凸起或错位，不会影响挡板外表面的平整度，也不会在对接位置留下容易积灰的缝隙。设计时需要注意凸齿的拔模斜度控制，斜度过小会导致装配嵌合阻力过大，斜度过大则会降低连接后的咬合锁紧力，容易受外力出现松脱；同时齿根位置需要做小圆角过渡，避免应力集中导致齿部受冲击断裂。在实际使用场景中，这种剪接结构可以适配PVC板、亚克力板、薄铝合金板等多种材质的板块连接，不需要在板材上额外打孔，不会破坏板材的表面完整性，拆卸后板材可以重复利用，适合需要频繁调整布局的生产车间工位隔断、设备防护栏的快速搭建。结构的接合边在加工时需要保证齿形的位置度公差，若单个齿的位置偏移超过配合间隙范围，就会出现装配卡滞，无法顺利嵌合的问题，建模时需要将两块板材的齿形做完全的镜像适配，保证每一个凸齿都能对应嵌入另一侧的凹槽内，同时预留合理的装配间隙，兼顾装配顺畅度与连接后的结构稳定性。
