单人间羁押监室布局结构三维设计

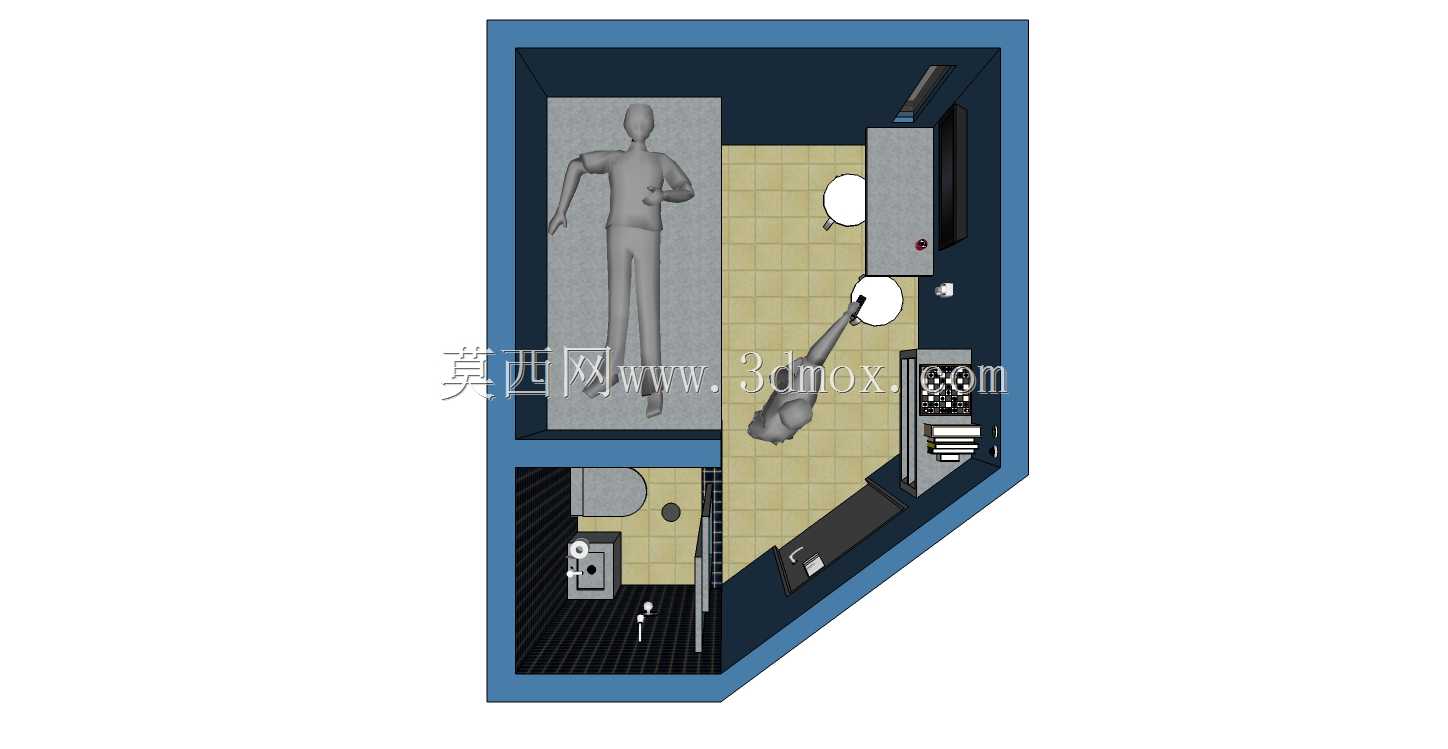

该三维模型还原的是单人羁押用监室的完整内部布局，整体空间采用斜角切边的矩形轮廓，外围为封闭的承重墙体结构，墙体预留的唯一出入口可对接监管区域的公共通道，安装边界需匹配监区走廊的门洞预留尺寸，墙体厚度符合监管场所防破坏、防逃逸的结构强度要求。空间内部做了明确的功能分区，靠近入口的斜角区域整合了卫生洁具模块，包含蹲位、洗手台等基础卫生设施，地面做了防滑纹理处理，排水坡度朝向洁具落水口，避免地面积水残留；卫生区与起居睡眠区通过短墙做半隔断，既保证隐私性，又不遮挡监管视线，符合羁押场所的视线无遮挡设计要求。睡眠区设置固定嵌入式的卧具平台，平台与墙体为一体化结构，无额外可移动连接件，避免出现可被拆解利用的零部件，卧具旁的墙面预留了监管对讲装置、紧急呼叫按钮的安装位，布线全部走墙体内部预埋管线，外部无裸露线路。起居活动区的地面采用仿地砖纹理设计，靠墙位置设置固定的置物台面，台面上整合了书写、就餐的平面功能，台面下方无悬空可藏匿物品的死角，所有阳角位置均做圆弧倒角处理，消除尖锐棱角带来的安全隐患。模型内配套的人体比例参考可直观验证空间通行宽度，活动区的最小通行净宽满足人员正常活动、监管人员进出检查的尺寸要求，洁具与卧具之间的操作距离符合人体工程学参数，不会出现空间局促无法正常使用的问题。顶部预留了照明、监控设备的安装点位，照明灯具采用嵌入式防破坏设计，监控点位可覆盖整个室内区域无视觉盲区，整体布局完全贴合监管场所的安全管控要求，所有固定设施均采用无外露固件的安装方式，结构连接点全部隐藏在墙体或基层内部，从结构设计层面规避安全风险，可用于监管场所新建、改扩建阶段的空间布局验证，也可作为安防场景模拟、监管流程推演的三维空间载体，帮助设计人员核对各功能区的尺寸匹配度，校验视线、动线是否符合监管规范要求。
