立式壁挂式电气控制箱体结构设计

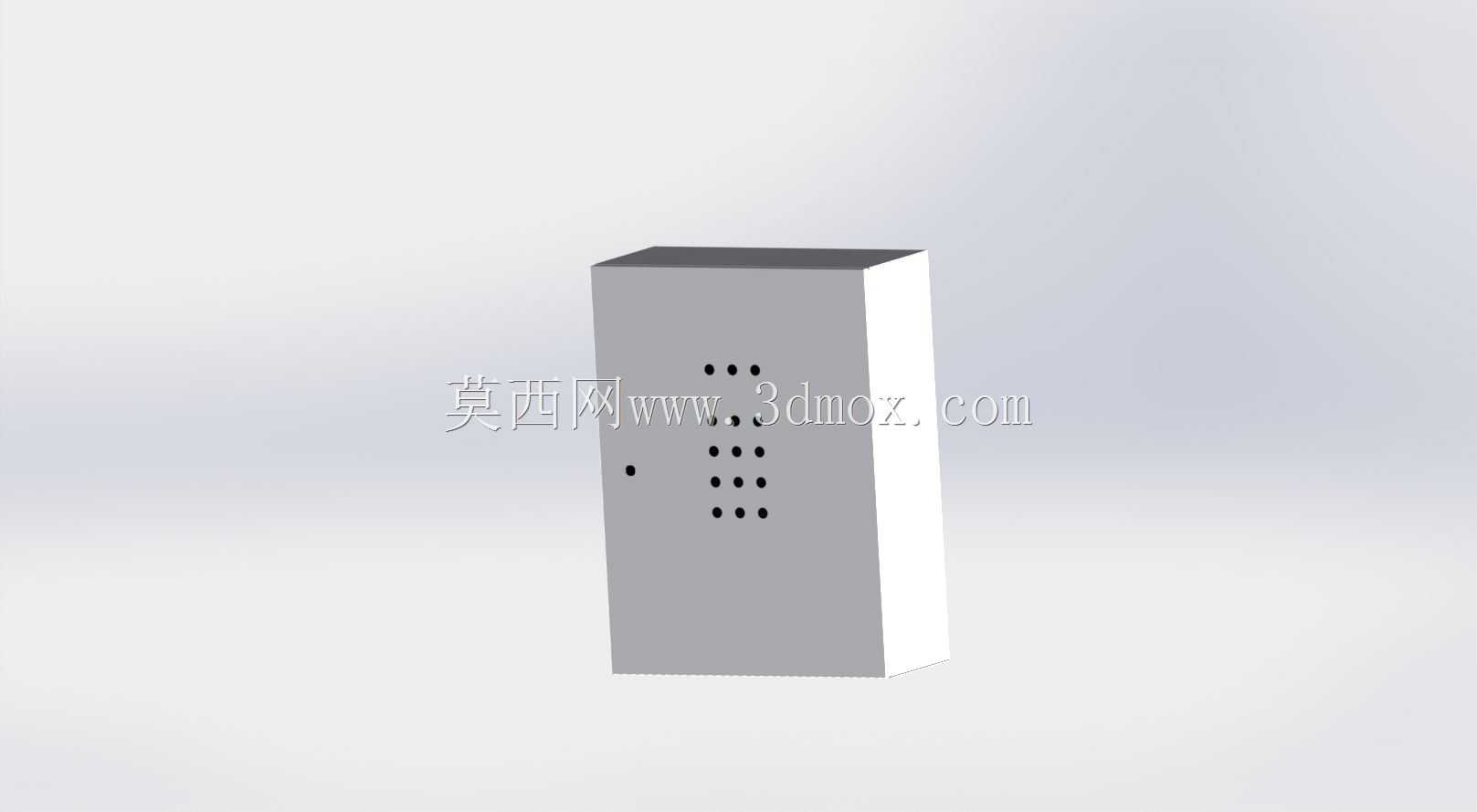

这款立式壁挂安装的电气控制箱体，主要面向工业现场低压配电、小型设备信号集散、末端回路控制等场景使用，常见于生产车间工位旁侧墙面安装、小型自动化设备侧边集成、楼宇配电间支路管控等实际工况，能够为内部安装的接线端子、小型继电器、信号转换模块、空开元件提供封闭的防护空间，避免车间内的粉尘、切削液飞溅、意外磕碰对内部电气元件造成损伤。从结构设计逻辑来看，整体采用方正立式的钣金折弯成型结构，没有多余的外凸造型，一方面能够最大化利用内部的安装空间，让电气元件的排布可以沿着箱体高度方向分层布置，减少横向占用的墙面安装面积，适配车间内狭窄的立柱侧面、设备旁空余墙面等安装位置；另一方面平直的折弯边也能降低钣金加工的工序复杂度，折弯后通过边角满焊打磨处理，就能保证箱体的整体结构强度，常规1.2-1.5mm厚度的冷轧钢板成型后，就能满足日常使用的抗形变要求，安装后不会因为内部元件的重量出现中部凹陷变形。箱体正面预留的阵列式散热通孔，排布在箱体中上部区域，刚好对应内部发热元件的常规安装高度，能够依靠冷热空气的自然对流带走元件工作产生的热量，避免封闭箱体内热量积聚导致元件工作温度超标，同时小孔径的通孔设计也能阻挡较大尺寸的金属碎屑、杂物落入箱体内部，降低内部电路短路的风险，侧面单独预留的小孔可作为线缆进出的穿线位，现场布线时可根据实际走线方向灵活开孔，搭配防水格兰头就能实现进线位的密封防护。安装边界方面，箱体背部设计有一体化的壁挂挂耳结构，不需要额外加装安装支架，直接通过膨胀螺栓就能固定在混凝土墙面或者设备的金属立板上，安装时需要预留出箱体开门的操作空间，正面距离前方障碍物至少保留150mm的间隙，方便日常检修时开启箱门、操作内部开关，箱体上下方预留至少50mm的走线空间，方便进出线缆的弯折与固定。整体结构没有冗余的装饰性设计，所有外部结构都服务于安装便利性、防护性能与散热需求，建模时已经预留了钣金折弯的止裂槽、焊接让位的工艺结构，能够直接对接钣金加工的生产工序，不需要二次调整结构工艺性。
