带弯管接头的法兰式压力传感基座结构

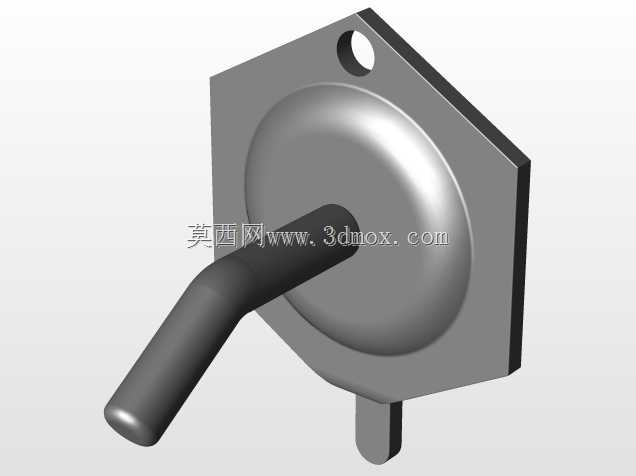

这款带弯管引出结构的法兰式基座，常见于工业流体管路的压力检测点位配套，多用于液压站、气动输送管线、小型水处理回路的测压点安装场景，核心作用是为压力感应元件提供稳定的安装载体，同时通过侧出弯管完成介质导流或者信号线路的引出防护，避免直出结构在紧凑安装空间内和周边管线、设备护板产生干涉。从结构设计来看，主体采用六边形法兰安装边，相比圆形法兰在小规格安装场景下更易卡紧定位，安装边上预留的单孔用于穿装固定螺栓，适配M4到M6规格的紧固件，安装时不需要整周旋转找正，只要对准安装位的螺纹孔锁紧即可，适合在狭窄的阀组间隙内完成装配。法兰中心的鼓包成型结构，是为了给内部感应膜片预留足够的形变空间，避免膜片在受压形变时贴到基座内壁造成测量偏差，鼓包的圆弧过渡经过曲率优化，不存在应力集中的直角棱边，能承受常规1.6MPa级别的管路静压而不出现结构形变。侧出的弯管采用大弧度弯折设计，弯折处的内孔做了顺滑过渡，不会出现介质残留或者线路穿装时卡滞的问题，弯管的轴线和法兰安装面呈固定倾角，既可以避开法兰正前方的操作空间，也能让引出的管路或者线缆顺着设备侧壁排布，减少外部磕碰导致的损坏概率。基座底部的短插脚用于和安装位的定位孔配合，装配时先将插脚卡入定位槽完成预固定，再锁紧法兰螺栓，能避免安装过程中基座偏移导致密封面错位。密封面的平面度控制在0.05mm以内，安装时配套对应规格的密封垫片即可完成端面密封，不需要额外涂覆密封胶，后期维护拆卸也更方便。整体结构的壁厚经过均衡设计，法兰边厚度满足锁紧时的强度要求，弯管部分壁厚兼顾防护性能和轻量化需求，不会因为壁厚过大增加整体重量，也不会因为壁厚过薄在弯折处出现开裂隐患。在实际选型适配时，需要注意安装面的预留空间要覆盖六边形法兰的对角尺寸，弯管引出方向要提前和周边管线排布方向匹配，避免安装后弯管和相邻部件产生位置冲突，这类基座通常和压阻式压力感应芯体配套使用，装配时芯体从法兰背面装入，鼓包内腔直接和被测介质接触，弯管部分可以根据使用场景选择走介质导流或者穿装信号引线，适配不同的管路检测需求。
