带把手鼓形敞口饮水杯结构设计

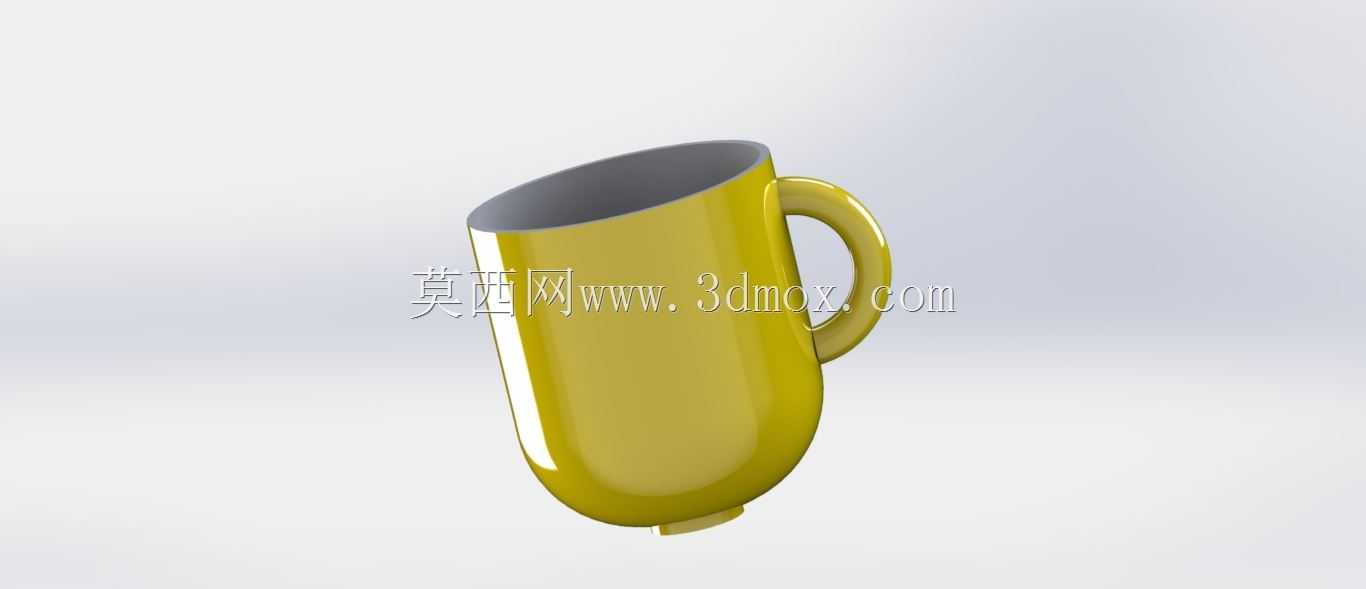

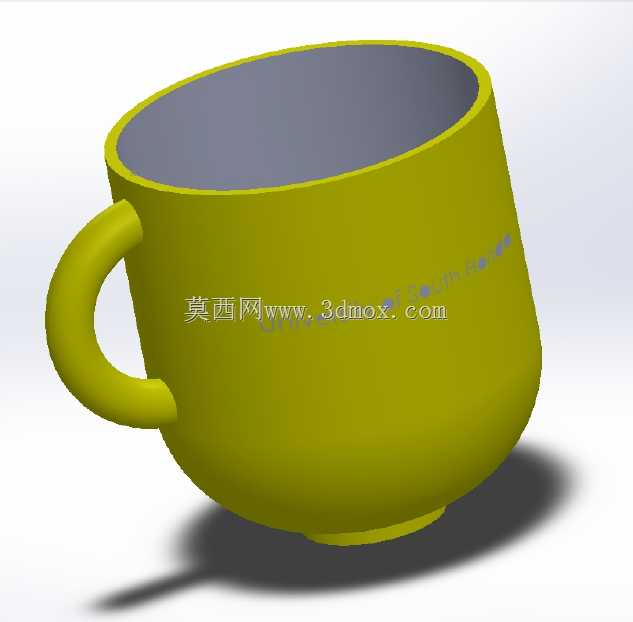

日常办公、餐饮服务场景中，敞口带把手的饮水杯是高频使用的盛装器具，这款鼓形杯身的饮水杯设计，首先从握持受力的角度做了结构优化，区别于直筒杯身易打滑脱手的问题，杯身中段向外微弧鼓出，底部做收窄处理，放置时的支撑面直径控制在杯身最大直径的六成左右，既保证放置时的稳定性，也能让使用者握持时手掌能自然贴合杯身曲面，分散盛装高温饮品时的局部导热压力。杯身把手采用C形一体化衔接结构，把手与杯身的连接位置分别落在杯身上部三分之一处与下部三分之一处，避开杯身盛装液体时的应力集中区域，把手内侧预留的握持空间可容纳成年人四指穿入，把手截面做椭圆过渡处理，没有尖锐棱角，长时间握持不会产生硌手的不适感。杯口做了微卷边的加厚处理，既提升饮用时的唇部贴合度，也能在杯口受到磕碰时降低崩边碎裂的风险，杯身内壁做光滑圆弧过渡，没有直角死角，日常清洗时可以无阻碍触及所有内壁区域，避免残留污渍滋生细菌。设计过程中首先确定了盛装容量的边界，按照日常单次饮水的常规需求量，杯身有效盛装容积控制在常规马克杯的适配区间，杯身总高度与最大直径的比例控制在1.4:1左右，放置在常规办公桌杯架、家用杯垫上时不会超出边界，底部收窄的结构也能适配多数车载杯架的安装尺寸，兼顾多场景使用需求。杯身底部做了微小的垫高圈设计，让杯底与放置平面之间留出微小间隙，避免盛装高温饮品时杯底直接接触桌面造成烫痕，同时也能减少杯底与桌面的摩擦剐蹭，延长杯体的使用寿命。整体结构没有多余的装饰性凸起或凹槽，所有曲面过渡都做了圆角处理，不管是采用陶瓷烧制、食品级塑料注塑还是不锈钢冲压工艺，都能顺利完成脱模成型，生产过程中不需要额外做复杂的侧抽芯结构，能有效降低生产加工的工艺难度，适配规模化量产的需求。在受力校核层面，杯身壁厚做了均匀化处理，把手与杯身的衔接位置做了局部加厚，盛满液体时把手处的承重应力完全在材料允许的强度范围内，正常使用过程中不会出现把手断裂、杯身变形的问题。
