带定位法兰的锥形导流金属结构件

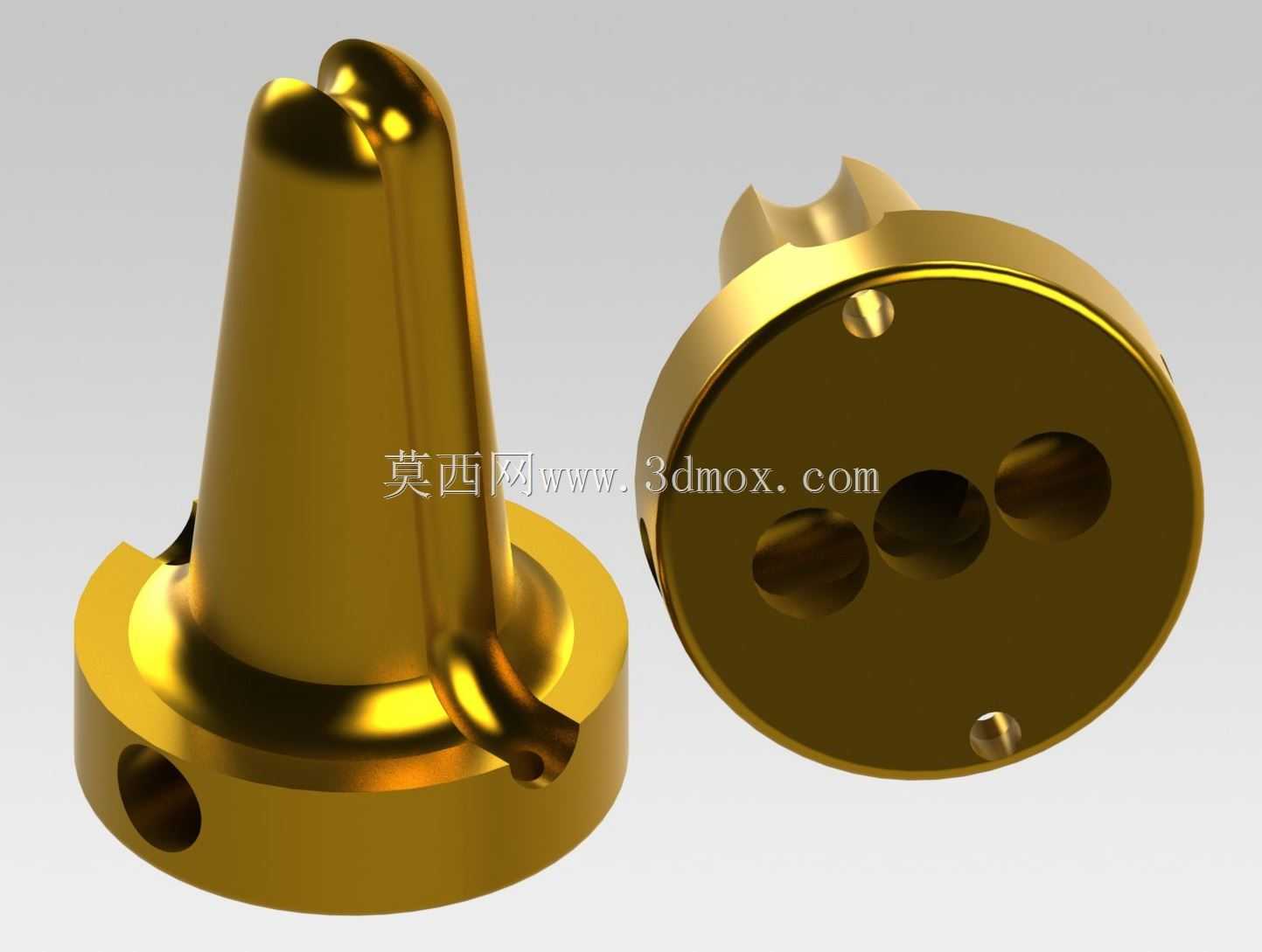

这类带法兰底座的锥形导流构件，常应用在流体管路分流、气动系统导向、小型注塑模具浇口套配套等场景中，承担介质导流、部件定位、安装承载的多重作用。从结构设计来看，锥形主体采用平滑过渡的曲面造型，锥面顶端开设对称的导流缺口，能够让流经的流体或气流按照预设角度分流，避免直角结构带来的紊流、压损问题，锥面与底部法兰的衔接处做了圆角过渡处理，既可以消除应力集中隐患，也能在金属件加工时减少刀具接刀痕，提升表面成型质量。底部法兰盘作为安装基准面，盘面均匀分布两个定位销孔，能够在装配时快速与配套基座完成对位，避免安装错位导致的导流方向偏差，法兰侧部开设的横向贯通孔，可用于穿装锁紧螺钉或者接入测压管路，适配不同的安装需求。构件的分体式展示结构，能清晰看到内部开设的三个阶梯导流孔，中间大孔为主流道，两侧小孔为辅助分流道，孔位边缘做了倒角处理，既可以减少流体通过时的阻力，也能避免装配时锐边刮伤配套密封件。在设计这类构件时，首先要确认安装边界：法兰盘的外径要匹配配套基座的安装槽尺寸，锥形主体的高度不能超出周边部件的运动干涉范围，横向贯通孔的中心高度要与对接管路的中心高保持一致，保证装配后无错位应力。定位销孔的位置度公差需要控制在0.02mm以内，保证重复拆装后的定位精度，导流孔的内壁粗糙度要达到Ra1.6以下，减少介质流动时的阻力损耗。实际应用中，这类构件如果用于气动系统，可作为喷嘴的安装基座，锥形结构能够压缩气流通道，提升出口气流的流速；如果用于模具系统，可作为浇口的导流镶件，锥形内壁能让熔融塑料平稳注入型腔，减少浇口处的应力痕；如果用于流体管路，可作为分流接头的核心部件，通过内部的三个孔位实现单路进、多路出的分流功能。设计时还要考虑材质适配，若用于腐蚀性介质场景，可选用不锈钢材质做表面钝化处理，若用于普通工况，选用黄铜或者45号钢做表面镀硬铬处理，既能提升构件的耐磨性能，也能降低表面粗糙度，优化导流效果。法兰底面需要做平面度处理，保证安装时与基座贴合紧密，避免出现介质泄漏的问题，锥形顶端的缺口角度需要根据实际导流方向计算确定，保证分流后的介质能够精准到达预设位置，不会出现偏流问题。
