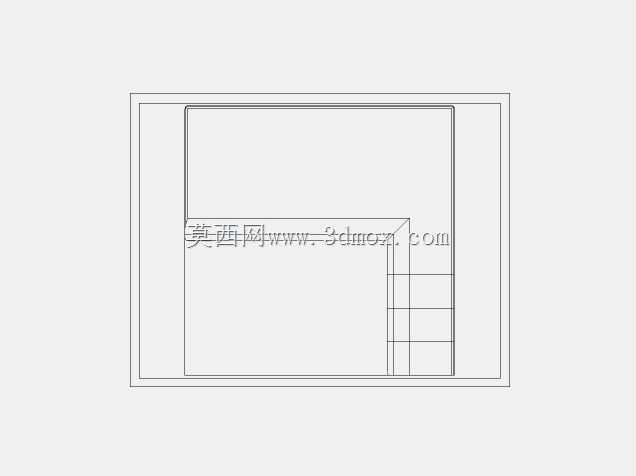

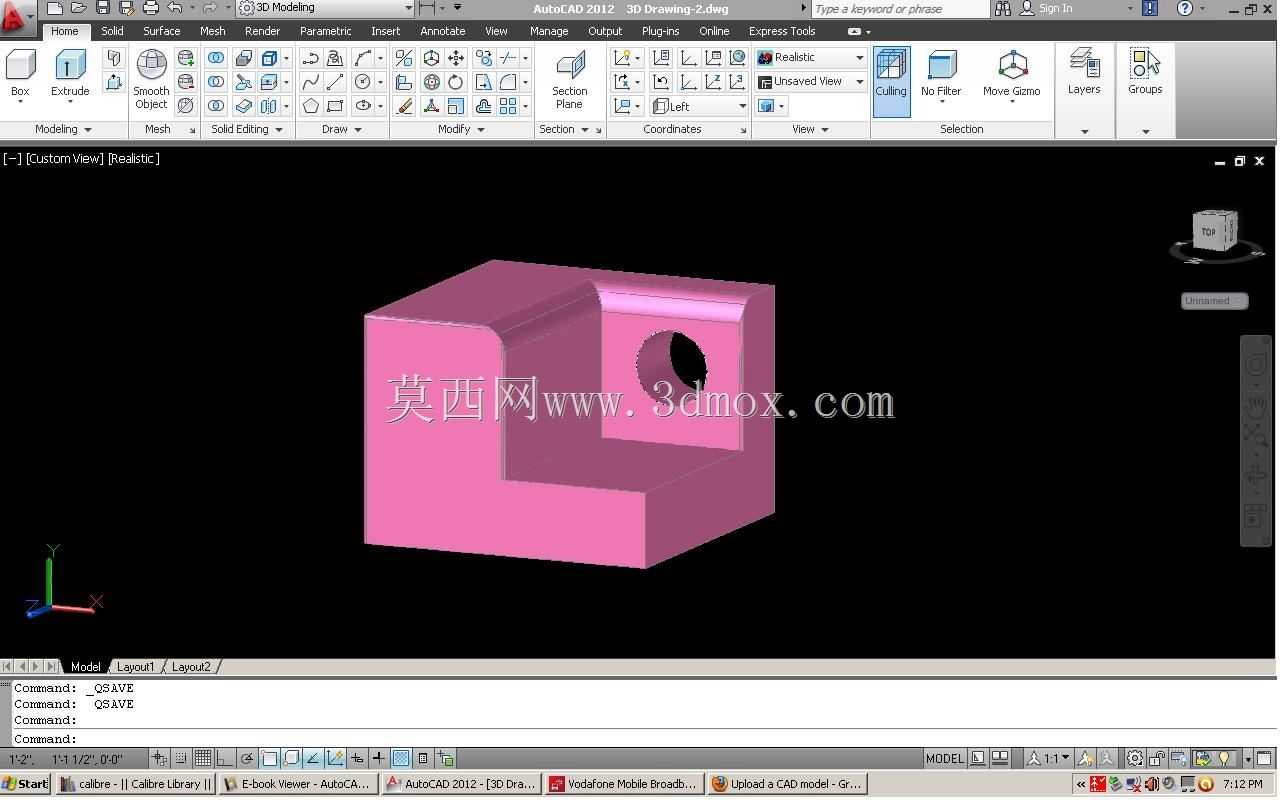

带侧孔L型安装定位结构件

日常做非标设备结构设计时，这类带侧孔的L型结构件出镜率极高，不少工装夹具、小型自动化模组的定位支撑环节都会用到类似构型。先从实际安装边界说，这类构件的两个垂直安装面通常会根据配套设备的安装空间做尺寸适配，垂直边的高度一般要匹配被支撑工件的定位高度，水平边的长度则要覆盖安装基面的固定孔位间距，避免安装时出现固定孔超出基面、或是支撑面无法完全托住工件的问题。设计时首先要考虑受力工况，这类构件多数承受垂直方向的压载与侧向的剪切力，两个垂直面的交接处必须做圆角过渡，不能直接做成直角尖角，不然应力集中系数会大幅提升，长期受交变载荷的工况下很容易在转角处出现开裂，圆角半径一般取壁厚的0.2到0.3倍，兼顾应力分散与安装空间的避让需求。侧面的通孔不是随意设置的，多数是用来穿装定位销或是锁紧螺栓，孔的轴线要和对应的安装面保持严格的垂直公差，不然销子穿入后会出现别劲，长期磨损后定位精度会快速衰减，孔的位置要避开转角的应力集中区，同时要预留出螺栓拧入时的扳手操作空间，不能出现螺栓装进去后扳手没法卡位的问题。实际应用场景里，这类构件常用来做传感器的安装支架、小型气缸的尾部支撑座，或是流水线工位上的工件挡停块，不同工况下的壁厚选择有区别，要是做轻载的传感器支架，壁厚可以取8到10毫米，要是做承受冲击的挡停块，壁厚就要加到15毫米以上，同时两个安装面上的固定孔要做沉头设计，让螺栓头完全沉入构件内部，避免突出的螺栓头刮蹭工件或是干涉周边运动部件。建模的时候要先确定两个垂直基面的尺寸基准，把安装孔的位置按照实际装配的配合公差做参数化设置，后续调整安装位置时只需要修改孔位的坐标参数就能快速迭代，不用重新绘制整体轮廓，另外构件的非安装面可以做适当的倒角处理，去除加工后的锐边，避免装配时划伤操作人员。还要注意安装面的平面度要求，和设备基面贴合的那个面平面度公差要控制在0.05毫米以内，不然安装后构件会出现倾斜，连带上面固定的元件出现位置偏差，影响整台设备的运行精度。
