双层镂空异形支撑家用木质桌结构设计

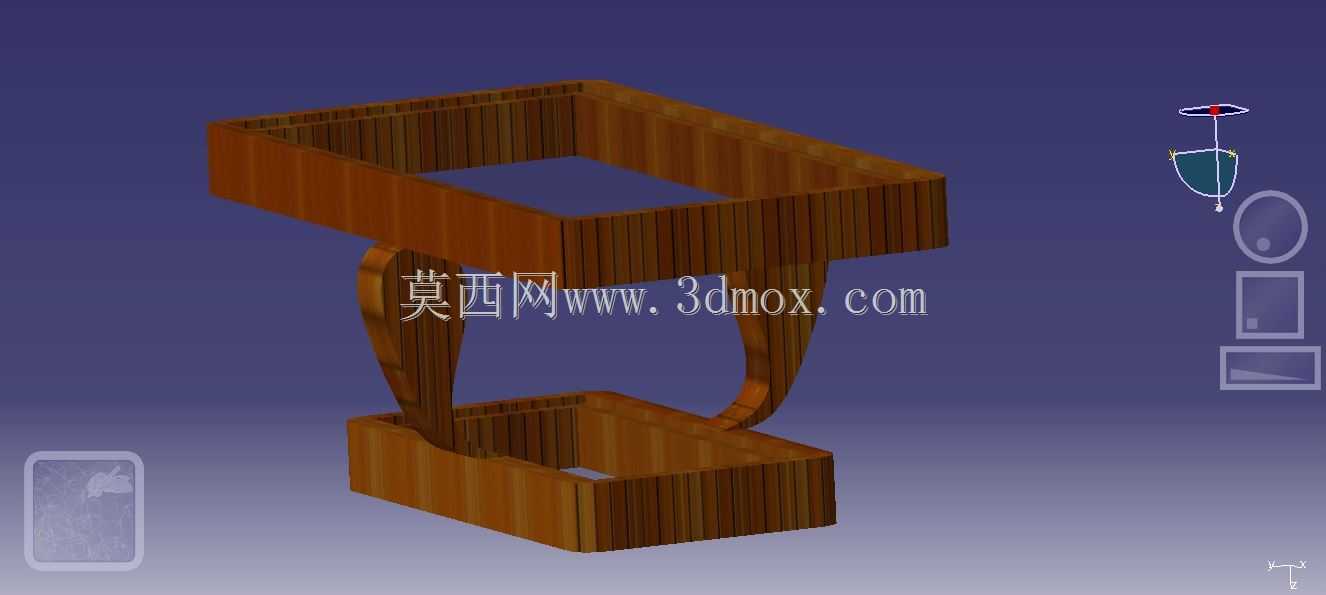

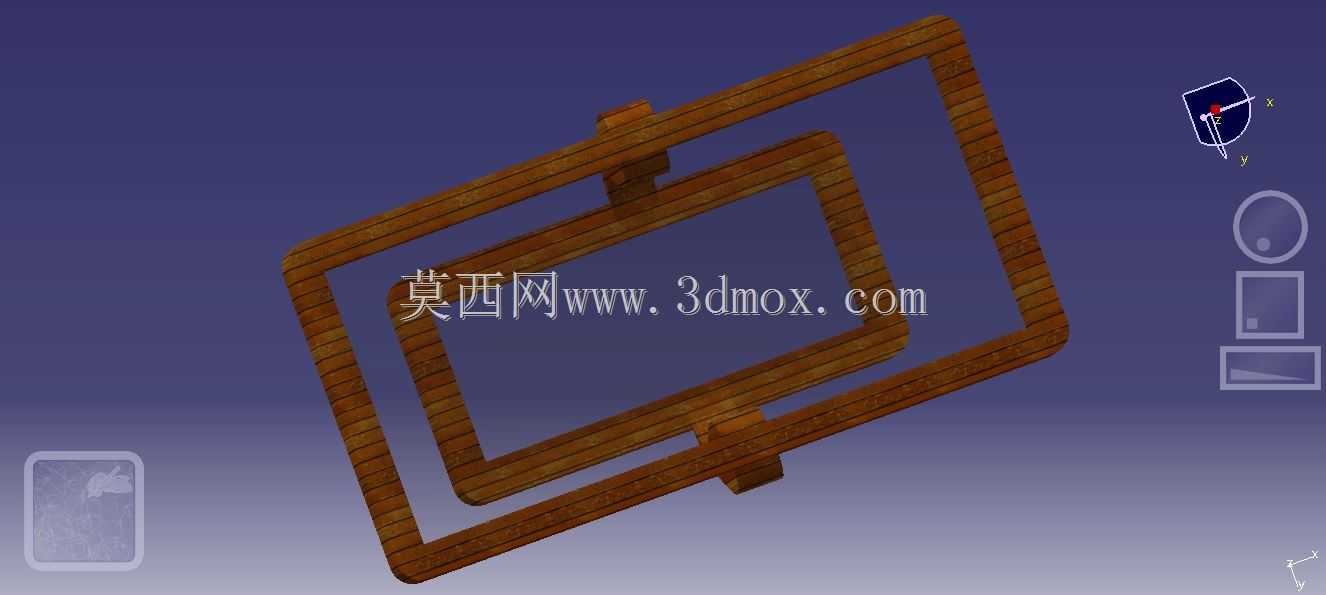

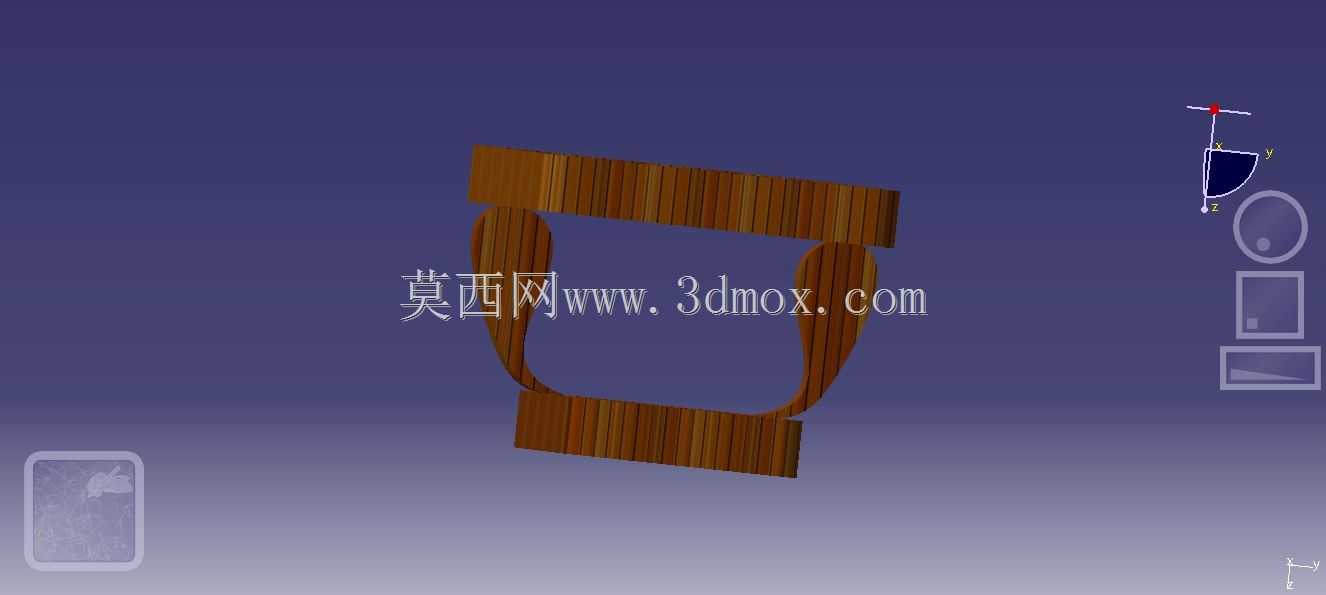

这款双层结构桌的设计，最初是瞄准小户型家居的边角利用场景做的方案，在做三维结构推演的时候，首先卡定的是常规客厅沙发旁、卧室飘窗侧的安装边界，整体占地投影控制在0.25平方米以内，不会挤占过多通行空间，上下两层的置物面做了等尺寸的方形镂空边框设计，没有做整面封板，一方面是降低整体自重，另一方面是适配玻璃台面的嵌装需求，两层玻璃嵌入边框预留的3mm安装槽后，既可以保证置物平面的平整性，也能透过玻璃看到下方的支撑结构，弱化木质构件的厚重感。支撑部分没有采用常规的四条直腿结构，而是做了两组对称的弧形弯撑，从上层边框的对角位置向下延伸，衔接到底层边框的对应对角处，这种支撑形式在建模阶段做过多次受力仿真校核，弧形构件的应力分布比直腿更均匀，放置日常的水杯、书籍、小型装饰摆件时，支撑点的形变量控制在0.1mm以内，不会出现台面晃动感。在实际应用场景中，这款桌子既可以作为沙发边几放置遥控器、茶饮，也可以放在玄关处作为小型置物台摆放钥匙、随身配饰，两层的分区设计可以把常用物件和不常用物件分开收纳，上层放高频取用的物品，下层放低频使用的杂物，拿取时不用反复挪动上层物件。设计过程中特意把所有木质构件的边角做了R5的圆角处理，避免日常使用时磕碰划伤，边框的截面尺寸统一为40mm*40mm，既保证了结构强度，也不会因为构件过粗显得笨拙，弧形支撑的曲率经过多次调整，在保证受力路径最短的前提下，兼顾了视觉上的轻盈感，不会因为是木质结构就显得沉闷。建模时对所有拼接位置做了榫卯结构的预留，不需要额外的金属连接件就可以完成组装，安装时只需要按照定位槽把弧形支撑卡入上下边框的对应位置，再嵌装好两层玻璃即可，整个安装过程不需要额外工具，普通用户就可以独立完成，同时这种拼接结构也方便后期拆卸搬运，搬家时可以拆成扁平的构件打包，不会占用过多运输空间。在结构校核阶段，特意模拟了单侧放置5kg重物的极端工况，弧形支撑的最大应力出现在弯弧的中段位置，远低于实木材料的许用应力值，长期使用不会出现支撑断裂或者变形的问题，镂空的边框设计也避免了整面积灰，日常清洁时只需要擦拭玻璃台面和边框表面即可，没有难以清理的卫生死角。
