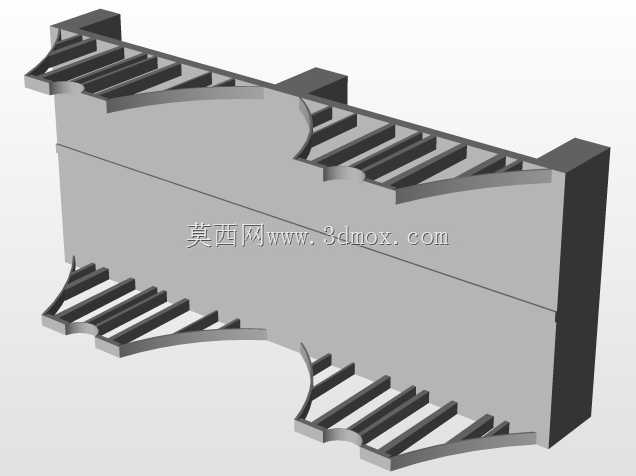

桥梁工程分段式梁体肋板构造

该构造为桥梁上部承重结构的分段式梁体肋板组件，主要应用于中小跨径公路桥、城市人行天桥的梁段拼接施工场景，可直接作为预制梁厂的生产建模参考，也可用于桥梁施工阶段的预拼装模拟校验。从实际用途来看，该结构承担桥面荷载的纵向传递与横向分配功能，肋板的排布直接决定梁体的抗扭刚度与抗弯承载力，在实际工程中，这类分段梁体多采用工厂预制、现场吊装拼接的施工工艺，单段梁体的端面预留有匹配的拼接企口，可在现场通过焊接或预应力张拉完成整跨梁体的连接，大幅缩短现场施工的支模、养护周期。从功能特性上看，该构造的肋板采用变间距排布，靠近梁端支座位置的肋板间距更小，可有效应对支座处的集中剪力，跨中区域肋板间距适当放大，在保证结构刚度满足荷载要求的前提下，尽可能降低梁体自重，减少下部桥墩的承重负荷；梁体侧边的弧形过渡构造，可降低车辆通行时的风阻影响，同时减少雨水在梁体接缝处的积存，降低钢结构锈蚀或混凝土结构渗水的概率。设计思路上，该构造优先考虑预制生产的脱模便利性，所有肋板与梁体主体的连接处均设置了工艺圆角，避免脱模时出现应力崩角，同时肋板的厚度沿高度方向做了渐变处理，靠近梁体顶面的位置厚度更大，匹配桥面铺装层的荷载传递路径，靠近梁底的位置适当收薄，在不影响承载力的前提下减少材料用量。从安装边界来看，该分段梁体的两端预留有与桥墩盖梁匹配的搭接段，搭接长度可根据实际跨径需求调整，梁体顶面预留有桥面铺装的连接钢筋预埋位，侧面预留有防撞护栏的安装接口，建模时已考虑各拼接面的公差配合余量，可直接导入装配环境完成整桥的梁段拼接模拟，校验相邻梁段的肋板对齐度、拼接缝宽度是否符合施工规范要求，避免现场吊装时出现拼接错位的问题。
